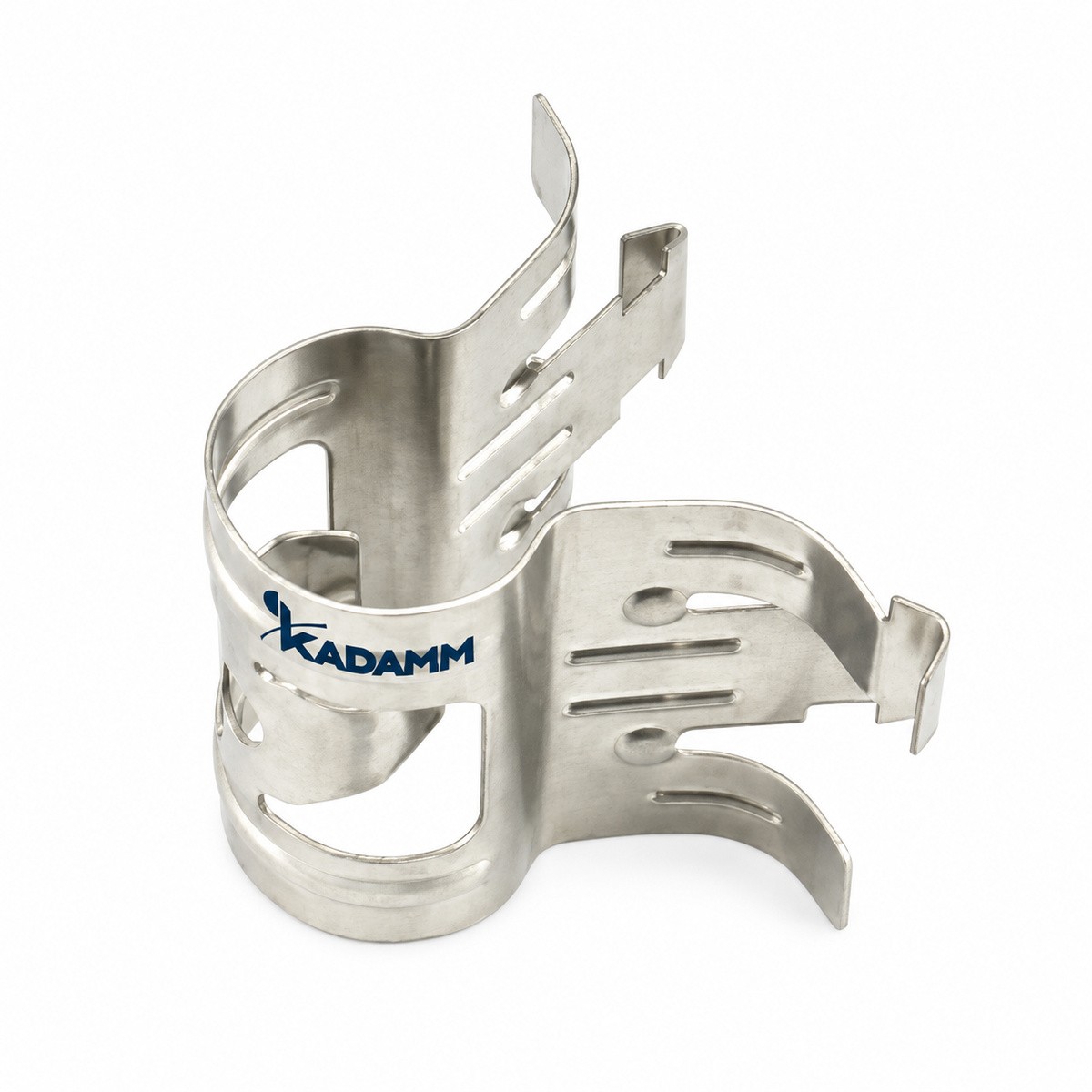

KADAMM ДФ — держатели фидера, которые защёлкиваются в отверстие кабельной лестницы, уголкового адаптера или стойки-отвода: фидеры 1/2–2-1/4". Материал — нержавеющая сталь AISI 304 / EPDM & нержавеющая сталь AISI 304 (по исполнению). Исполнений в серии — 14.
Держатель snap-in охватывает фидер пружинящими лапками и вставляется в монтажное отверстие без инструмента. Наборные исполнения ставятся друг на друга — так на одну точку крепления выводят несколько фидеров.
Исполнения серии KADAMM ДФ: фидеры 1/2–2-1/4". Материал — нержавеющая сталь AISI 304 / EPDM & нержавеющая сталь AISI 304 (по исполнению).
Рабочая температура — -40…+85 °C. Коррозионная стойкость — ≥168 ч в камере соляного тумана, по IEC 60068-2-11 / ≥96ч, по ISO 9227:2017 (по исполнению). Вибростойкость — ≥6 ч на резонансной частоте, по IEC 60068-2-6 / ≥4 ч на резонансной частоте, по IEC 60068-2-6 (по исполнению).
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | -40…+85 °C |
| Стойкость к УФ-излучению | ≥720 ч, по ISO4892.3-1994 (у части исполнений) |
| Коррозионная стойкость (соляной туман) | ≥168 ч в камере соляного тумана, по IEC 60068-2-11 / ≥96ч, по ISO 9227:2017 (по исполнению) |
| Вибростойкость | ≥4 ч на резонансной частоте, по IEC 60068-2-6 / ≥6 ч на резонансной частоте, по IEC 60068-2-6 (по исполнению) |
Конструкция
| Параметр | Значение |
|---|---|
| Цвет | натуральный / серебристый / серебристый, чёрный (по исполнению) |
| Тип кабеля | по исполнению |
| Число держателей в наборе, макс. | 2 / 3 (по исполнению) |
| Артикул | Исполнение | Диаметр по оболочке, мин. | Диаметр по оболочке, макс. | Материал | Высота | Ширина | Длина | Масса брутто, кг |
|---|---|---|---|---|---|---|---|---|
| KADAMM ДФ-1.1/4 | Держатель фидера защёлкивающийся (snap-in) 1-1/4" | — | — | нержавеющая сталь AISI 304 | 44,4 мм | 64 мм | 68,5 мм | 0,413 |
| KADAMM ДФ-1.1/4Н | Держатель фидера защёлкивающийся наборный (стекируемый) 1-1/4", AISI 304 | 39,0 мм | 40,0 мм | нержавеющая сталь AISI 304 | 40,5 мм | 40,0 мм | 82,5 мм | 0,472 |
| KADAMM ДФ-1.1/4НР2 | Держатель фидера защёлкивающийся наборный (стекируемый) 1-1/4", AISI 304 | 39,0 мм | 40,0 мм | нержавеющая сталь AISI 304 | 40,5 мм | 40,0 мм | 82,5 мм | 0,047 |
| KADAMM ДФ-1.5/8 | Держатель фидера защёлкивающийся (snap-in) 1-5/8" | — | 52 мм | нержавеющая сталь AISI 304 | 44,4 мм | 65,7 мм | 79,5 мм | 0,624 |
| KADAMM ДФ-1.5/8Н | Держатель фидера защёлкивающийся наборный (стекируемый) 1-5/8", AISI 304 | 49,0 мм | 50,0 мм | нержавеющая сталь AISI 304 | 40,5 мм | 54,0 мм | 90,0 мм | 0,519 |
| KADAMM ДФ-1.5/8НР2 | Держатель фидера защёлкивающийся наборный (стекируемый) 1-5/8", AISI 304 | 49,0 мм | 50,0 мм | нержавеющая сталь AISI 304 | 40,5 мм | 54,0 мм | 90,0 мм | 0,052 |
| KADAMM ДФ-1/2 | Держатель фидера защёлкивающийся (snap-in) 1/2" | — | 16,3 мм | нержавеющая сталь AISI 304 | 40 мм | 34 мм | 49,9 мм | 0,188 |
| KADAMM ДФ-1/2Н | Держатель фидера защёлкивающийся наборный (стекируемый) 1/2", AISI 304 | 16,0 мм | 17,0 мм | нержавеющая сталь AISI 304 | 40,5 мм | 31,5 мм | 59,0мм | 0,033 |
| KADAMM ДФ-1/2НР2 | Держатель фидера защёлкивающийся наборный (стекируемый) 1/2", AISI 304 | 16,0 мм | 17,0 мм | нержавеющая сталь AISI 304 | 40,5 мм | 31,5 мм | 59,0мм | 0,332 |
| KADAMM ДФ-2.1/4 | Держатель фидера защёлкивающийся (snap-in) 2-1/4" | — | — | нержавеющая сталь AISI 304 | 44,4 мм | 77 мм | 86 мм | 0,693 |
| KADAMM ДФ-7/8 | Держатель фидера защёлкивающийся (snap-in) 7/8" | — | 31 мм | нержавеющая сталь AISI 304 | 44,4 мм | 64 мм | 55,88 мм | 0,345 |
| KADAMM ДФ-7/8Н | Держатель фидера защёлкивающийся наборный (стекируемый) 7/8", AISI 304 | 27,0 мм | 29,0 мм | нержавеющая сталь AISI 304 | 40,5 мм | 40,0 мм | 70,5 мм | 0,402 |
| KADAMM ДФ-7/8НР2 | Держатель фидера защёлкивающийся наборный (стекируемый) 7/8", AISI 304 | 27,0 мм | 29,0 мм | нержавеющая сталь AISI 304 | 40,5 мм | 40,0 мм | 70,5 мм | 0,040 |
| KADAMM ДФ-В63Н | Держатель защёлкивающийся (snap-in) наборный для эллиптического волновода серии 63 | — | — | EPDM & нержавеющая сталь AISI 304 | 41,00 мм | 60,00 мм | 90,00 мм | 1,737 |
KADAMM ДФ применяют на кабельных лестницах и мачтах базовых станций для вертикальных и горизонтальных участков фидерной трассы.
Держатель фидера; паспорт изделия.
Защёлкивается в монтажное отверстие кабельной лестницы, уголкового адаптера или стойки-отвода.
Материал — нержавеющая сталь AISI 304 / EPDM & нержавеющая сталь AISI 304 (по исполнению).
фидеры 1/2–2-1/4" — диапазон по оболочке у каждого исполнения указан в таблице.
Гарантия на KADAMM ДФ — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер подберёт исполнение под ваш кабель и опору; доставка по России, сроки — у менеджера.
Поставляем Держатели фидера защёлкивающиеся (snap-in) KADAMM ДФ — фидеры 1/2–2-1/4" под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
