Кабельный чулок для подъёма фидера: подбор по диаметру и нагрузке

Зачем фидеру чулок

Коаксиальный фидер 7/8″ или 1-5/8″ на высоте нескольких десятков метров весит десятки килограммов. Держатели по трассе фиксируют его от раскачивания ветром, но рассчитаны на поперечную нагрузку и на удержание кабеля, а не на то, чтобы нести весь вес вертикального участка. Если вес не разгрузить, он копится внизу: оболочка вытягивается, кабель проскальзывает в держателях, а на верхний разъём у антенны действует постоянное растягивающее усилие.

Кабельный чулок решает две задачи. При монтаже за него поднимают фидер на опору лебёдкой или вручную — без риска повредить разъём, за который тянуть нельзя. После монтажа чулок остаётся на кабеле как опорный: его петлю закрепляют на конструкции, и вес вертикального участка передаётся на опору, а не на держатели и разъёмы.

Как устроен чулок

В каталогах его называют также монтажным чулком или чулком для протяжки кабеля. Чулки KADAMM ЧП — с петлёй на одном конце; проходные чулки с двумя открытыми концами ставят на кабель в любом месте трассы — у нас эту задачу решают шнуруемые исполнения.

Чулок — трубчатая сетка из проволоки, сплетённая так, что при растяжении вдоль оси она сужается. Его надевают на кабель, и чем сильнее тянут за петлю, тем плотнее сетка обжимает оболочку. Усилие распределяется по всей длине сетки, поэтому оболочка не сминается и не режется, как это было бы с хомутом или верёвочной петлёй.

Чулки KADAMM ЧП — кабели Ø13–101 мм и фидеры 1/4"–2-1/4". Материал сетки — нержавеющая сталь: чулок, оставленный на опоре на весь срок службы фидера, не должен ржаветь и терять прочность. В серии 43 исполнения.

Подбор по диаметру

Первый параметр — диапазон диаметров кабеля. Чулок работает, только если сетка в натянутом состоянии плотно обжимает оболочку: слишком широкий чулок проскальзывает, слишком узкий не наденется. Поэтому в таблице исполнений для каждого артикула указан диапазон диаметров по оболочке, а для фидеров стандартных калибров — сам калибр.

Для кабелей, которые не относятся к стандартным калибрам фидера — кабелей питания выносных радиомодулей, гибридных и оптических кабелей, — в серии есть исполнения по диапазону диаметров: 13–16, 16–19, 19–25, 25–31 мм и далее. Диаметр по оболочке берут из паспорта кабеля или замеряют штангенциркулем; если значение попадает на границу двух диапазонов, выбирают чулок, у которого оно ближе к середине диапазона.

Чем больше калибр, тем длиннее сетка: у чулка на 1/4″ это 152,4 мм, у чулков на 1-5/8″ и 2-1/4″ — 685,8 мм. Длинная сетка обжимает оболочку на большей площади и держит больший вес без проскальзывания.

Подбор по нагрузке

Второй параметр — рабочая нагрузка. В таблице исполнений для каждого чулка указаны рабочая нагрузка и разрывное усилие; рабочая нагрузка рассчитана с запасом прочности 5, то есть составляет пятую часть разрывного усилия. Например, у KADAMM ЧП-1/4 рабочая нагрузка 22,6 кгс при разрывном усилии 113,3 кгс, у KADAMM ЧП-1.5/8 — 617,0 и 3084,5 кгс, у KADAMM ЧП-2.1/4 — 662 и 3311 кгс.

Порядок расчёта простой:

1. Взять погонную массу кабеля из его паспорта (кг/м).
2. Определить длину участка, вес которого будет нести чулок: при подъёме — вся поднимаемая длина, на опоре — участок до следующего опорного чулка.
3. Умножить погонную массу на длину и добавить массу того, что поднимается вместе с кабелем: разъёма, джампера, грузозахватной оснастки.
4. Сравнить результат с рабочей нагрузкой чулка; если он больше — разбить участок дополнительными опорными чулками или взять чулок, рассчитанный на большую нагрузку.

Шнуруемые чулки при том же калибре нередко рассчитаны на меньшую нагрузку, чем чулки сплошного плетения: у KADAMM ЧП-1.5/8-Ш рабочая нагрузка 363 кгс против 617,0 кгс у KADAMM ЧП-1.5/8. Это стоит учитывать, если шнуруемый чулок ставят как опорный на длинный вертикальный участок.

Шаг установки опорных чулков

На вертикальном участке опорные чулки ставят с шагом не более 60,96 м. На высоких опорах это значит, что на одном фидере оказывается несколько чулков: каждый несёт свой участок, и вес не копится внизу. Верхний чулок ставят под антенной, ниже разъёма и узла заземления, чтобы разъём не нёс вес кабеля.

Опорные чулки не заменяют держатели фидера: держатели ставятся по трассе с собственным, гораздо меньшим шагом и фиксируют кабель от раскачивания и вибрации. Подробнее о держателях и шаге их установки — в статье «Крепление фидера на опоре: как выбрать держатели».

Монтаж: подъём и закрепление

1. Надеть чулок на кабель: сплошной — с торца, шнуруемый — раскрыть вдоль, обернуть кабель и зашнуровать по всей длине.
2. Расправить сетку по кабелю без перекосов, чтобы она обжимала оболочку равномерно.
3. Для подъёма закрепить петлю на тросе лебёдки; разъём на конце кабеля защитить колпачком и не нагружать.
4. Поднимать плавно, без рывков; кабель направлять так, чтобы он не тёрся о кромки конструкции.
5. На месте закрепить петлю на опоре — на скобе, кронштейне или монтажном профиле — и только после этого снимать трос.
6. Закрепить кабель держателями по трассе, установить и загерметизировать разъём.

Часть исполнений серии поставляется с опорной скобой — она нужна для крепления петли к конструкции опоры без дополнительного крепежа. Если скобы в комплекте нет, петлю крепят к кронштейнам и монтажному профилю KADAMM ПМ или хомутом KADAMM КР.

Чулок для протяжки кабеля

Тот же принцип используют при протяжке кабеля в трубах, кабельной канализации и по лоткам: чулок надевают на конец кабеля, за петлю цепляют протяжной трос или заготовку и тянут. Сетка обжимает оболочку тем сильнее, чем больше усилие, и кабель не выскальзывает на поворотах трассы. Правила подбора те же: диаметр оболочки должен попадать в диапазон чулка, а усилие протяжки не должно превышать его рабочую нагрузку. Перед протяжкой торец кабеля закрывают колпачком, чтобы в него не попала грязь и влага, а изгиб трассы проверяют по минимальному радиусу изгиба кабеля.

Осмотр при обслуживании

Опорные чулки остаются на кабеле на весь срок службы фидера, поэтому при плановом осмотре опоры их проверяют вместе с держателями: сетка должна быть натянута и равномерно обжимать оболочку, без разорванных проволок и следов проскальзывания кабеля; петля — надёжно закреплена на конструкции. Если кабель провис ниже чулка или сетка сдвинулась по оболочке, участок разгружают, чулок переставляют или заменяют, после чего проверяют держатели ниже по трассе — на них в это время приходилась лишняя нагрузка.

Ошибки при выборе и монтаже

• Чулок подобран «с запасом» по диаметру — сетка не обжимает оболочку, и кабель проскальзывает.
• Расчёт по разрывному усилию вместо рабочей нагрузки — запас прочности исчезает.
• Один опорный чулок на всю высоту опоры — шаг больше допустимого, нижний участок перегружен.
• Шнуруемый чулок зашнурован не по всей длине — сетка расходится под нагрузкой.
• Чулок из обычной стали — через несколько лет коррозия, на опоре его не заменить без снятия нагрузки.

Подборка изделий KADAMM

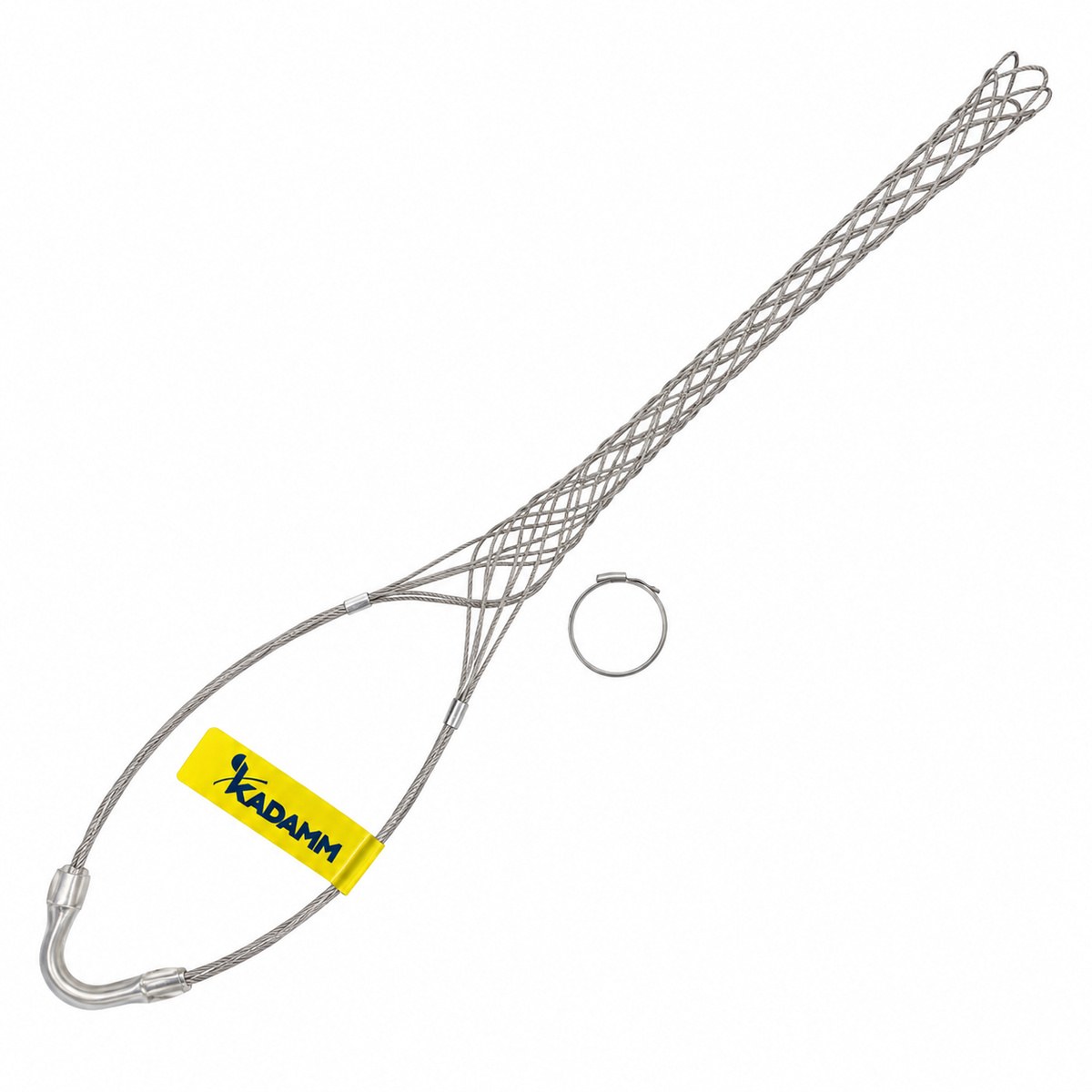

KADAMM ЧП

Чулки для подъёма и подвеса фидера

Чулки для подъёма и подвеса: кабели Ø13–101 мм и фидеры 1/4"–2-1/4"; 43 исполнения.

Открыть карточку

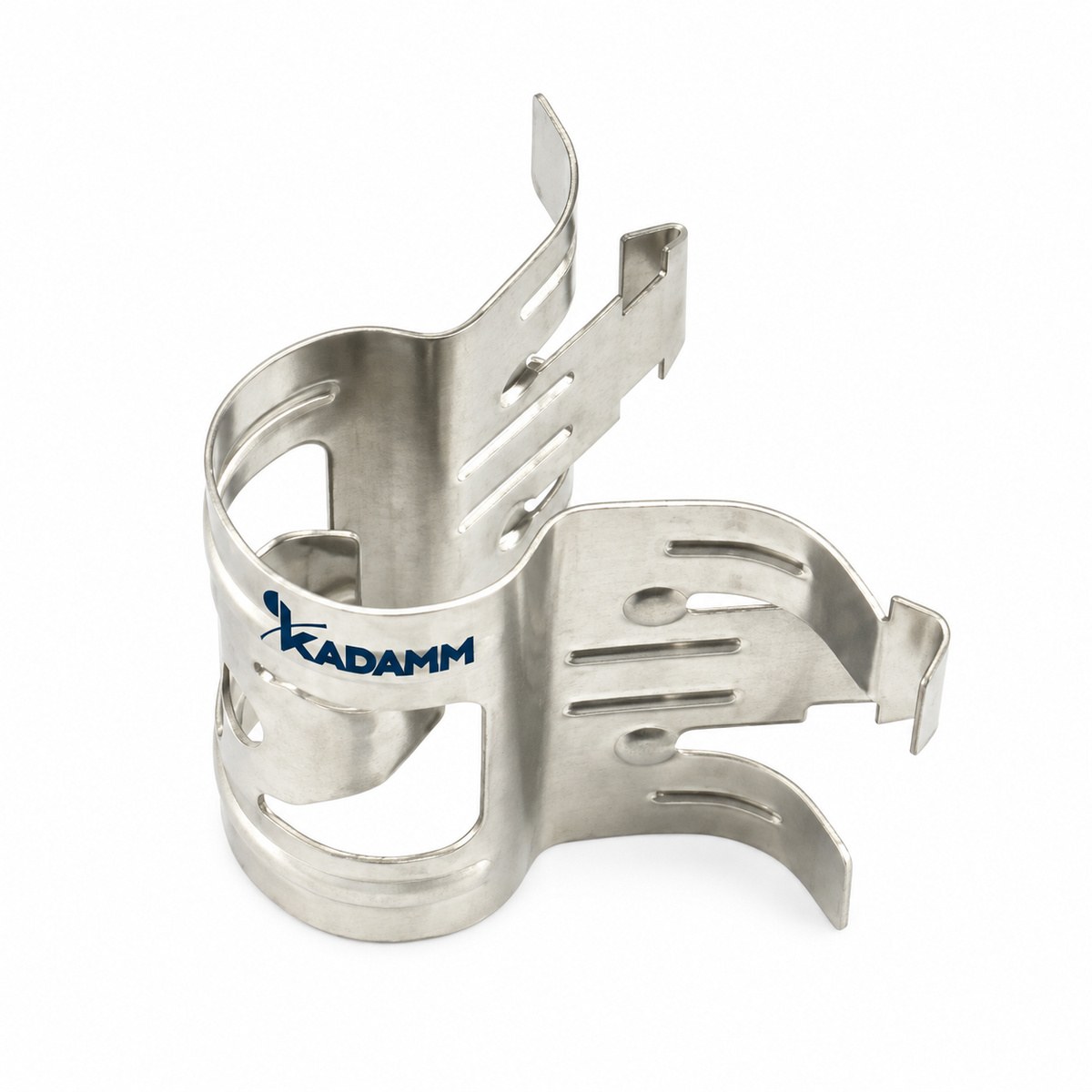

KADAMM ДФ

Держатели фидера защёлкивающиеся (snap-in)

Держатели фидера защёлкивающиеся: фидеры 1/2–2-1/4".

Открыть карточку

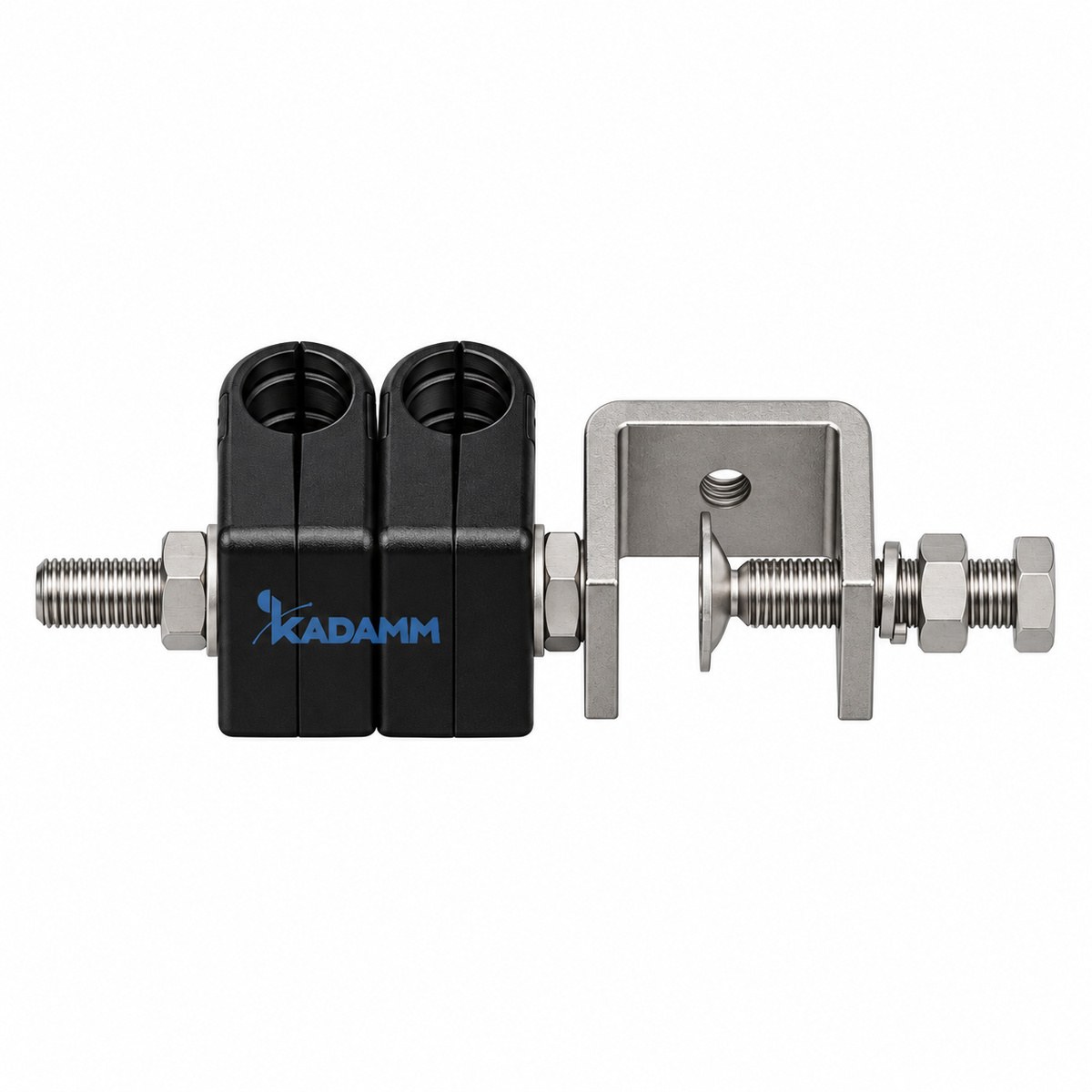

KADAMM КУ-П

Крепёжные устройства кабеля проходные для фидера

Проходные крепёжные устройства: на 1–10 мест, фидеры 1/4–2-1/4".

Открыть карточку

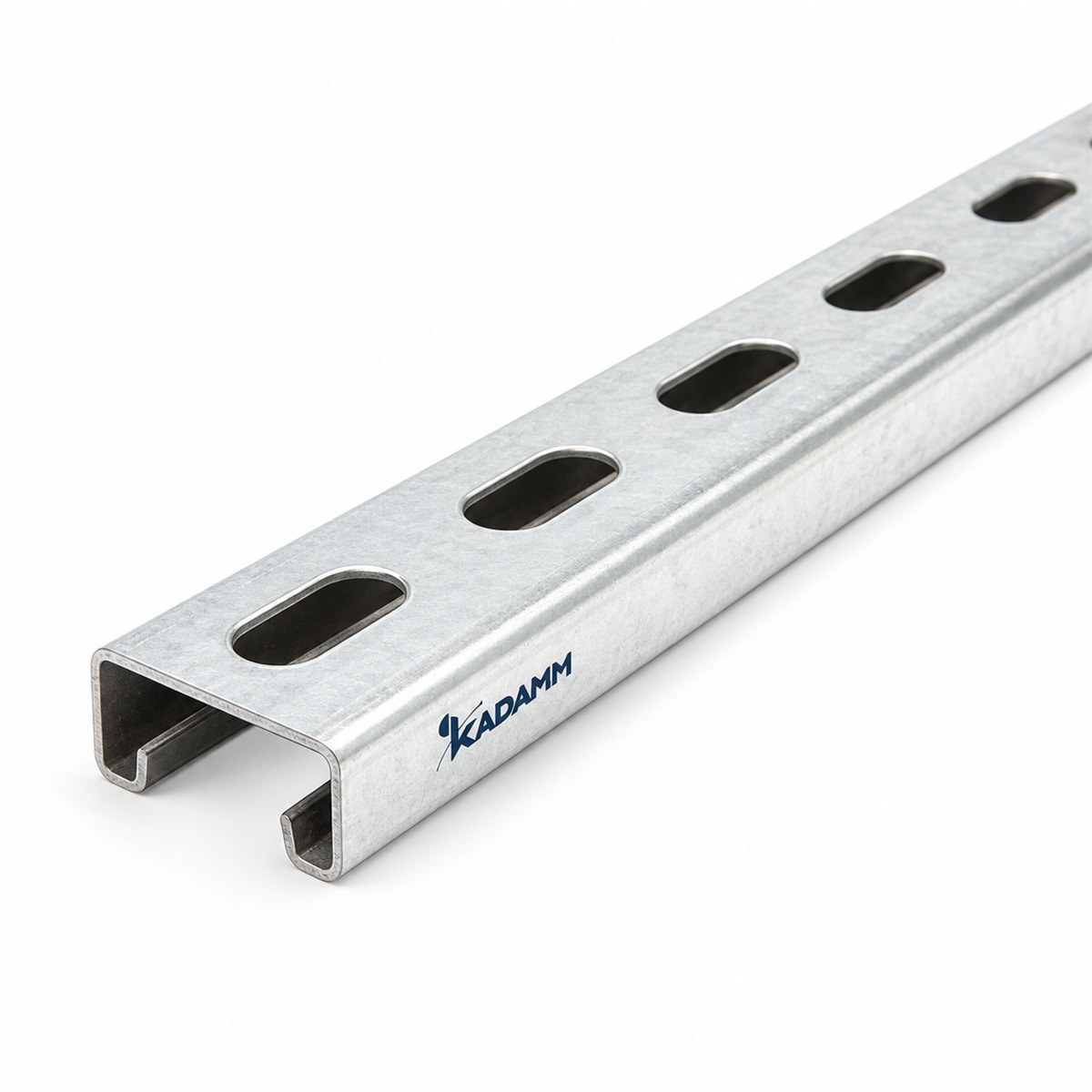

KADAMM ПМ

Профиль монтажный и гайки

Монтажный профиль и гайки для крепления к опоре.

Открыть карточку

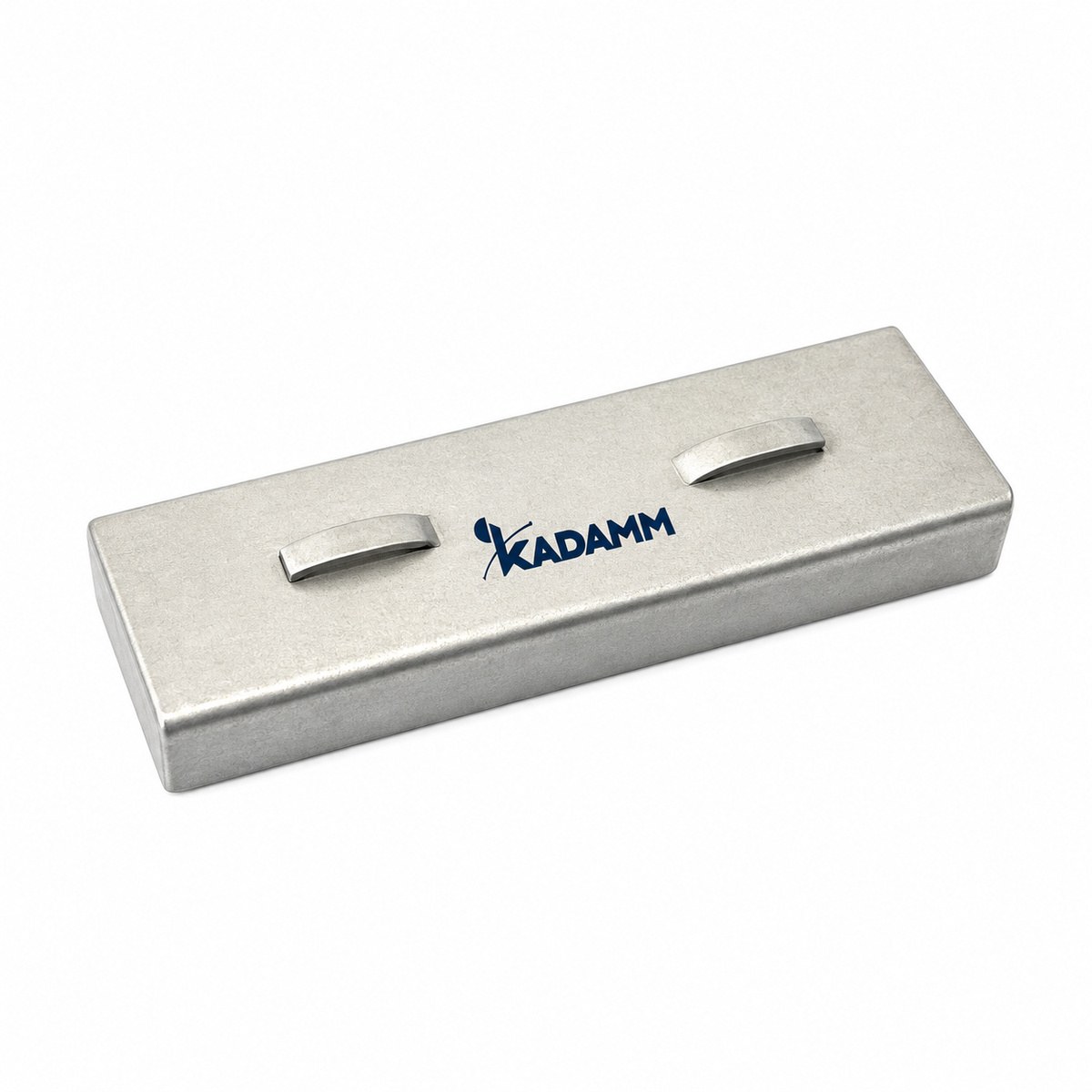

KADAMM КР

Кронштейны и хомуты мачтовые

Кронштейны и хомуты мачтовые.

Открыть карточку

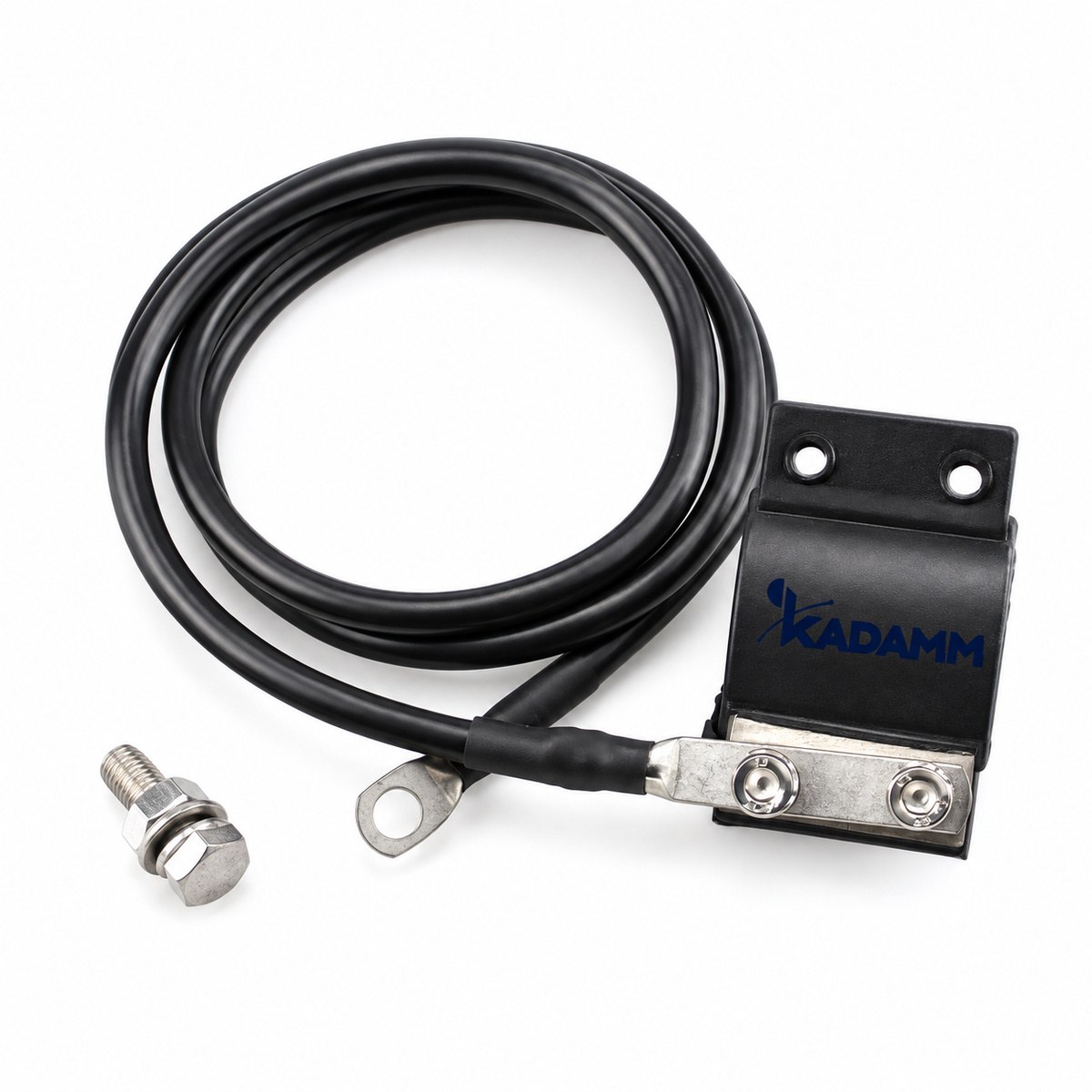

KADAMM УЗ-Б
