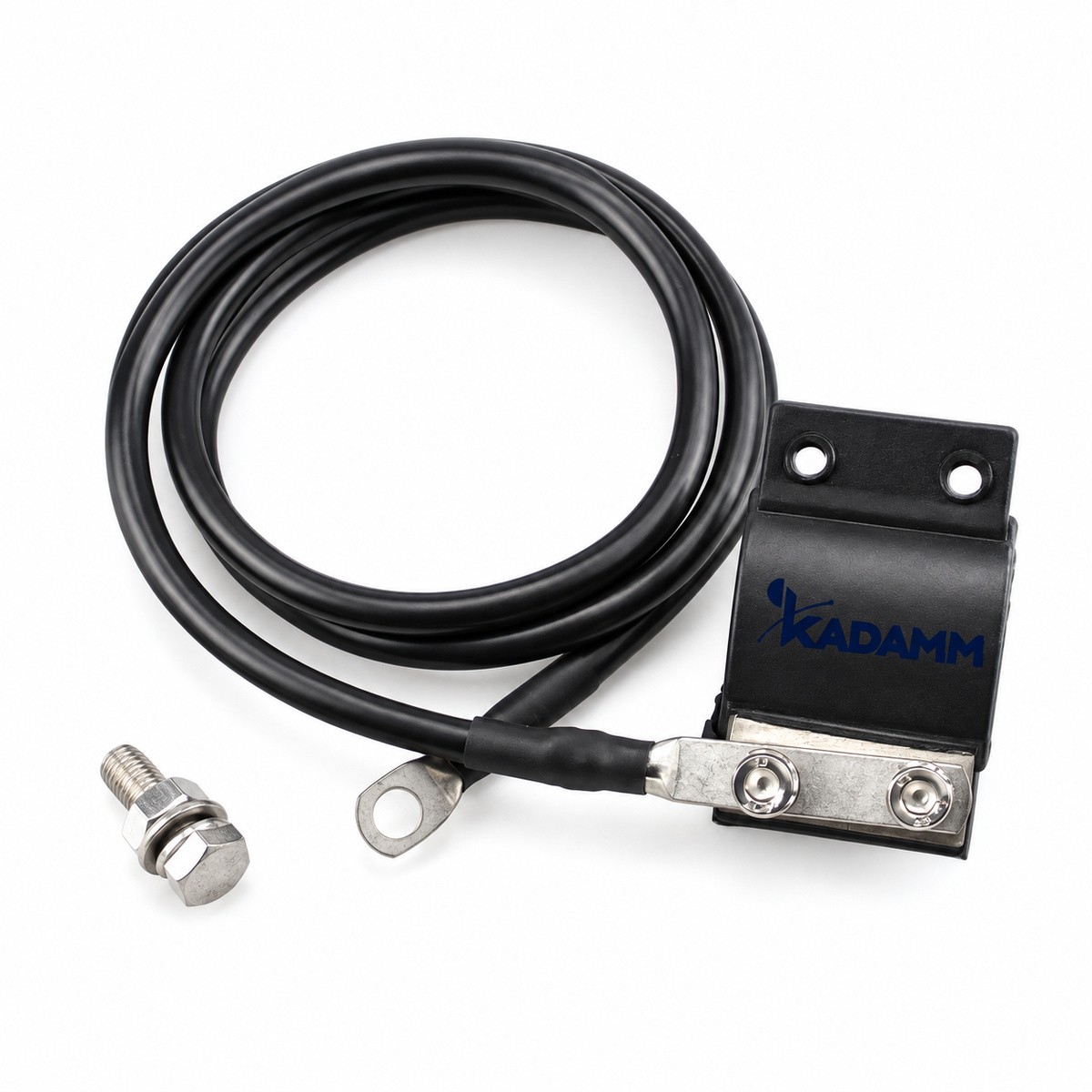

KADAMM УЗ-Б — устройства заземления для соединения внешнего проводника коаксиального и фидерного кабеля с шиной заземления опоры: фидеры 1/4–1-5/8". В комплекте — провод заземления с наконечником; у большинства исполнений — ленты для герметизации. Исполнений в серии — 17.
Устройство заземления ставится на фидер после снятия оболочки: хомут охватывает внешний проводник, провод с наконечником крепится к шине заземления. Место контакта герметизируется лентами — комплект указан в таблице исполнений.
Заземляют фидер у антенны, на переходе с опоры и у ввода в аппаратную — это требование монтажа антенно-фидерных трактов: токи молнии уходят в контур заземления, а не в оборудование.
Переходное сопротивление контакта — не более 20 мОм / не более 10 мОм (по исполнению). Рабочая температура — -40…+70 °C.
Конструкция
| Параметр | Значение |
|---|---|
| Наконечник | с одним отверстием |
| Материал винтов | нержавеющая сталь |
| Материал шайб | нержавеющая сталь |
| Материал пружинных шайб | нержавеющая сталь |
| Материал гаек | нержавеющая сталь |
| Отверстие наконечника | M8 |
| Изоляция провода | ПВХ (у части исполнений) |
| Материал провода заземления | алюминий, плакированный медью / медь (по исполнению) |
| Винт | M8×25 / M8×25 мм / M8×25мм (по исполнению) |
Электрические характеристики
| Параметр | Значение |
|---|---|
| Переходное сопротивление контакта | не более 10 мОм / не более 20 мОм (по исполнению) |
| Артикул | Исполнение | Длина провода заземления, м | Сечение провода заземления | Материал хомута заземления | Масса брутто, кг |
|---|---|---|---|---|---|
| KADAMM УЗ-Б-1.1/4-0.6 | Устройство заземления кабеля быстрого монтажа 1-1/4", провод 0,6 м | 0,6 | 6 AWG | медь | 0,2 |
| KADAMM УЗ-Б-1.5/8-0.6 | Устройство заземления кабеля быстрого монтажа 1-5/8", провод 0,6 м | 0,6 | 6 AWG | медь | 0,19 |
| KADAMM УЗ-Б-1/2-0.5 | Устройство заземления кабеля быстрого монтажа 1/2", провод 0,5 м | 0,5 | 6 AWG | медь | 0,182 |
| KADAMM УЗ-Б-1/2-0.5Р2 | Устройство заземления кабеля быстрого монтажа 1/2", провод 0,5 м | 0,5 | 6 AWG | медь | 0,16 |
| KADAMM УЗ-Б-1/2-0.6 | Устройство заземления кабеля быстрого монтажа 1/2", провод 0,6 м | 0,6 | 6 AWG | медь | 0,19 |
| KADAMM УЗ-Б-1/2-1 | Устройство заземления кабеля быстрого монтажа 1/2", провод 1 м | 1 | AWG 6 | — | 0,25 |
| KADAMM УЗ-Б-1/4-0.6 | Устройство заземления кабеля быстрого монтажа 1/4", провод 0,6 м | 0,6 | AWG6 | нержавеющая сталь с покрытием EPDM | 0,181 |
| KADAMM УЗ-Б-1/4-0.8 | Устройство заземления кабеля быстрого монтажа 1/4", провод 0,8 м | 0,8 | AWG6 | нержавеющая сталь с покрытием EPDM | 0,181 |
| KADAMM УЗ-Б-1/4-1.0 | Устройство заземления кабеля быстрого монтажа 1/4", провод 1,0 м | 1,0 | 6 AWG | медь | 0,31 |
| KADAMM УЗ-Б-3/8-0.6 | Устройство заземления кабеля быстрого монтажа 3/8", провод 0,6 м | 0,6 | AWG6 | нержавеющая сталь с покрытием EPDM | 0,195 |
| KADAMM УЗ-Б-3/8-0.7 | Устройство заземления кабеля быстрого монтажа 3/8", провод 0,7 м | 0,7 | 6 AWG | медь | 0,22 |
| KADAMM УЗ-Б-7.2-7.6-0.6 | Устройство заземления кабеля быстрого монтажа 7.2–7.6 мм, провод 0,6 м | 0,6 | 6 AWG | медь | 0,19 |
| KADAMM УЗ-Б-7.2-7.6-0.7 | Устройство заземления кабеля быстрого монтажа 7.2–7.6 мм, провод 0,7 м | 0,7 | 6 AWG | медь | 0,22 |
| KADAMM УЗ-Б-7.2-7.6-1.0 | Устройство заземления кабеля быстрого монтажа 7.2–7.6 мм, провод 1,0 м | 1,0 | 6 AWG | медь | 0,257 |
| KADAMM УЗ-Б-7/8-0.5 | Устройство заземления кабеля быстрого монтажа 7/8", провод 0,5 м | 0,5 | 6 AWG | медь | 0,16 |
| KADAMM УЗ-Б-7/8-0.6 | Устройство заземления кабеля быстрого монтажа 7/8", провод 0,6 м | 0,6 | 6 AWG | медь | 0,19 |
| KADAMM УЗ-Б-7/8-1.0 | Устройство заземления кабеля быстрого монтажа 7/8", провод 1,0 м | 1,0 | 6 AWG | медь | 0,31 |
KADAMM УЗ-Б применяют при монтаже фидеров базовых станций, радиорелейных и транкинговых систем, телевещания и систем связи на объектах.
Устройство заземления в комплекте по исполнению (хомут, провод с наконечником, крепёж; ленты — у исполнений с герметизацией); паспорт изделия.
У антенны, на переходе фидера с опоры на кабельный мост и у ввода в аппаратную.
фидеры 1/4–1-5/8" — см. таблицу исполнений.
Хомут, провод заземления с наконечником, крепёж; у исполнений с герметизацией — ленты.
Гарантия на KADAMM УЗ-Б — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер подберёт исполнение под ваш кабель и опору; доставка по России, сроки — у менеджера.
Поставляем Устройства заземления кабеля быстрого монтажа KADAMM УЗ-Б — фидеры 1/4–1-5/8" под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
