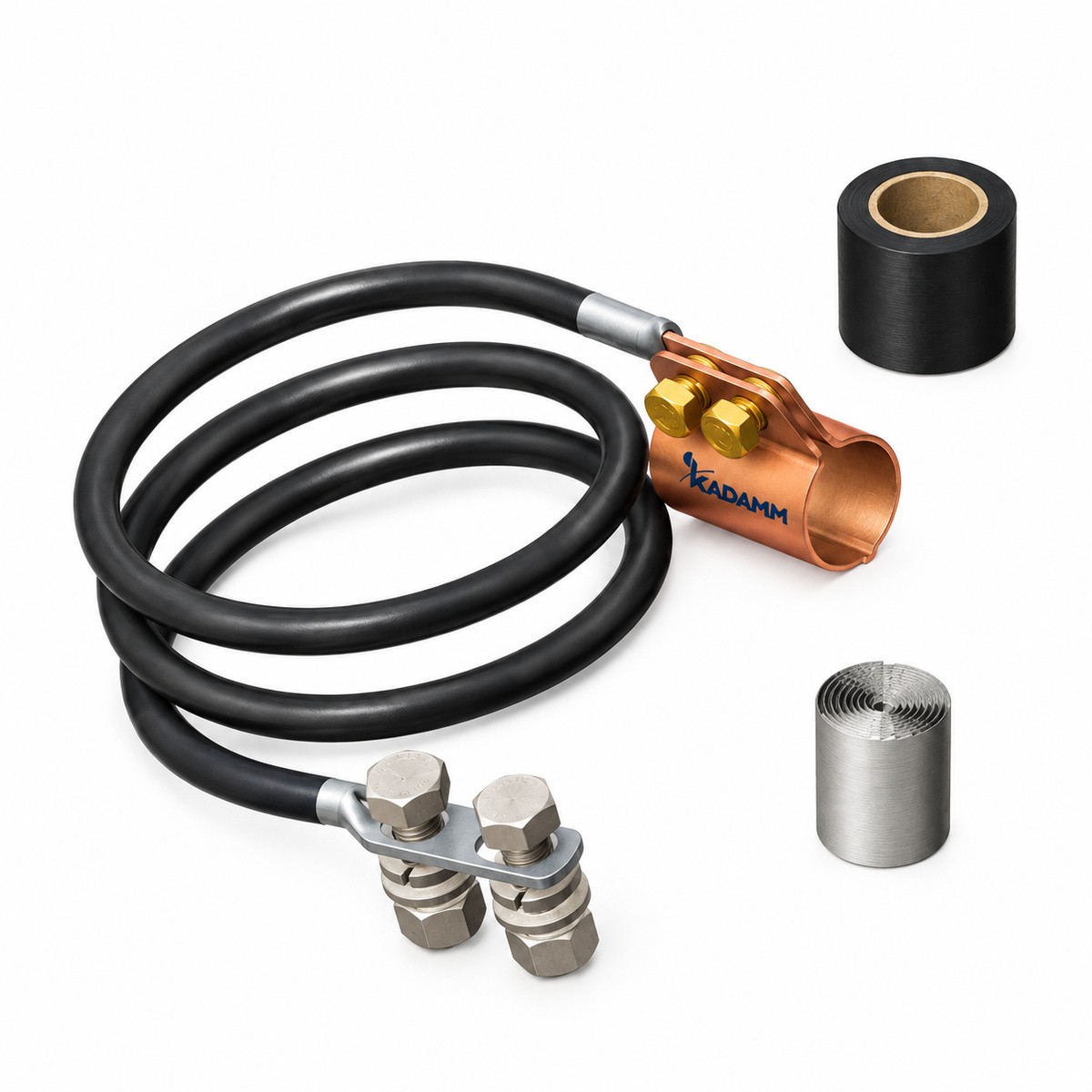

KADAMM УЗ-Л — устройства заземления для соединения внешнего проводника коаксиального и фидерного кабеля с шиной заземления опоры: фидеры 1/4–1-5/8". В комплекте — провод заземления с наконечником; у большинства исполнений — ленты для герметизации. Исполнений в серии — 16.
Устройство заземления ставится на фидер после снятия оболочки: хомут охватывает внешний проводник, провод с наконечником крепится к шине заземления. Место контакта герметизируется лентами — комплект указан в таблице исполнений.
Заземляют фидер у антенны, на переходе с опоры и у ввода в аппаратную — это требование монтажа антенно-фидерных трактов: токи молнии уходят в контур заземления, а не в оборудование.
Переходное сопротивление контакта — не более 10 мОм. Рабочая температура — -40…+70 °C.
Конструкция
| Параметр | Значение |
|---|---|
| Наконечник | с двумя отверстиями |
| Материал винтов | нержавеющая сталь |
| Материал шайб | нержавеющая сталь |
| Материал пружинных шайб | нержавеющая сталь |
| Материал гаек | нержавеющая сталь |
| Материал провода заземления | медь / медь, лужёная (по исполнению) |
| Винт | 1/4" × 3/4" · 3/8" × 1" / 3/8" × 1" / M8×25 (по исполнению) |
| ПВХ-лента | ПВХ (у части исполнений) |
| Бутилкаучуковая лента | бутилкаучук (у части исполнений) |
Электрические характеристики
| Параметр | Значение |
|---|---|
| Переходное сопротивление контакта | не более 10 мОм |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | -40…+70 °C (у части исполнений) |
| Артикул | Исполнение | Кабель | Длина провода заземления, м | Сечение провода заземления | Материал хомута заземления | Отверстие наконечника | Герметизация | Масса брутто, кг |
|---|---|---|---|---|---|---|---|---|
| KADAMM УЗ-Л-1.1/4-1.5 | Устройство заземления кабеля с ленточным хомутом 1-1/4", провод 1,5 м | 1-1/4" | 1,5 | AWG 6 | медь | 3/8" | бутилкаучук и изоляционная лента | 0,53 |
| KADAMM УЗ-Л-1.5/8-1.5 | Устройство заземления кабеля с ленточным хомутом 1-5/8", провод 1,5 м | 1-5/8" | 1,5 | AWG 6 | медь | 3/8" | бутилкаучук и изоляционная лента | 0,544 |
| KADAMM УЗ-Л-1/2-1.5 | Устройство заземления кабеля с ленточным хомутом 1/2", провод 1,5 м | — | 1,5 | 16мм² | медь, лужёная | 3/8" | — | 0,526 |
| KADAMM УЗ-Л-1/2-1.5Р2 | Устройство заземления кабеля с ленточным хомутом 1/2", провод 1,5 м | 1/2" | 1,5 | 6 AWG | медь | 3/8" | бутилкаучук и изоляционная лента | 0,53 |
| KADAMM УЗ-Л-1/4-7/8-1.5Л | Устройство заземления кабеля с ленточным хомутом 1/4"–7/8", провод 1,5 м, лужёная медь | 1/4" · 3/8" | 1,5 | AWG 6 | медь, лужёная | 1/4" · 3/8" | бутилкаучук и изоляционная лента | 0,54 |
| KADAMM УЗ-Л-3/8-0.61 | Устройство заземления кабеля с ленточным хомутом 3/8", провод 0,61 м | — | 0,61 | 16мм² | медь, лужёная | 3/8" | — | 0,379 |
| KADAMM УЗ-Л-3/8-1.5 | Устройство заземления кабеля с ленточным хомутом 3/8", провод 1,5 м | — | 1,5 | 16мм² | медь, лужёная | 3/8" | — | 0,526 |
| KADAMM УЗ-Л-3/8-1.5Р2 | Устройство заземления кабеля с ленточным хомутом 3/8", провод 1,5 м | — | 1,5 | 16мм² | медь, лужёная | 3/8" | — | 0,504 |
| KADAMM УЗ-Л-7/8-0.6 | Устройство заземления кабеля с ленточным хомутом 7/8", провод 0,6 м | — | 0,6 | 16мм² | медь | 3/8" | — | 0,396 |
| KADAMM УЗ-Л-7/8-1.5 | Устройство заземления кабеля с ленточным хомутом 7/8", провод 1,5 м | 7/8" | 1,5 | 6 AWG | медь | 3/8" | бутилкаучук и изоляционная лента | 0,535 |
| KADAMM УЗ-Л-7/8-1.5Л | Устройство заземления кабеля с ленточным хомутом 7/8", провод 1,5 м, лужёная медь | 7/8" | 1,5 | AWG 6 | медь, лужёная | 3/8" | бутилкаучук и изоляционная лента | 0,668 |
| KADAMM УЗ-Л-8.9-1.0 | Устройство заземления кабеля с ленточным хомутом 8.9 мм, провод 1,0 м | — | 1,0 | AWG6 | медь, лужёная | M8 | — | 0,316 |
| KADAMM УЗ-Л-9.8-13.4-1.0 | Устройство заземления кабеля с ленточным хомутом 9.8–13.4 мм, провод 1,0 м | — | 1,0 | AWG6 | медь, лужёная | M8 | — | 0,321 |
| KADAMM УЗ-Л-LMR400-1.5 | Устройство заземления кабеля с ленточным хомутом LMR400, провод 1,5 м | — | 1,5 | AWG 6 | медь, лужёная | 3/8" | — | 0,504 |
| KADAMM УЗ-Л-LMR400-1.5Л | Устройство заземления кабеля с ленточным хомутом LMR400, провод 1,5 м, лужёная медь | LMR400 | 1,5 | AWG 6 | медь, лужёная | 3/8" | бутилкаучук и изоляционная лента | 0,542 |
| KADAMM УЗ-Л-TWS600-0.93Л | Устройство заземления кабеля с ленточным хомутом TWS600, провод 0,93 м, лужёная медь | TWS600 | 0,93 | AWG 6 | медь, лужёная | 3/8" | бутилкаучук и изоляционная лента | 0,495 |
KADAMM УЗ-Л применяют при монтаже фидеров базовых станций, радиорелейных и транкинговых систем, телевещания и систем связи на объектах.
Устройство заземления в комплекте по исполнению (хомут, провод с наконечником, крепёж; ленты — у исполнений с герметизацией); паспорт изделия.
У антенны, на переходе фидера с опоры на кабельный мост и у ввода в аппаратную.
фидеры 1/4–1-5/8" — см. таблицу исполнений.
Хомут, провод заземления с наконечником, крепёж; у исполнений с герметизацией — ленты.
Гарантия на KADAMM УЗ-Л — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер подберёт исполнение под ваш кабель и опору; доставка по России, сроки — у менеджера.
Поставляем Устройства заземления кабеля с ленточным хомутом KADAMM УЗ-Л — фидеры 1/4–1-5/8" под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
