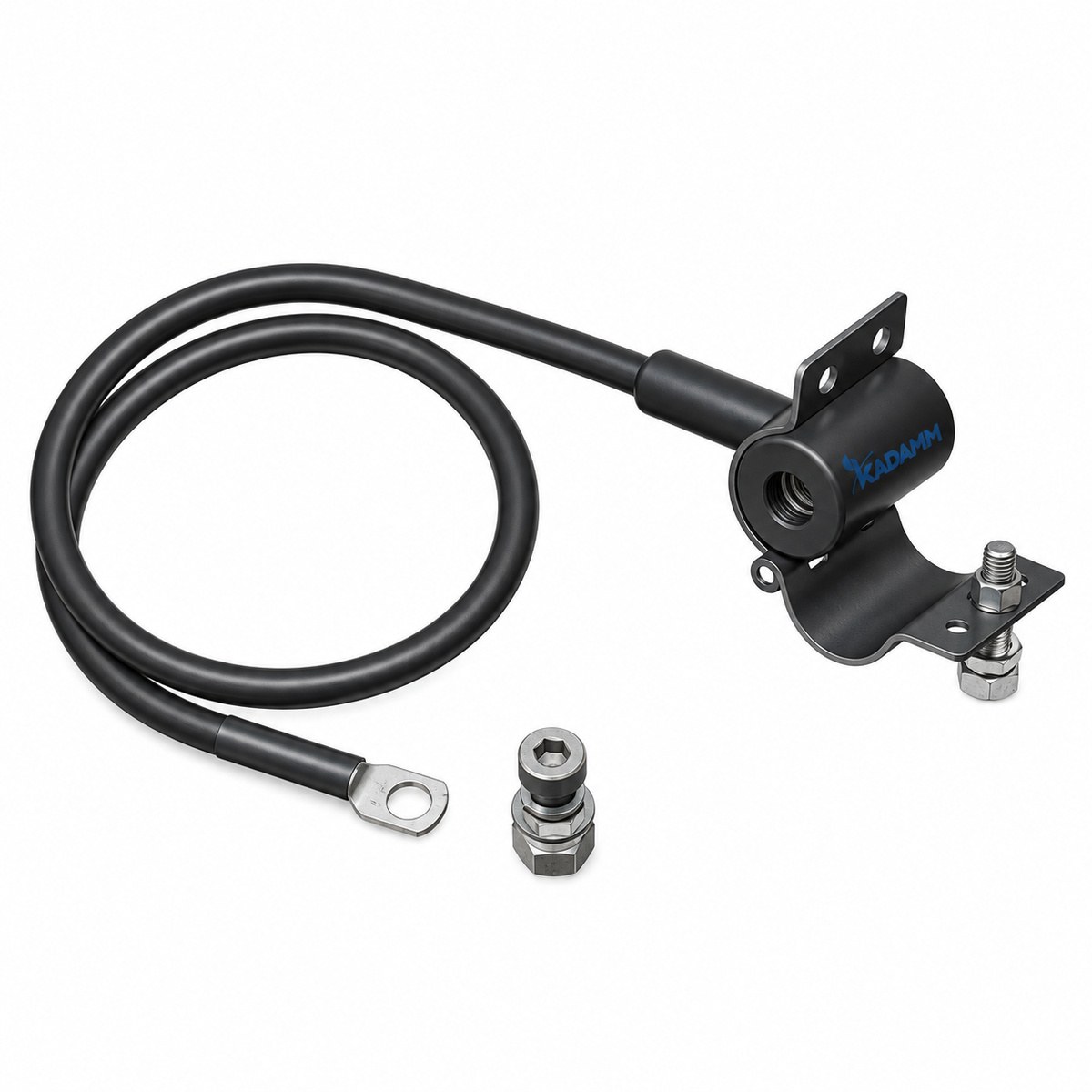

KADAMM УЗ-Ш — устройства заземления для соединения внешнего проводника коаксиального и фидерного кабеля с шиной заземления опоры: фидеры 1/2". В комплекте — провод заземления с наконечником; у большинства исполнений — ленты для герметизации. Исполнений в серии — 1.
Устройство заземления ставится на фидер после снятия оболочки: хомут охватывает внешний проводник, провод с наконечником крепится к шине заземления. Место контакта герметизируется лентами — комплект указан в таблице исполнений.
Заземляют фидер у антенны, на переходе с опоры и у ввода в аппаратную — это требование монтажа антенно-фидерных трактов: токи молнии уходят в контур заземления, а не в оборудование.
Переходное сопротивление контакта — не более 10 мОм. Рабочая температура — -40…+70 °C.
Конструкция
| Параметр | Значение |
|---|---|
| Материал провода заземления | медь |
| Сечение провода заземления | AWG6 |
| Материал хомута заземления | медь, лужёная |
| Наконечник | с одним отверстием |
| Материал шарнира | нержавеющая сталь |
| Материал уплотнителя | EPDM |
| Материал винтов | нержавеющая сталь |
| Материал шайб | нержавеющая сталь |
| Материал пружинных шайб | нержавеющая сталь |
| Материал гаек | нержавеющая сталь |
| Отверстие наконечника | M8 |
| Винт | M8×20 мм |
| Кабель | 1/2" |
Размеры
| Параметр | Значение |
|---|---|
| Длина провода заземления, м | 0,6 |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | -40…+70 °C |
Электрические характеристики
| Параметр | Значение |
|---|---|
| Переходное сопротивление контакта | не более 10 мОм |
Масса и поставка
| Параметр | Значение |
|---|---|
| Масса брутто, кг | 0,245 |
| Артикул | Исполнение |
|---|---|
| KADAMM УЗ-Ш-1/2-0.6 | Устройство заземления кабеля шарнирное 1/2", провод 0,6 м |
KADAMM УЗ-Ш применяют при монтаже фидеров базовых станций, радиорелейных и транкинговых систем, телевещания и систем связи на объектах.
Устройство заземления в комплекте по исполнению (хомут, провод с наконечником, крепёж; ленты — у исполнений с герметизацией); паспорт изделия.
У антенны, на переходе фидера с опоры на кабельный мост и у ввода в аппаратную.
фидеры 1/2" — см. таблицу исполнений.
Хомут, провод заземления с наконечником, крепёж; у исполнений с герметизацией — ленты.
Гарантия на KADAMM УЗ-Ш — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер подберёт исполнение под ваш кабель и опору; доставка по России, сроки — у менеджера.
Поставляем Устройства заземления кабеля шарнирные KADAMM УЗ-Ш — фидеры 1/2" под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
