KADAMM ЗД — детали и комплекты для монтажа контура заземления: хомуты-ленты, шайбы под наконечники, кольца, шпильки заземления и комплект заземления и герметизации активного оборудования. Исполнений в серии — 7.
Детали дополняют устройства заземления кабеля, шины и провода заземления KADAMM: шпилька с гайкой и шайбами создаёт точку подключения на корпусе или шине, шайба под наконечник распределяет усилие затяжки двух болтов.
Материал — нержавеющая сталь AISI 316 / нержавеющая сталь AISI 304 (по исполнению). Стойкость к соляному туману — ≥96ч, по ISO 9227:2017 / ≥72ч, по ISO 9227:2017 (по исполнению).
Конструкция
| Параметр | Значение |
|---|---|
| Цвет | серебристый (у части исполнений) |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | -40…+125 °C / -40…+80 °C / -40…+85 °C (по исполнению) |
| Коррозионная стойкость (соляной туман) | ≥72ч, по ISO 9227:2017 / ≥96ч, по ISO 9227:2017 (по исполнению) |
Размеры
| Параметр | Значение |
|---|---|
| Монтажное отверстие | 4,75 мм / 7 мм (по исполнению) |
| Артикул | Исполнение | Материал | Ширина | Длина | Масса брутто, кг |
|---|---|---|---|---|---|
| KADAMM ЗД-К | Кольцо заземления, нержавеющая сталь AISI 304 | нержавеющая сталь AISI 304 | — | — | 0,01 |
| KADAMM ЗД-КГ | провода 10 и 12 AWG с наконечниками, крепёж, бутилкаучуковая и самослипающаяся ленты | — | — | — | 0,7 |
| KADAMM ЗД-Л-5/8 | Лента медная 5/8" для комплектов заземления | — | — | 41 мм | 0,015 |

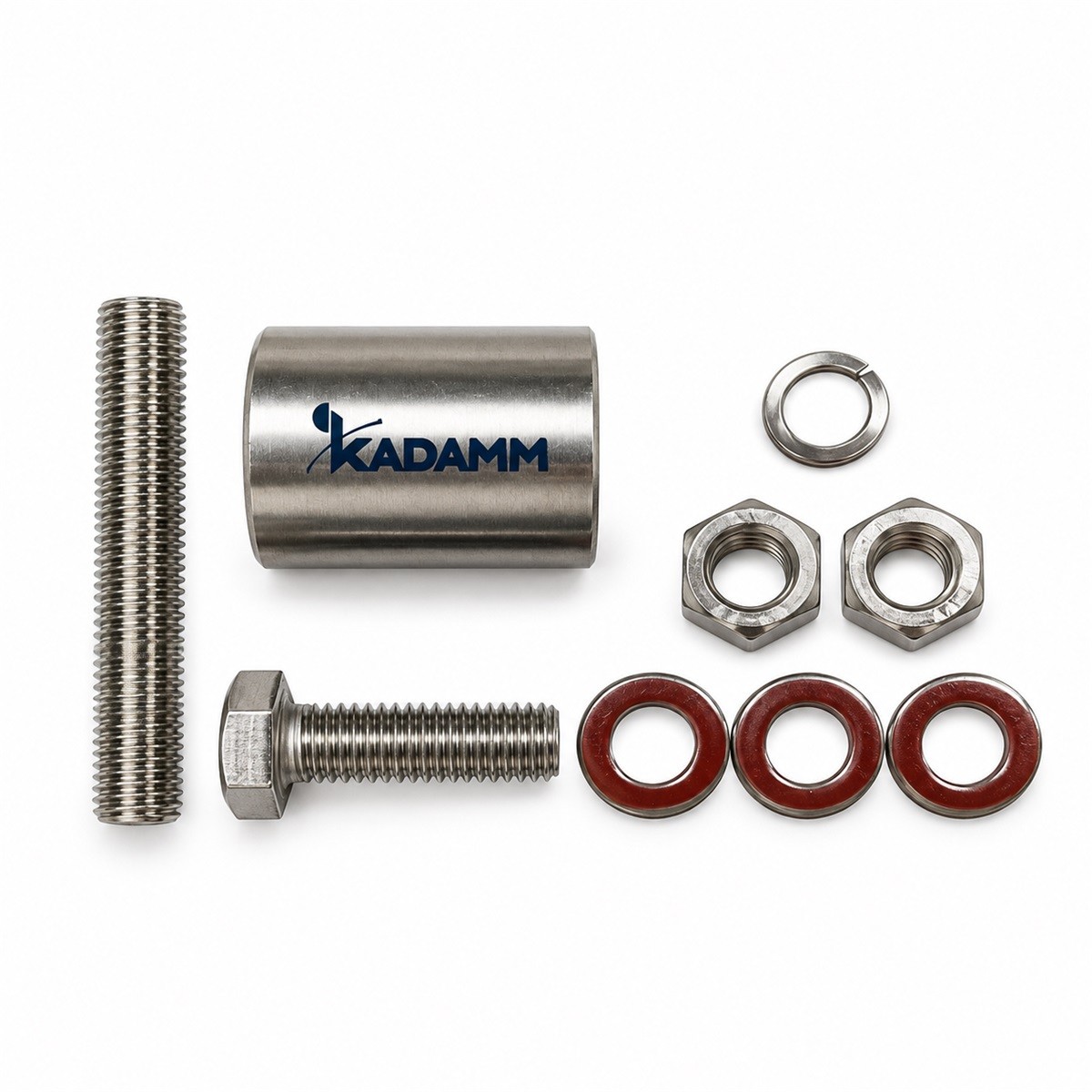

| KADAMM ЗД-С-М8 | Комплект шпильки заземления М8 с гайкой, шайбами и втулкой, нержавеющая сталь AISI 316 | нержавеющая сталь AISI 316 | — | — | 0,156 |
| KADAMM ЗД-С-М10 | Комплект шпильки заземления М10 с гайкой, шайбами и втулкой, нержавеющая сталь AISI 316 | нержавеющая сталь AISI 316 | — | — | 0,366 |
| KADAMM ЗД-Х-247 | Хомут-лента заземления 247 мм, нержавеющая сталь AISI 316 | нержавеющая сталь AISI 316 | 7,62 мм | 247,24 мм | 0,0012 |
| KADAMM ЗД-Ш-2х3/8 | Шайба под наконечник заземления с двумя отверстиями 3/8", нержавеющая сталь AISI 304 | нержавеющая сталь AISI 304 | 19,2 мм | — | 0,005 |
KADAMM ЗД применяют при монтаже контура заземления базовых станций, аппаратных, антенно-мачтовых сооружений и выносного оборудования.
Изделие или комплект по исполнению; паспорт изделия.
Размерами и материалом — сводка в таблице «Исполнения серии»; артикул исполнения указывайте в заявке полностью.
Гарантия на KADAMM ЗД — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер подберёт исполнение под ваш кабель и опору; доставка по России, сроки — у менеджера.
Поставляем Детали и комплекты заземления KADAMM ЗД — 7 исполнений под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
