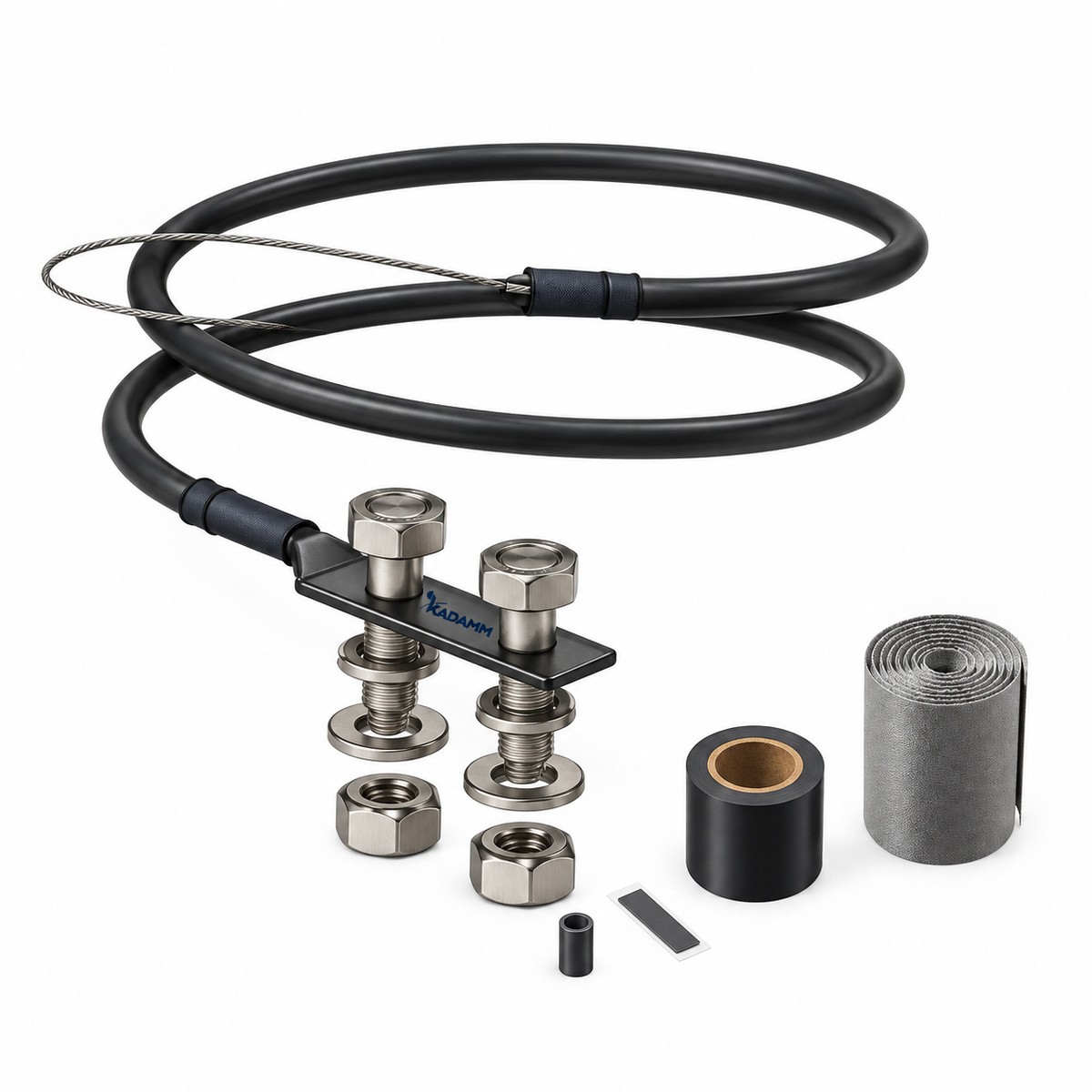

KADAMM УЗ-С — устройства заземления для соединения внешнего проводника коаксиального и фидерного кабеля с шиной заземления опоры: фидеры 1/4–5/8". В комплекте — провод заземления с наконечником; у большинства исполнений — ленты для герметизации. Исполнений в серии — 13.
Устройство заземления ставится на фидер после снятия оболочки: хомут охватывает внешний проводник, провод с наконечником крепится к шине заземления. Место контакта герметизируется лентами — комплект указан в таблице исполнений.
Заземляют фидер у антенны, на переходе с опоры и у ввода в аппаратную — это требование монтажа антенно-фидерных трактов: токи молнии уходят в контур заземления, а не в оборудование.
Переходное сопротивление контакта — не более 10 мОм. Рабочая температура — -40…+70 °C.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Переходное сопротивление контакта | не более 10 мОм |
Конструкция
| Параметр | Значение |
|---|---|
| Материал провода заземления | лужёная медь / медь (по исполнению) |
| Материал винтов | нержавеющая сталь (у части исполнений) |
| Материал шайб | нержавеющая сталь (у части исполнений) |
| Материал пружинных шайб | нержавеющая сталь (у части исполнений) |
| Материал гаек | нержавеющая сталь (у части исполнений) |
| ПВХ-лента | ПВХ (у части исполнений) |
| Бутилкаучуковая лента | бутилкаучук (у части исполнений) |
| Винт | по исполнению |
| Материал плетёной перемычки | лужёная медь (у части исполнений) |
| Материал лент | ПВХ и бутилкаучук (у части исполнений) |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | -40…+70 °C (у части исполнений) |
| Артикул | Исполнение | Кабель | Длина провода заземления, м | Сечение провода заземления | Материал хомута заземления | Наконечник | Отверстие наконечника | Герметизация | Масса брутто, кг |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM УЗ-С-1/4-5/8-0.6 | Устройство заземления кабеля стандартное 1/4–5/8", провод 0,6 м | 1/4"-5/8" | 0,6 | AWG 10 | — | с одним отверстием | 3/8" | бутилкаучук и изоляционная лента | 0,257 |
| KADAMM УЗ-С-1/4-5/8-0.65 | Устройство заземления кабеля стандартное 1/4–5/8", провод 0,65 м | 1/4″-5/8″ | 0,65 | AWG 10 | — | с одним отверстием | 3/8" | бутилкаучук и изоляционная лента | 0,507 |
| KADAMM УЗ-С-1/4-5/8-0.6Р2 | Устройство заземления кабеля стандартное 1/4–5/8", провод 0,6 м | 1/4″-5/8″ | 0,6 | AWG 6 | — | с одним отверстием | M8 | бутилкаучук и изоляционная лента | 0,487 |
| KADAMM УЗ-С-1/4-5/8-1 | Устройство заземления кабеля стандартное 1/4–5/8", провод 1 м | 1/4"-5/8" | 1 | AWG 6 | — | с одним отверстием | M8 | бутилкаучук и изоляционная лента | 0,371 |
| KADAMM УЗ-С-3.5-1.05 | Устройство заземления кабеля стандартное 3.5 мм, провод 1,05 м | — | 1,05 | AWG 12 | — | с одним отверстием | 4,3 мм | — | 0,058 |
| KADAMM УЗ-С-3/8-0.8 | Устройство заземления кабеля стандартное 3/8", провод 0,8 м | — | 0,8 | AWG10 | медь, лужёная | с двумя отверстиями | 3/8" | — | 0,281 |
| KADAMM УЗ-С-3/8-0.8Р2 | Устройство заземления кабеля стандартное 3/8", провод 0,8 м | — | 0,8 | AWG10 | медь, лужёная | с двумя отверстиями | 3/8" | — | 0,315 |
| KADAMM УЗ-С-3/8-1.0 | Устройство заземления кабеля стандартное 3/8", провод 1,0 м | — | 1,0 | AWG6 | медь, лужёная | с одним отверстием | M8 | — | 0,358 |
| KADAMM УЗ-С-3/8-1.0Р2 | Устройство заземления кабеля стандартное 3/8", провод 1,0 м | — | 1,0 | AWG6 | медь, лужёная | с двумя отверстиями | M8 | — | 0,316 |
| KADAMM УЗ-С-3/8-2 | Устройство заземления кабеля стандартное 3/8", провод 3,0 м | — | 2 (опционально до 3) | AWG10 | медь, лужёная | с двумя отверстиями | M8 | — | 0,445 |
| KADAMM УЗ-С-3/8-2.0 | Устройство заземления кабеля стандартное 3/8", провод 2,0 м | — | 2,0 | AWG10 | медь, лужёная | с двумя отверстиями | M8 | — | 0,382 |
| KADAMM УЗ-С-5-26-1 | Устройство заземления кабеля стандартное 5–26 мм, провод 1 м | — | 1 | AWG 6 | — | с одним отверстием | M8 | бутилкаучук и изоляционная лента | 0,366 |
| KADAMM УЗ-С-5-26-2 | Устройство заземления кабеля стандартное 5–26 мм, провод 2 м | — | 2 | AWG 6 | — | с одним отверстием | M8 | бутилкаучук и изоляционная лента | 0,685 |
KADAMM УЗ-С применяют при монтаже фидеров базовых станций, радиорелейных и транкинговых систем, телевещания и систем связи на объектах.
Устройство заземления в комплекте по исполнению (хомут, провод с наконечником, крепёж; ленты — у исполнений с герметизацией); паспорт изделия.
У антенны, на переходе фидера с опоры на кабельный мост и у ввода в аппаратную.
фидеры 1/4–5/8" — см. таблицу исполнений.
Хомут, провод заземления с наконечником, крепёж; у исполнений с герметизацией — ленты.
Гарантия на KADAMM УЗ-С — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер подберёт исполнение под ваш кабель и опору; доставка по России, сроки — у менеджера.
Поставляем Устройства заземления кабеля стандартные KADAMM УЗ-С — фидеры 1/4–5/8" под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
