KADAMM ИШ — изоляторы, кронштейны и комплекты крепежа для установки шин заземления на стену, кабельную лестницу или опору с изоляцией шины от конструкции. Исполнений в серии — 12.
Шина заземления крепится на изоляторах: контур заземления базовой станции не замыкается через металлоконструкции, ток молнии и уравнивания потенциалов уходит по проводникам к заземлителю.
Исполнения серии KADAMM ИШ — отдельные изоляторы с резьбовыми вставками 1/4", 3/8", 5/8" и комплекты с кронштейнами, уголковыми адаптерами и крепежом под шины KADAMM ШЗ.
Конструкция
| Параметр | Значение |
|---|---|
| Материал вставки | алюминий / латунь / латунь Л63 (по исполнению) |
| Материал крепежа | нержавеющая сталь AISI 304 (у части исполнений) |
| Материал изоляторов | композит DMC (полиэфирный пресс-материал) / композит DMC (полиэфирный пресс-материал) · медь (по исполнению) |
| Вставка изолятора | латунь Л63 (у части исполнений) |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | -20…+140 °C / -30…+105 °C / -40…+85 °C (по исполнению) |
| Артикул | Исполнение | Материал | Высота | Масса брутто, кг |
|---|---|---|---|---|
| KADAMM ИШ-Д | изоляторы, кронштейны, уголковые адаптеры, крепёж | — | 51 мм | 1,045 |
| KADAMM ИШ-ДБ | Комплект крепежа шины заземления универсальный, без уголковых адаптеров | — | 51 мм | 0,666 |
| KADAMM ИШ-ДЦ | Комплект крепежа шины заземления универсальный, оцинкованный | — | 51 мм | 1,048 |
| KADAMM ИШ-К-3/8 | Изолятор-стойка круглый с резьбовой вставкой 3/8" | — | 51 мм | 0,162 |
| KADAMM ИШ-КА | Комплект изоляторов шины заземления с уголковыми адаптерами и крепежом | сталь Q235 | — | 0,758 |
| KADAMM ИШ-КК | Комплект круглых изоляторов шины заземления с болтами и шайбами | — | — | 0,400 |
| KADAMM ИШ-КР | Кронштейн крепления шины заземления | углеродистая сталь | 25,4 мм | 0,113 |
| KADAMM ИШ-КЭ-3х10 | Кронштейн экрана шины заземления, 3 отверстия Ø10,3 мм, нержавеющая сталь AISI 304 | нержавеющая сталь AISI 304 | — | 0,107 |
| KADAMM ИШ-С-3/8Л | Изолятор-стойка с латунной резьбовой вставкой 3/8" | BMC | 35 мм | 0,085 |
| KADAMM ИШ-СК | изоляторы, кронштейны, крепёж | нержавеющая сталь AISI 304 | 51 мм | 0,627 |

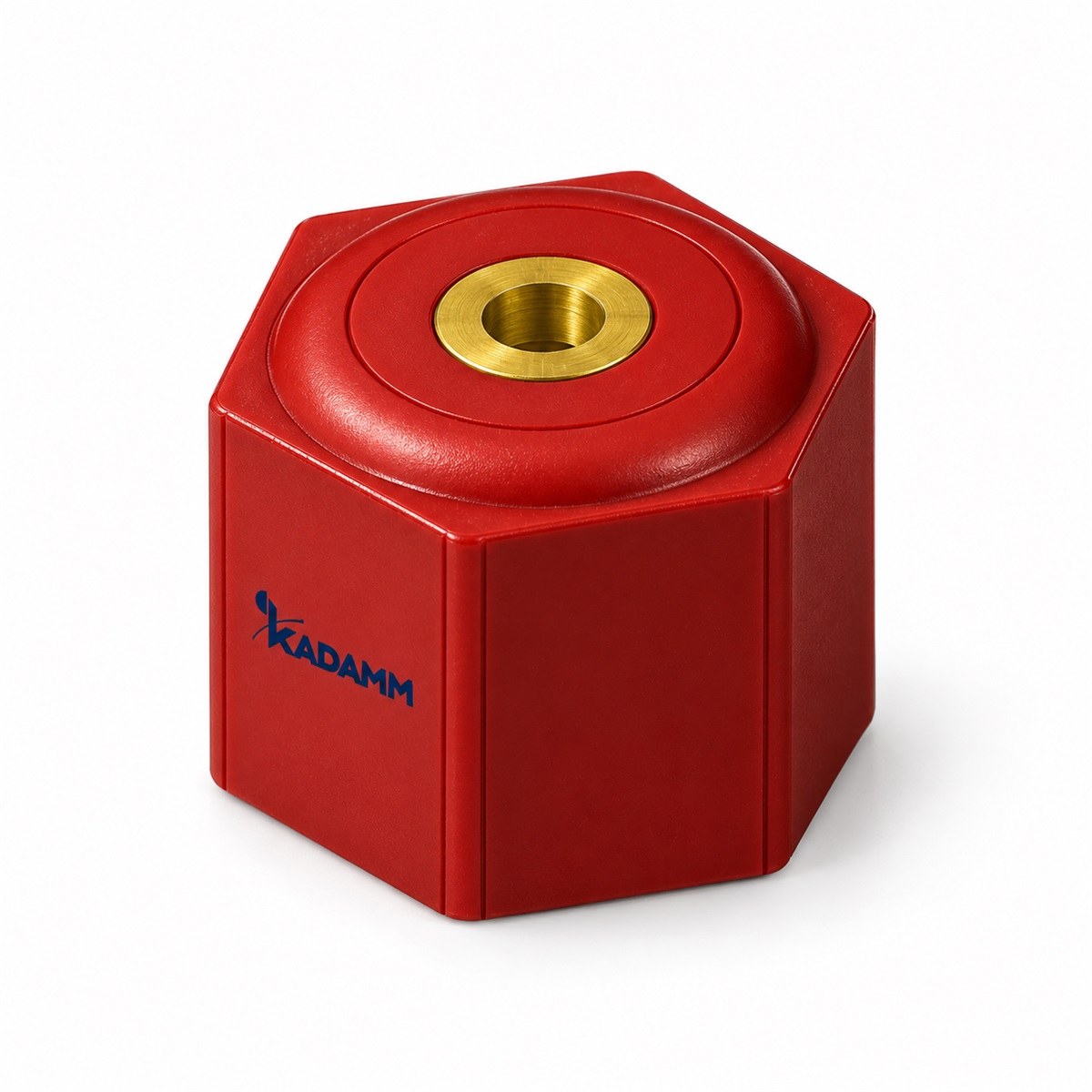

| KADAMM ИШ-Ш-1/4 | Изолятор шестигранный с резьбовой вставкой 1/4" | — | 25,4 мм | 0,033 |
| KADAMM ИШ-Ш-5/8 | Изолятор шестигранный с резьбовой вставкой 5/8" | — | — | 0,229 |
KADAMM ИШ применяют при монтаже главных и вспомогательных шин заземления на базовых станциях, в аппаратных и на антенно-мачтовых сооружениях.
Изоляторы или комплект по исполнению; паспорт изделия.
Размерами и материалом — сводка в таблице «Исполнения серии»; артикул исполнения указывайте в заявке полностью.
По резьбе крепёжного отверстия шины и кронштейна — 1/4", 3/8" или 5/8"; комплекты содержат изоляторы, кронштейны и крепёж для одной шины.
Гарантия на KADAMM ИШ — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер подберёт исполнение под ваш кабель и опору; доставка по России, сроки — у менеджера.
Поставляем Изоляторы и крепёж шин заземления KADAMM ИШ — 12 исполнений под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
