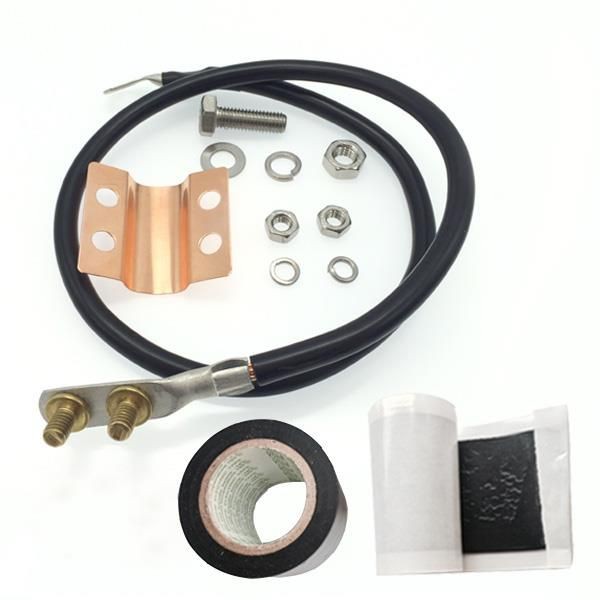

УЗ-У Устройство для заземления
Код: 134698
Узнать о доставке
Все товары бренда
Только оригинальные
товары бренда i
товары бренда i
Запросить КП
Пригласить в тендер
Поделиться
Скопировать ссылку
Распечатать страницу
828 ₽
с НДС
Звоните:
Бесплатно для регионов
8-800-505-92-60
Москва
+7 495 109 02 08
Пишите:
sales@bbrc.ru
Kadamm · Серия УЗ
Устройство заземления УЗ-У — универсальное
Универсальное устройство заземления для коаксиальных и фидерных кабелей различного диаметра. Регулируемая медная лента-хомут позволяет применять одно изделие на кабелях разной размерности. В комплекте — провод заземления длиной 0,8 м с наконечником, изоляционная мастика 3M Scotchfil и ПВХ-лента 3M.
Серия УЗ
Медный хомут
Провод 0,8 м
Производство РФ
универсальный
Кабель
разный
Диаметр
медь
Хомут
0,8 м
Провод
3M
Мастика+лента
Kadamm
Производитель
О модели
УЗ-У — универсальное устройство заземления Kadamm. Применяется для заземления внешнего проводника коаксиальных и фидерных кабелей различного диаметра (от 4 до 22 мм) на антенно-мачтовых сооружениях, опорах базовых станций сотовой связи, объектах РРЛ и технологической радиосвязи. Универсальная конструкция медной ленты позволяет настроить хомут под конкретный диаметр кабеля при монтаже.
Удобно, когда на одном объекте идут кабели разных диаметров — один артикул вместо нескольких размерных. Также подходит для нестандартных или редких типов кабеля, для которых нет специализированного заземлителя в линейке.
Конструкция и комплект поставки
Заземлитель состоит из четырёх функциональных элементов согласно паспорту производителя Kadamm:
1. Медная лента-хомут
Охватывает внешний проводник кабеля, стягивается винтами для плотного электрического контакта. Медь обеспечивает минимальное переходное сопротивление.
2. Провод заземления
Длина около 0,8 м с готовым наконечником на конце. Подключается к шине заземления антенно-мачтового сооружения или иному заземляющему контуру.
3. Мастика 3M Scotchfil
Электроизоляционная мастика-герметик производства 3M. Герметизирует место крепления заземлителя на кабеле, защищает от попадания влаги в зону контакта меди с внешним проводником.
4. ПВХ-лента 3M
Финальная изоляционная обмотка поверх мастики. Лента производства 3M — стандарт для электротехнического монтажа на объектах связи.
Комплект готов к монтажу из коробки — ничего докупать дополнительно не нужно.
Ключевые преимущества
Защита от молнии и статики
Заземлитель отводит статические заряды и токи молнии с внешнего проводника фидера в защитную систему сооружения. Без него каждая молния — риск пробоя радиотехнического оборудования.
Медная лента — минимальное переходное сопротивление
Медь даёт высокую электропроводность и стабильный контакт. В отличие от алюминиевых решений, не образует оксидную плёнку, нарушающую заземление со временем.
Полный комплект для монтажа
Хомут, провод 0,8 м с наконечником, изоляционная мастика и ПВХ-лента 3M — всё в одной поставке. Не нужно докупать комплектующие или подбирать совместимость.
Винтовое крепление хомута
Винты обеспечивают регулируемое усилие зажима — можно подтянуть при необходимости в процессе эксплуатации. Не требует специнструмента для монтажа.
Климатическая стойкость
Медь не корродирует, ПВХ-лента 3M работает в широком диапазоне температур, мастика сохраняет герметичность годами. Подходит для открытых АМС в любых регионах РФ.
Соответствие требованиям грозозащиты
Применение заземлителей на фидерных линиях — обязательное требование при проектировании АМС и базовых станций по нормативам молниезащиты.
Производство Kadamm
Российский производитель, поставка со склада в РФ. Без таможенных задержек и валютных рисков. Стабильное наличие основных позиций линейки.
12 артикулов в линейке
Вся линейка УЗ закрывает кабели от 4 мм до 1.5/8". Можно подобрать заземлитель под любой типовой фидер или коаксиальный кабель.
Технические характеристики
| Параметры заземлителя УЗ-У | |
|---|---|
| Производитель | Kadamm (Россия) |
| Серия | УЗ — устройства заземления |
| Артикул | УЗ-У |
| Назначение | Заземление внешнего проводника коаксиального/фидерного кабеля |
| Кабель | универсальный |
| Диаметр внешнего проводника | разный |
| Кабельная группа | Универсальный — под кабели разных диаметров (4-22 мм) |
| Материал хомута | Медь |
| Тип крепления хомута | Винтовое (стягивается винтами) |
| Длина провода заземления | ≈ 0,8 м |
| Окончание провода | Наконечник для подключения к шине заземления |
| В комплекте | Медный хомут с винтами, провод заземления, изоляционная мастика 3M Scotchfil, ПВХ-лента 3M |
| Климатическое исполнение | Уличное, открытая установка |
| Страна производства | Россия |
Где применяется
Антенно-мачтовые сооружения
Башни, мачты, опоры. Заземление фидерных линий в точках перехода между уровнями АМС.
Базовые станции связи
GSM, LTE, 5G — заземление фидеров от антенн перед вводом в радиомодули.
РРЛ-станции
Радиорелейная связь — заземление магистральных фидеров перед грозоразрядниками.
Объекты МЧС / военная связь
Узлы радиосвязи специального назначения с повышенными требованиями к молниезащите.
Морские и прибрежные объекты
Береговая связь, портовые радиоузлы. Особенно важно в зонах с частыми грозами.
Объекты ТЭК
Технологическая радиосвязь на промплощадках, электроподстанциях, нефтегазовых узлах.
Монтаж
1Подготовить кабельСнять защитную внешнюю оболочку кабеля универсальный на длину, соответствующую ширине медной ленты-хомута. Внешний проводник кабеля должен быть открыт по всей зоне контакта с хомутом.
2Установить медный хомутРасположить медную ленту-хомут точно по очищенной зоне кабеля. Лента должна полностью охватывать внешний проводник по окружности, без перекосов и зазоров.
3Затянуть винты хомутаПоочерёдно равномерно затянуть винты хомута до плотного контакта меди с внешним проводником кабеля. Не пережимать — кабель не должен деформироваться. Контроль качества: хомут не проворачивается рукой.
4Закрепить провод заземленияПодсоединить провод заземления длиной 0,8 м к выводу хомута. Второй конец провода с наконечником закрепить на шине заземления АМС или ином заземляющем контуре.
5Намотать ПВХ-ленту (первый слой)Сделать 2-3 оборота ПВХ-ленты 3M вокруг хомута и прилегающей оболочки кабеля — для предварительной фиксации и герметизации.
6Нанести изоляционную мастикуНамотать изоляционную мастику с перекрытием 50% — начиная за 2-3 см до хомута и заканчивая за 2-3 см после него. Мастика должна полностью покрыть зону контакта.
7Финальная обмотка ПВХ-лентойНамотать ПВХ-ленту 3M снизу вверх, затем сверху вниз, с перекрытием не менее 50%. Финальный слой защищает мастику от механических воздействий и УФ-излучения.
Полная инструкция по монтажу заземлителей серии УЗ предоставляется производителем Kadamm в комплекте с изделием. Перед началом работы рекомендуем ознакомиться с актуальной версией инструкции.
Серия УЗ — другие размеры
Если этот размер не подходит — в линейке Kadamm есть заземлители под кабели от 4 мм до 1.5/8" и универсальный артикул:
| Артикул | Кабель | Совместимые типы | Ссылка |
|---|---|---|---|
| УЗ-4 | 4 мм | RG-6, РК50-4-11 | Перейти → |
| УЗ-7 | 7 мм | RG-213, H-1000, РК75-7-11, РК50-7-11, LMR-400 | Перейти → |
| УЗ-9 | 9 мм | LMR-600, РК50-9-11 | Перейти → |
| УЗ-3/8 | 3/8" | RFA 3/8" и аналоги | Перейти → |
| УЗ-1/2г | 1/2" flex | RFF 1/2"-50 (гофрированный, flex) | Перейти → |
| УЗ-1/2 | 1/2" | RFA 1/2"-50, RF-1/2, LCF-12, LDF-4 | Перейти → |
| УЗ-5/8 | 5/8" | TELLU 3, RF-5/8" | Перейти → |
| УЗ-17 | 17 мм | РК50-17-51, РК75-17-51 | Перейти → |
| УЗ-7/8 | 7/8" | RFA 7/8"-50, TELLU Supertrunk, RF-7/8", LCF-78, LDF-5 | Перейти → |
| УЗ-1.1/4 | 1.1/4" | RFA 1 1/4"-50, RF-1 1/4", LCF-114, LDF-6 | Перейти → |
| УЗ-1.5/8 | 1.5/8" | RFA 1 5/8"-50, RF-1 5/8", LCF-158, LDF-7 | Перейти → |
| УЗ-У ◀ | универсальный | Универсальный — под кабели разных диаметров (4-22 мм) | эта модель |
Частые вопросы
Зачем нужен заземлитель УЗ-У?Заземлитель снимает статические заряды и направляет токи молнии с внешнего проводника фидерного кабеля в защитную систему сооружения. Без него каждое грозовое явление — это риск пробоя радиотехнического оборудования. Установка заземлителей на фидерных линиях АМС — обязательное требование при проектировании по нормативам молниезащиты.
Какие кабели подходят для универсального УЗ-У?Универсальный заземлитель применяется для коаксиальных и фидерных кабелей различного диаметра. Регулируемая медная лента-хомут позволяет настроить хомут под конкретный кабель при монтаже. Подходит для нестандартных или редких типов кабеля, для которых нет специализированного заземлителя в линейке Kadamm.
Где на трассе устанавливаются заземлители?По нормативам — в нескольких ключевых точках: у антенны (перед спуском фидера по мачте), у точки ввода фидерной линии в здание/контейнер, перед грозоразрядниками. На длинных вертикальных участках мачты — через каждые 30-50 м. Конкретное расположение определяет проект молниезащиты объекта.
Что входит в комплект поставки?Полный комплект для монтажа: медная лента-хомут с винтами, провод заземления длиной ≈ 0,8 м с наконечником, изоляционная мастика, ПВХ-лента 3M. Готов к установке из коробки — ничего докупать дополнительно не нужно.
Почему именно ПВХ-лента 3M, а не любая другая?Лента 3M — стандарт для электротехнического монтажа на объектах связи. Стабильно работает в широком диапазоне температур, не теряет адгезию со временем, устойчива к УФ-излучению. Аналоги от других производителей могут пересыхать и отслаиваться — это нарушает герметичность зоны заземления.
Какой провод заземления и куда его подключать?Провод длиной около 0,8 м с готовым наконечником. Второй конец подключается к магистральной шине заземления антенно-мачтового сооружения, заземляющему контуру опоры базовой станции или иному штатному заземляющему элементу. Длина 0,8 м — универсальный размер, подходит для большинства типовых конфигураций.
Можно ли использовать заземлитель повторно?Не рекомендуется. После демонтажа медная лента деформируется, мастика теряет свойства, ПВХ-лента 3M расходуется. На критичных объектах (АМС, БС) повторное использование заземлителя — риск некачественного контакта и пробоя оборудования. Для повторного монтажа берите новый комплект.
Какая минимальная партия?От 1 шт. со склада в РФ. Для крупных партий (от 100 шт.) — индивидуальные условия по цене и срокам. Запросите КП у менеджера или по телефону 8 (800) 505-92-60 (бесплатно для регионов РФ).
Гарантии и поставка
Гарантия
12 месяцев
При соблюдении инструкции по монтажу.
Срок службы
не менее 25 лет
На открытом воздухе при штатной эксплуатации.
Поставка
со склада в РФ
От 1 шт., 1-3 рабочих дня.
