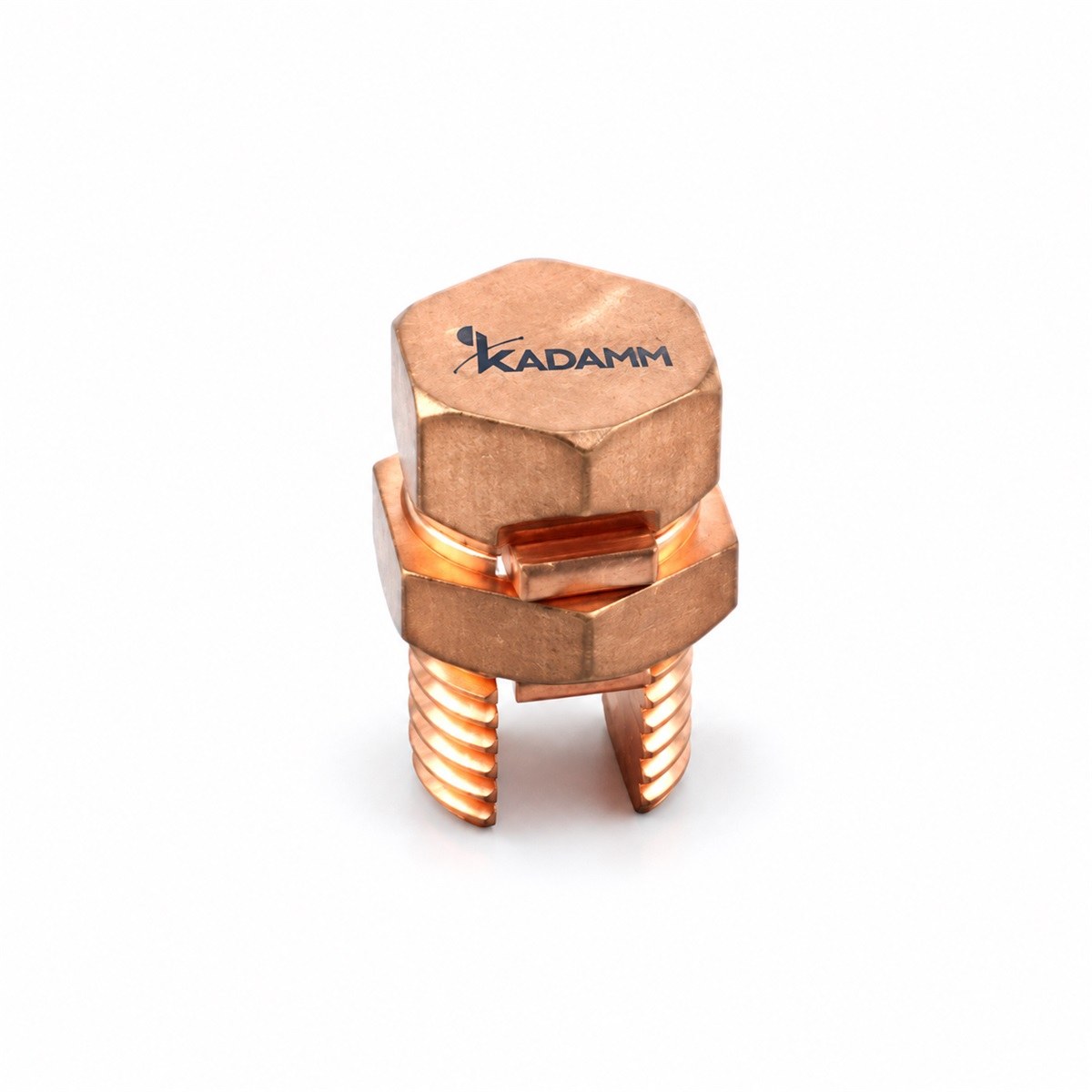

KADAMM СП — соединители для ответвления и соединения проводов заземления и силовых проводов: C-образные под опрессовку, болтовые и механические; провод 27–365 мм². Исполнений в серии — 11.
C-образный соединитель опрессовывается на магистральном и ответвительном проводе; болтовой и механический соединители затягиваются ключом.
Исполнения серии KADAMM СП различаются типом и диапазоном сечений провода.
Материал — латунь / T3 медь / гильза — медь и алюминиевый сплав (биметаллическая); термоусадочные трубки и перчатка — полиэтилен; провода — медь в оболочке ПВХ (по исполнению).
Конструкция
| Параметр | Значение |
|---|---|
| Цвет | жёлтый / трубки и перчатка — чёрные; смазка — белая; провода — синий и коричневый; гильза — серебристая и жёлтая / фуксия (по исполнению) |
| Материал болтов | нержавеющая сталь AISI 304 (у части исполнений) |
| Покрытие | лужение (у части исполнений) |
| Болт | M10 / M12 / M8 (по исполнению) |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | -40…+85 °C (у части исполнений) |
| Артикул | Исполнение | Материал | Масса брутто, кг |
|---|---|---|---|
| KADAMM СП-Б-35 | Соединитель болтовой ответвительный для провода 35 мм² | латунь | 0,22 |
| KADAMM СП-Б-50-70 | Соединитель болтовой ответвительный для провода 50–70 мм² | латунь | 0,098 |
| KADAMM СП-БМ | биметаллическая гильза, смазка, термоусадочная перчатка и трубки | гильза — медь и алюминиевый сплав (биметаллическая); термоусадочные трубки и перчатка — полиэтилен; провода — медь в оболочке ПВХ | 0,312 |
| KADAMM СП-М-33.6-67.4 | магистраль 33,6–67,4 мм², ответвление 13,3–67,4 мм² | латунь | 0,35 |
| KADAMM СП-М-53.5-107 | магистраль 53,5–107 мм², ответвление 13,3–107 мм² | латунь | 0,35 |
| KADAMM СП-М-127-177 | магистраль 127–177 мм², ответвление 13,3–177 мм² | латунь | 0,35 |
| KADAMM СП-М-203-253 | магистраль 203–253 мм², ответвление 21,2–253 мм² | латунь | 0,35 |
| KADAMM СП-С-27-44 | Соединитель C-образный ответвительный для провода 27–44 мм² | T3 медь | 0,02 |
| KADAMM СП-С-77-98 | Соединитель C-образный ответвительный для провода 77–98 мм² | T3 медь | 0,04 |
| KADAMM СП-С-123-154 | Соединитель C-образный ответвительный для провода 123–154 мм² | T3 медь | 0,324 |
| KADAMM СП-С-289-365 | Соединитель C-образный ответвительный для провода 289–365 мм² | медь М1 (T2) | 0,324 |
KADAMM СП применяют в контурах заземления базовых станций, аппаратных и антенно-мачтовых сооружений.
Соединитель по исполнению; паспорт изделия.
Размерами и материалом — сводка в таблице «Исполнения серии»; артикул исполнения указывайте в заявке полностью.
Гарантия на KADAMM СП — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер подберёт исполнение под ваш кабель и опору; доставка по России, сроки — у менеджера.
Поставляем Соединители проводов заземления KADAMM СП — провод 27–365 мм² под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
