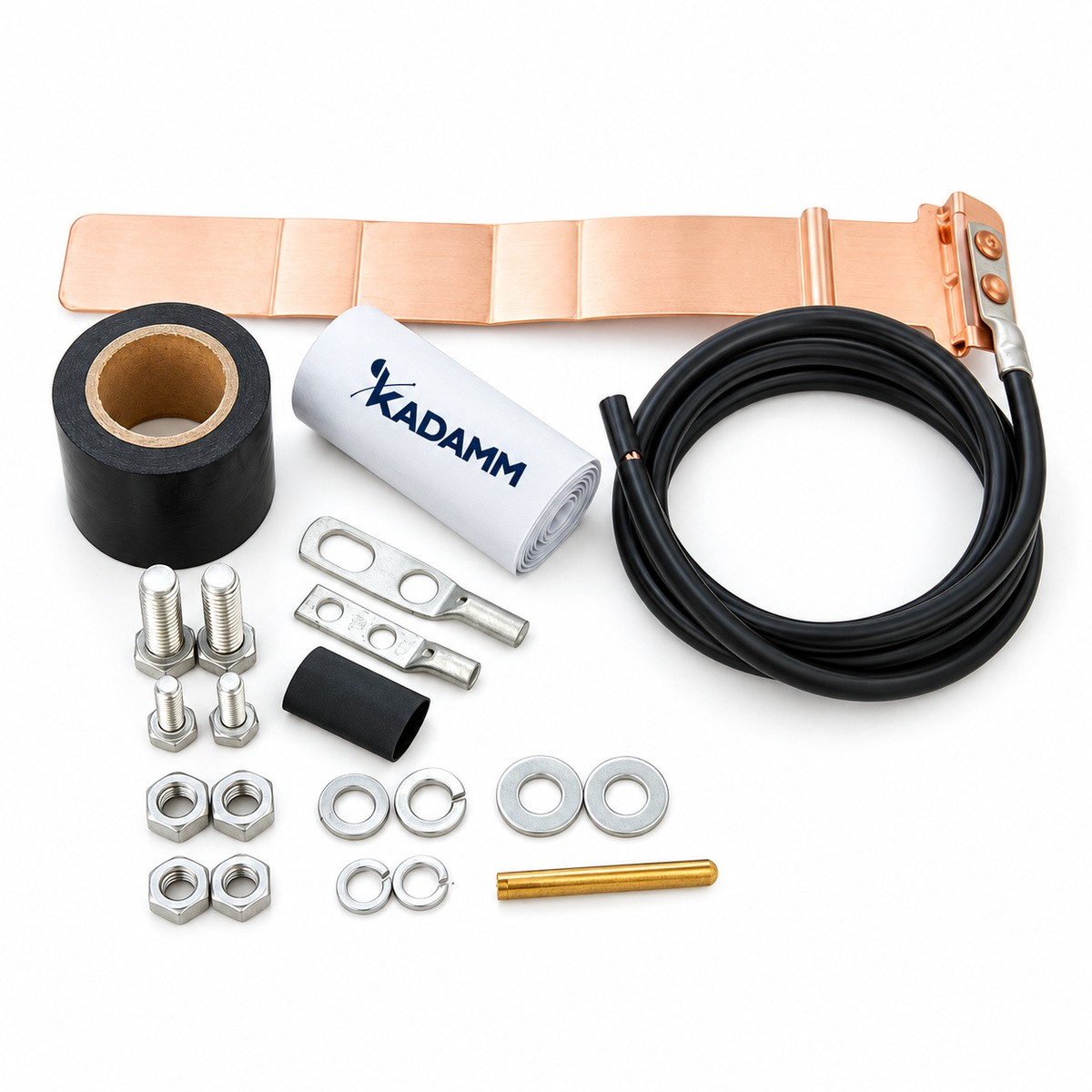

KADAMM УЗ-У — устройства заземления для соединения внешнего проводника коаксиального и фидерного кабеля с шиной заземления опоры: фидеры 1/4–1-5/8". В комплекте — провод заземления с наконечником; у большинства исполнений — ленты для герметизации. Исполнений в серии — 19.
Устройство заземления ставится на фидер после снятия оболочки: хомут охватывает внешний проводник, провод с наконечником крепится к шине заземления. Место контакта герметизируется лентами — комплект указан в таблице исполнений.
Заземляют фидер у антенны, на переходе с опоры и у ввода в аппаратную — это требование монтажа антенно-фидерных трактов: токи молнии уходят в контур заземления, а не в оборудование.
Переходное сопротивление контакта — не более 10 мОм / ≤ 10 мОм (по исполнению). Рабочая температура — -40…+70 °C.
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | -40…+70 °C |
Конструкция
| Параметр | Значение |
|---|---|
| Материал провода заземления | медь / медь, лужёная (по исполнению) |
| Винт | по исполнению |
| Материал винтов | нержавеющая сталь (у части исполнений) |
| Материал шайб | нержавеющая сталь (у части исполнений) |
| Материал пружинных шайб | нержавеющая сталь (у части исполнений) |
| Материал гаек | нержавеющая сталь (у части исполнений) |
| ПВХ-лента | ПВХ (у части исполнений) |
| Бутилкаучуковая лента | бутилкаучук (у части исполнений) |
Электрические характеристики
| Параметр | Значение |
|---|---|
| Переходное сопротивление контакта | не более 10 мОм / ≤ 10 мОм (по исполнению) |
| Артикул | Исполнение | Кабель | Длина провода заземления, м | Сечение провода заземления | Материал хомута заземления | Наконечник | Отверстие наконечника | Герметизация | Масса брутто, кг |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM УЗ-УМ-1/4-3/8-0.6 | Устройство заземления кабеля универсальное малое 1/4–3/8", провод 0,6 м | 1/4"-3/8" | 0,6 | AWG 6 | медь | с двумя отверстиями | 3/8" | бутилкаучук и изоляционная лента | 0,245 |
| KADAMM УЗ-УМ-1/4-3/8-0.7Л | Устройство заземления кабеля универсальное малое 1/4–3/8", провод 0,7 м, лужёная медь | 1/4"-3/8" | 0,7 | 10 мм² | медь, лужёная | с одним отверстием | M8 | бутилкаучук и изоляционная лента | 0,254 |
| KADAMM УЗ-УМ-1/4-3/8-1.0ЛБ | Устройство заземления кабеля универсальное малое 1/4–3/8", провод 1,0 м, лужёная медь, без комплекта герметизации | 1/4"-3/8" | 1 | 13,3 мм² (6 AWG), опционально до 16 мм² | медь | с одним отверстием | M8 | бутилкаучук и изоляционная лента | 0,201 |
| KADAMM УЗ-УМ-1/4-3/8-1.5 | Устройство заземления кабеля универсальное малое 1/4–3/8", провод 1,5 м | — | 1,5 | AWG6 | медь | с двумя отверстиями | 3/8" | бутилкаучук и изоляционная лента | 0,472 |
| KADAMM УЗ-УМ-1/4-3/8-1.5Л | Устройство заземления кабеля универсальное малое 1/4–3/8", провод 1,5 м, лужёная медь | 1/4"-3/8" | 1,5 | AWG 6 | медь, лужёная | с двумя отверстиями | 3/8" | бутилкаучук и изоляционная лента | 0,473 |
| KADAMM УЗ-УН-1/2-3-1.5 | Устройство заземления кабеля универсальное 1/2–3, провод 1,5 м | 1/2"-3" | — | AWG6 | медь | с двумя отверстиями | — | бутилкаучук и изоляционная лента | 0,60 |
| KADAMM УЗ-УН-1/2-3-1.5Л | Устройство заземления кабеля универсальное 1/2–3, провод 1,5 м, лужёная медь | 1/2"-3" | — | AWG6 | лужёная медь | с двумя отверстиями | — | бутилкаучук и изоляционная лента | 0,60 |
| KADAMM УЗ-УН-1/2-3-1.5ЛБ | Устройство заземления кабеля универсальное 1/2–3, провод 1,5 м, лужёная медь, без комплекта герметизации | 1/2"-3" | — | AWG6 | лужёная медь | с двумя отверстиями | — | — | 0,20 |
| KADAMM УЗ-УН-1/2-3-1.5ЛР2 | Устройство заземления кабеля универсальное 1/2–3, провод 1,5 м, лужёная медь | 1/2"-3" | 1,5 | AWG 6 | медь, лужёная | с двумя отверстиями | 3/8" | бутилкаучук и изоляционная лента | 1,805 |
| KADAMM УЗ-УН-1/2-3-1.5ЛР3 | Устройство заземления кабеля универсальное 1/2–3, провод 1,5 м, лужёная медь | 1/2"-3" | — | AWG6, UL1015 | лужёная медь | с двумя отверстиями, соответствует UL | — | бутилкаучук и изоляционная лента | 0,60 |
| KADAMM УЗ-УН-1/2-3-1.5ЛР4 | Устройство заземления кабеля универсальное 1/2–3, провод 1,5 м, лужёная медь | 1/2"-3" | — | AWG6 | лужёная медь | с одним отверстием | 6 мм | — | 0,32 |
| KADAMM УЗ-УН-1/2-3-1.5ЛР5 | Устройство заземления кабеля универсальное 1/2–3, провод 1,5 м, лужёная медь | 1/2"-3" | 1,5 | AWG 6 | медь, лужёная | с двумя отверстиями | 3/8" | бутилкаучук и изоляционная лента | 0,587 |
| KADAMM УЗ-УН-1/4-1.5/8-0.5 | Устройство заземления кабеля универсальное 1/4–1-5/8", провод 0,5 м | 1/4" – 1-5/8" | 0,5 | AWG 6 | медь, лужёная | с одним отверстием | M8 | бутилкаучук и изоляционная лента | 0,23 |
| KADAMM УЗ-УН-1/4-1.5/8-0.5Б | Устройство заземления кабеля универсальное 1/4–1-5/8", провод 0,5 м, без комплекта герметизации | 1/4"-1-5/8" | 0,5 | AWG 6 | медь, лужёная | с одним отверстием | M8 | — | 0,230 |
| KADAMM УЗ-УН-1/4-1.5/8-0.6 | Устройство заземления кабеля универсальное 1/4–1-5/8", провод 0,6 м | 1/4"-1-5/8" | 0,6 | AWG6, UL1015 | медь, лужёная | с одним отверстием | M8 | бутилкаучук и изоляционная лента | 0,251 |
| KADAMM УЗ-УН-1/4-1.5/8-0.6Р2 | Устройство заземления кабеля универсальное 1/4–1-5/8", провод 0,6 м | 1/4" – 1-5/8" | 0,6 | AWG 6 | медь, лужёная | с одним отверстием | M8 | бутилкаучук и изоляционная лента | 0,251 |
| KADAMM УЗ-УН-1/4-1.5/8-0.6Р3 | Устройство заземления кабеля универсальное 1/4–1-5/8", провод 0,6 м | 1/4"-1-5/8" | 0,6 | AWG6, UL1283 | медь, лужёная | с одним отверстием | M8 | бутилкаучук и изоляционная лента | 0,251 |
| KADAMM УЗ-УН-1/4-1.5/8-0.6Р4 | Устройство заземления кабеля универсальное 1/4–1-5/8", провод 0,6 м | 1/4"-1-5/8" | 0,6 | 16мм 2 | медь, лужёная | с одним отверстием | M10 | бутилкаучук и изоляционная лента | 0,194 |
| KADAMM УЗ-УН-1/4-1.5/8-2Б | Устройство заземления кабеля универсальное 1/4–1-5/8", провод 2 м, без комплекта герметизации | 1/4"-1-5/8" | 2 | AWG6 | медь, лужёная | с одним отверстием | M8 | — | 0,460 |
KADAMM УЗ-У применяют при монтаже фидеров базовых станций, радиорелейных и транкинговых систем, телевещания и систем связи на объектах.
Устройство заземления в комплекте по исполнению (хомут, провод с наконечником, крепёж; ленты — у исполнений с герметизацией); паспорт изделия.
У антенны, на переходе фидера с опоры на кабельный мост и у ввода в аппаратную.
фидеры 1/4–1-5/8" — см. таблицу исполнений.
Хомут, провод заземления с наконечником, крепёж; у исполнений с герметизацией — ленты.
Гарантия на KADAMM УЗ-У — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер подберёт исполнение под ваш кабель и опору; доставка по России, сроки — у менеджера.
Поставляем Устройства заземления кабеля универсальные KADAMM УЗ-У — фидеры 1/4–1-5/8" под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
