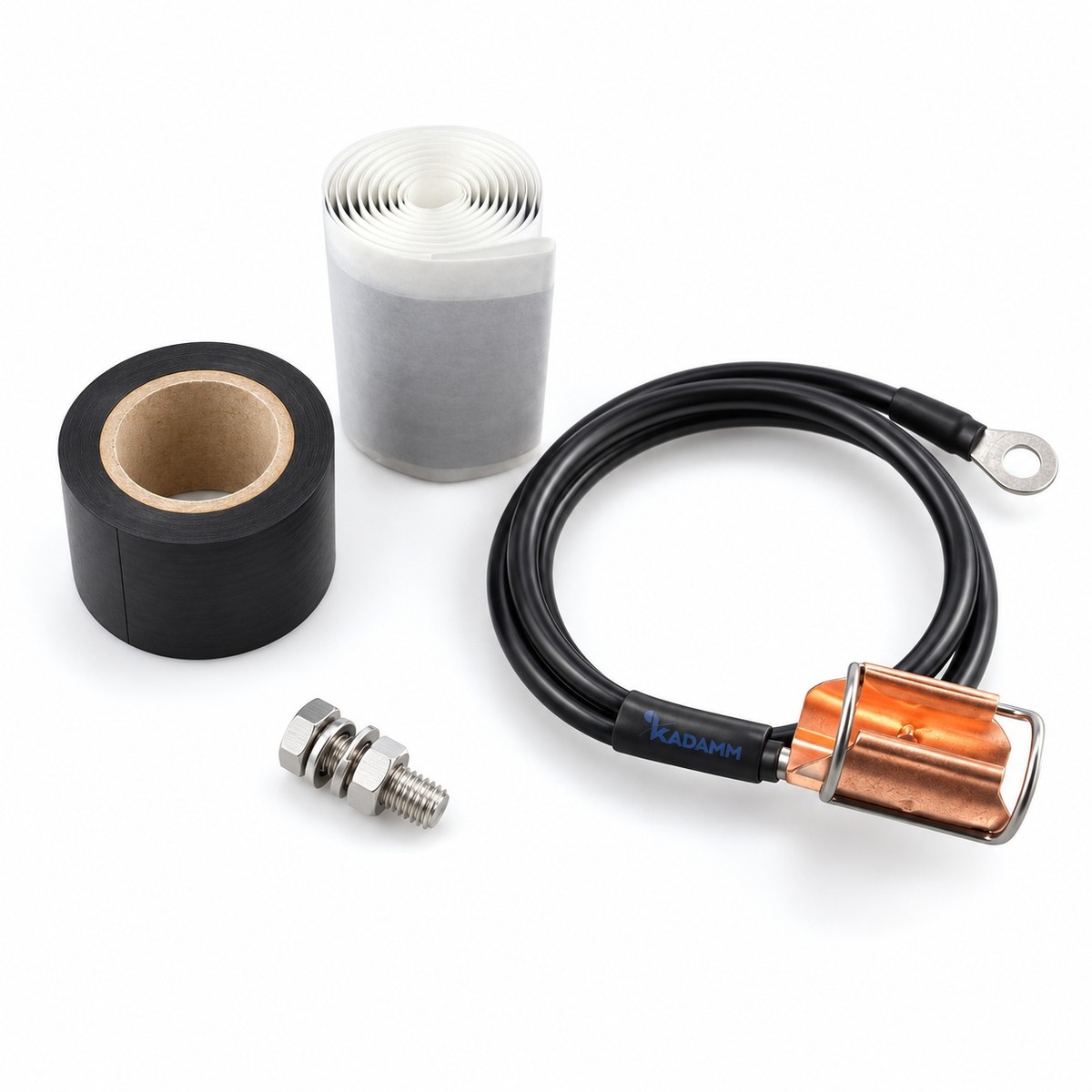

KADAMM УЗ-К — устройства заземления для соединения внешнего проводника коаксиального и фидерного кабеля с шиной заземления опоры: фидеры 1/2–1-5/8". В комплекте — провод заземления с наконечником; у большинства исполнений — ленты для герметизации. Исполнений в серии — 22.
Устройство заземления ставится на фидер после снятия оболочки: хомут охватывает внешний проводник, провод с наконечником крепится к шине заземления. Место контакта герметизируется лентами — комплект указан в таблице исполнений.
Заземляют фидер у антенны, на переходе с опоры и у ввода в аппаратную — это требование монтажа антенно-фидерных трактов: токи молнии уходят в контур заземления, а не в оборудование.
Переходное сопротивление контакта — не более 10 мОм / не более 5 мОм (по исполнению). Рабочая температура — -40…+70 °C.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Переходное сопротивление контакта | не более 10 мОм / не более 5 мОм (по исполнению) |
Конструкция
| Параметр | Значение |
|---|---|
| Материал провода заземления | медь (у части исполнений) |
| Материал винтов | нержавеющая сталь (у части исполнений) |
| Материал шайб | нержавеющая сталь (у части исполнений) |
| Материал пружинных шайб | нержавеющая сталь (у части исполнений) |
| Материал гаек | нержавеющая сталь (у части исполнений) |
| Материал лент | ПВХ и бутилкаучук (у части исполнений) |
| Винт | по исполнению |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | -40…+70 °C (у части исполнений) |
| Артикул | Исполнение | Кабель | Длина провода заземления, м | Сечение провода заземления | Материал хомута заземления | Наконечник | Отверстие наконечника | Герметизация | Масса брутто, кг |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM УЗ-К-1.1/4-0.6Б | Устройство заземления кабеля с клипсой 1-1/4", провод 0,6 м, без комплекта герметизации | 1-1/4" | 0,6 (опционально до 3) | 6 AWG | медь | с одним отверстием | 8,4 мм | бутилкаучук и изоляционная лента | 0,64 |
| KADAMM УЗ-К-1.1/4-1.5 | Устройство заземления кабеля с клипсой 1-1/4", провод 1,5 м | 1-1/4" | 1,5 | 6 AWG | медь | с двумя отверстиями | 3/8" | бутилкаучук и изоляционная лента | 0,518 |
| KADAMM УЗ-К-1.5/8-1.5 | Устройство заземления кабеля с клипсой 1-5/8", провод 1,5 м | 1-5/8" | 1,5 | 6 AWG | медь | с двумя отверстиями | 3/8" | бутилкаучук и изоляционная лента | 0,526 |
| KADAMM УЗ-К-1/2-0.5 | Устройство заземления кабеля с клипсой 1/2", провод 0,5 м | 1/2" | 0,5 | 6 AWG | медь | с одним отверстием | M10 | бутилкаучук и изоляционная лента | 0,339 |
| KADAMM УЗ-К-1/2-0.6 | Устройство заземления кабеля с клипсой 1/2", провод 0,6 м | 1/2" | 0,6 | 6 AWG | медь | с одним отверстием | 8,4 мм | бутилкаучук и изоляционная лента | 0,308 |
| KADAMM УЗ-К-1/2-0.6Л | Устройство заземления кабеля с клипсой 1/2", провод 0,6 м, лужёная медь | 1/2" | 0,6 | 6 AWG | медь, лужёная | с одним отверстием | 8,4 мм | бутилкаучук и изоляционная лента | 0,308 |
| KADAMM УЗ-К-1/2-1.22Л | Устройство заземления кабеля с клипсой 1/2", провод 1,22 м, лужёная медь | 1/2" | 1,22 | 6 AWG | медь, лужёная | с двумя отверстиями | 10,2 мм | бутилкаучук и изоляционная лента | 0,756 |
| KADAMM УЗ-К-1/2-1.2Л | Устройство заземления кабеля с клипсой 1/2", провод 1,2 м, лужёная медь | 1/2" | 1,2 | 16мм² | медь, лужёная | с двумя отверстиями | 10,2 мм | бутилкаучук и изоляционная лента | 0,756 |
| KADAMM УЗ-К-1/2-1.5 | Устройство заземления кабеля с клипсой 1/2", провод 1,5 м | 1/2" | 1,5 | 6 AWG | медь | с двумя отверстиями | 3/8" | бутилкаучук и изоляционная лента | 0,505 |
| KADAMM УЗ-К-1/2С-1 | Устройство заземления кабеля с клипсой 1/2" суперфлекс, провод 1 м | 1/2" суперфлекс | 1 | 6 AWG | медь | с одним отверстием | 8,4 мм | бутилкаучук и изоляционная лента | 0,308 |
| KADAMM УЗ-К-7/8-0.5 | Устройство заземления кабеля с клипсой 7/8", провод 0,5 м | 7/8" | 0,5 | 6 AWG | медь | с одним отверстием | 8,4 мм | бутилкаучук и изоляционная лента | 0,31 |
| KADAMM УЗ-К-7/8-0.55Л | Устройство заземления кабеля с клипсой 7/8", провод 0,55 м, лужёная медь | 7/8" | 0,55 | 6 AWG | медь, лужёная | с двумя отверстиями | 3/8" | — | 0,235 |
| KADAMM УЗ-К-7/8-0.6 | Устройство заземления кабеля с клипсой 7/8", провод 0,6 м | 7/8" | 0,6 | 6 AWG | медь | с одним отверстием | 8,4 мм | бутилкаучук и изоляционная лента | 0,37 |
| KADAMM УЗ-К-7/8-0.6Б | Устройство заземления кабеля с клипсой 7/8", провод 0,6 м, без комплекта герметизации | 7/8" | 0,6 | 6 AWG | медь | с одним отверстием | 8,4 мм | бутилкаучук и изоляционная лента | 0,16 |
| KADAMM УЗ-К-7/8-0.6Л | Устройство заземления кабеля с клипсой 7/8", провод 0,6 м, лужёная медь | 7/8" | 0,6 | 6 AWG | медь, лужёная | с одним отверстием | 8,4 мм | бутилкаучук и изоляционная лента | 0,37 |
| KADAMM УЗ-К-7/8-0.6Р2 | Устройство заземления кабеля с клипсой 7/8", провод 0,6 м | 7/8" | 0,6 | 6 AWG | медь | с двумя отверстиями | 8,4 мм | бутилкаучук и изоляционная лента | 0,378 |
| KADAMM УЗ-К-7/8-1 | Устройство заземления кабеля с клипсой 7/8", провод 1 м | 7/8" | 1 | 6 AWG | медь | с одним отверстием | 10,5 мм | бутилкаучук и изоляционная лента | 0,422 |
| KADAMM УЗ-К-7/8-1.22Л | Устройство заземления кабеля с клипсой 7/8", провод 1,22 м, лужёная медь | 7/8" | 1,22 | 6 AWG | медь, лужёная | с двумя отверстиями | 10,2 мм | бутилкаучук и изоляционная лента | 0,768 |
| KADAMM УЗ-К-7/8-1.5 | Устройство заземления кабеля с клипсой 7/8", провод 1,5 м | 7/8" | 1,5 | 6 AWG | медь | с двумя отверстиями | 3/8" | бутилкаучук и изоляционная лента | 0,516 |
| KADAMM УЗ-КХ-1.5/8 | Хомут заземления с клипсой для кабеля 1-5/8", медь (без провода) | 1-5/8" | — | — | медь | с двумя отверстиями | — | — | 0,054 |
| KADAMM УЗ-КХ-1/2 | Хомут заземления с клипсой для кабеля 1/2", медь (без провода) | 1/2" | — | — | медь | с двумя отверстиями | — | — | 0,019 |
| KADAMM УЗ-КХ-7/8 | Хомут заземления с клипсой для кабеля 7/8", медь (без провода) | 7/8" | — | — | медь | с двумя отверстиями | — | — | 0,034 |
KADAMM УЗ-К применяют при монтаже фидеров базовых станций, радиорелейных и транкинговых систем, телевещания и систем связи на объектах.
Устройство заземления в комплекте по исполнению (хомут, провод с наконечником, крепёж; ленты — у исполнений с герметизацией); паспорт изделия.
У антенны, на переходе фидера с опоры на кабельный мост и у ввода в аппаратную.
фидеры 1/2–1-5/8" — см. таблицу исполнений.
Хомут, провод заземления с наконечником, крепёж; у исполнений с герметизацией — ленты.
Гарантия на KADAMM УЗ-К — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер подберёт исполнение под ваш кабель и опору; доставка по России, сроки — у менеджера.
Поставляем Устройства заземления кабеля с хомутом-клипсой KADAMM УЗ-К — фидеры 1/2–1-5/8" под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
