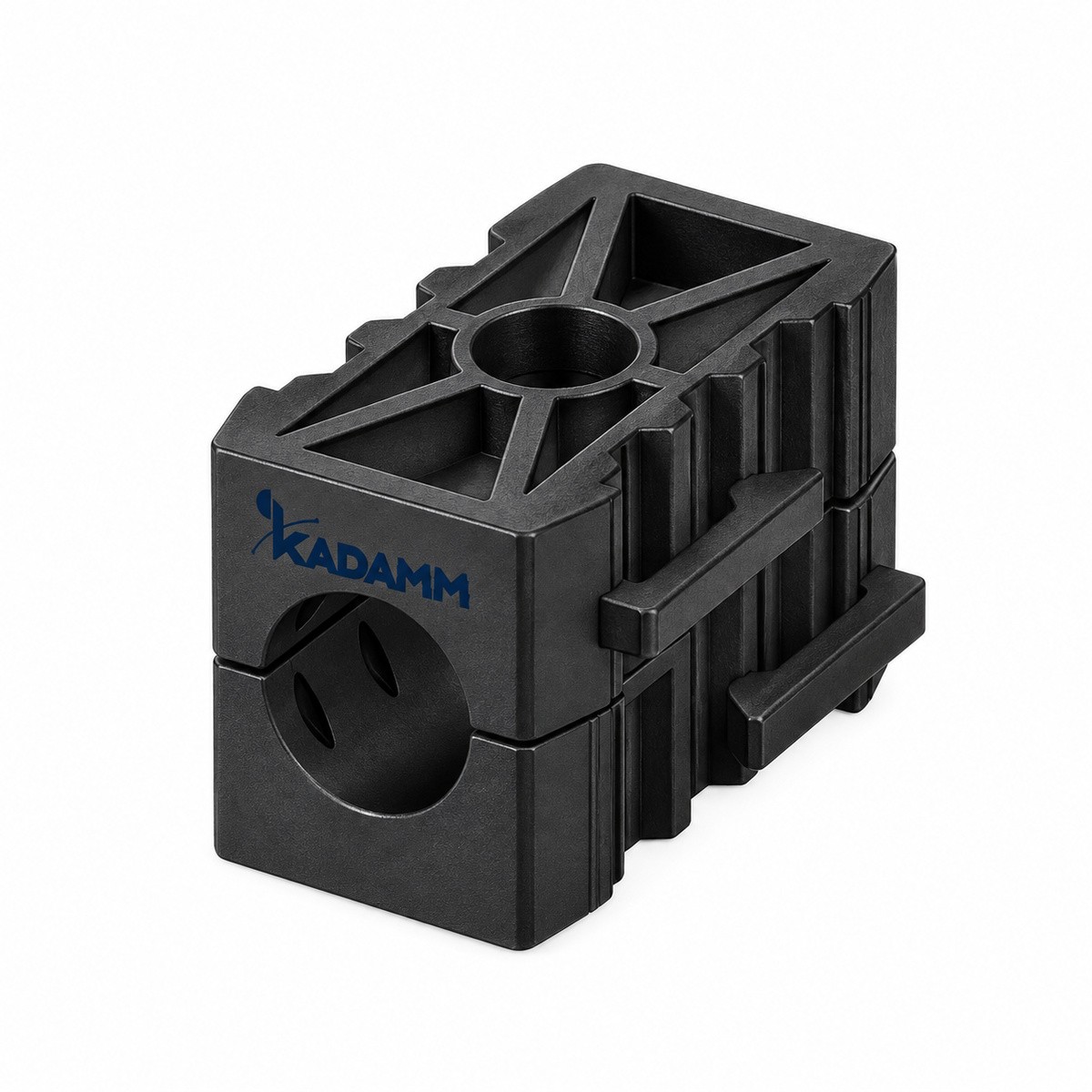

KADAMM ДК — кабельные блоки (держатели из полублоков) для крепления фидеров и кабелей на шпильку, профиль или адаптер: на 1–2 места, фидеры 1/4–2-1/4". Исполнений в серии — 33.
Кабельный блок состоит из двух полублоков с гнёздами под кабель; блоки ставятся в стопку на шпильку или крепятся к адаптеру, уголку и профилю. Так на одной точке крепления собирают несколько ярусов кабелей.
Исполнения серии KADAMM ДК: на 1–2 места, фидеры 1/4–2-1/4". Материал блока — полипропилен (PP) / полипропилен с 25 % стекловолокна / полиамид PA6 (по исполнению).
Рабочая температура — -40…+85 °C. Стойкость к ультрафиолету — ≥1000 ч, по ISO4892.3-1994 / ≥720 ч, по ISO4892.3-1994 (по исполнению).
Конструкция
| Параметр | Значение |
|---|---|
| Цвет | чёрный |
| Материал | полипропилен (PP) / полипропилен с 30 % стекловолокна (по исполнению) |
| Крепление | отверстие под шпильку 3/8" или M10 / отверстие под шпильку M8 (по исполнению) |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | -40…+85 °C |
| Стойкость к УФ-излучению | ≥1000 ч, по ISO4892.3-1994 / ≥720 ч, по ISO4892.3-1994 (по исполнению) |
| Механическая прочность | двукратный вес кабеля (у части исполнений) |
Размеры
| Параметр | Значение |
|---|---|
| Ширина | по исполнению |
| Длина | по исполнению |
| Артикул | Исполнение | Диаметр по оболочке, мин. | Диаметр по оболочке, макс. | Материал держателя (блока) | Высота | Масса брутто, кг |
|---|---|---|---|---|---|---|
| KADAMM ДК-1х1.1/4-Ф10 | 1×1-1/4" | 39 мм | 41 мм | — | 49 мм | — |
| KADAMM ДК-1х1.1/4-Ф10Р2 | 1×1-1/4" | — | — | полипропилен (PP) | 55,0 мм | 0,73 |
| KADAMM ДК-1х1.1/4-Ф8 | 1×1-1/4" | — | — | полипропилен | 54,0 мм | 0,073 |
| KADAMM ДК-1х1.1/4-Ф8С | 1×1-1/4" | — | — | полипропилен с 25 % стекловолокна | 54,0 мм | 0,073 |
| KADAMM ДК-1х1.5/8 | 1×1-5/8" | 49 мм | 51 мм | — | 49 мм | 0,773 |
| KADAMM ДК-1х1.5/8-Ф8С | 1×1-5/8" | — | — | полипропилен с 25 % стекловолокна | 49,0 мм | 0,079 |
| KADAMM ДК-1х1.5/8Р2 | 1×1-5/8" | 49 мм | 51 мм | — | 49 мм | 0,035 |
| KADAMM ДК-1х1/2 | 1×1/2" | 15,0 мм | 17,0 мм | полиамид PA6 | 13,4 мм | 0,015 |
| KADAMM ДК-1х1/2Р2 | 1×1/2" | — | 16,5 мм | — | 36 мм | 0,16 |
| KADAMM ДК-1х1/2Р3 | 1×1/2" | — | 16,5 мм | — | 36 мм | 0,006 |
| KADAMM ДК-1х1/2Р4 | 1×1/2" | 15,0 мм | 17,0 мм | полиамид PA6 | 13,4 мм | 0,008 |
| KADAMM ДК-1х1/2С | 1×1/2" суперфлекс | — | 16,5 мм | — | 36 мм | 0,007 |
| KADAMM ДК-1х2.1/4-Ф10 | 1×2-1/4" | — | — | полипропилен с 30 % стекловолокна | 50,8 мм | 1,10 |
| KADAMM ДК-1х3/8 | 1×3/8" | 10 мм | 11 мм | — | 37 мм | 0,005 |
| KADAMM ДК-1х5/8 | 1×5/8" | 21 мм | 23 мм | — | 45 мм | 0,014 |
| KADAMM ДК-1х5/8-Ф10 | 1×5/8" | 21,0 мм | 23,0 мм | полипропилен (PP) | 40,0 мм | 0,013 |
| KADAMM ДК-1х5/8Р2 | 1×5/8" | 19,5 мм | 20,5 мм | — | 39 мм | 0,012 |
| KADAMM ДК-1х7/8 | 1×7/8" | 26 мм | 28 мм | — | 49,5 мм | 0,4 |
| KADAMM ДК-1х7/8Р2 | 1×7/8" | 26 мм | 28 мм | — | 49,5 мм | 0,02 |
| KADAMM ДК-2х1.1/4 | 2×1-1/4" | 39 мм | 41 мм | — | 44 мм | 0,76 |
| KADAMM ДК-2х1.1/4-Ф8С | 2×1-1/4" | — | — | полипропилен с 25 % стекловолокна | 42,0 мм | 0,089 |
| KADAMM ДК-2х1.5/8 | 2×1-5/8" | 49 мм | 51 мм | — | 44 мм | 1,196 |
| KADAMM ДК-2х1/2 | 2×1/2" | 15 мм | 16,5 мм | — | 36,5 мм | 0,22 |
| KADAMM ДК-2х1/2-Ф10 | 2×1/2" | — | — | полипропилен (PP) | 36,5 мм | 0,022 |
| KADAMM ДК-2х1/2-Ф8 | 2×1/2" | — | — | полипропилен (PP) | 36,0 мм | 0,009 |
| KADAMM ДК-2х1/2С | 2×1/2" суперфлекс | 13 мм | 14 мм | — | 40 мм | 0,2 |
| KADAMM ДК-2х1/4-Ф10 | 2×1/4" | — | — | полипропилен | 13,2 мм | 0,079 |
| KADAMM ДК-2х2.1/4 | 2×2-1/4" | 63 мм | 65 мм | — | 44 мм | 1,488 |
| KADAMM ДК-2х3/8 | 2×3/8" | 9,5 мм | 11 мм | — | 36 мм | 0,122 |
| KADAMM ДК-2х5/8 | 2×5/8" | 21 мм | 23,5 мм | — | 40 мм | 0,368 |
| KADAMM ДК-2х7/8 | 2×7/8" | 27 мм | 28,5 мм | — | 36 мм | 0,365 |
| KADAMM ДК-2х7/8-Ф10 | 2×7/8" | — | — | полипропилен (PP) | 36,0 мм | 0,036 |
| KADAMM ДК-2х7/8-Ф8С | 2×7/8" | — | — | полипропилен с 25 % стекловолокна | 40,0 мм | 0,045 |
KADAMM ДК применяют на фидерных трассах базовых станций, в кабельных шахтах и на кабельных лестницах, где кабели прокладываются ярусами.
Кабельный блок (полублоки); исполнения «в комплекте» — с крепежом, см. таблицу; паспорт изделия.
На шпильку, профиль, уголковый адаптер или стойку-отвод — блоки можно ставить в стопку.
Числом мест, диаметрами кабелей и монтажным отверстием — см. таблицу исполнений.
Рабочая температура — -40…+85 °C.
Гарантия на KADAMM ДК — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер подберёт исполнение под ваш кабель и опору; доставка по России, сроки — у менеджера.
Поставляем Держатели кабельные блочные для фидера KADAMM ДК — на 1–2 места, фидеры 1/4–2-1/4" под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
