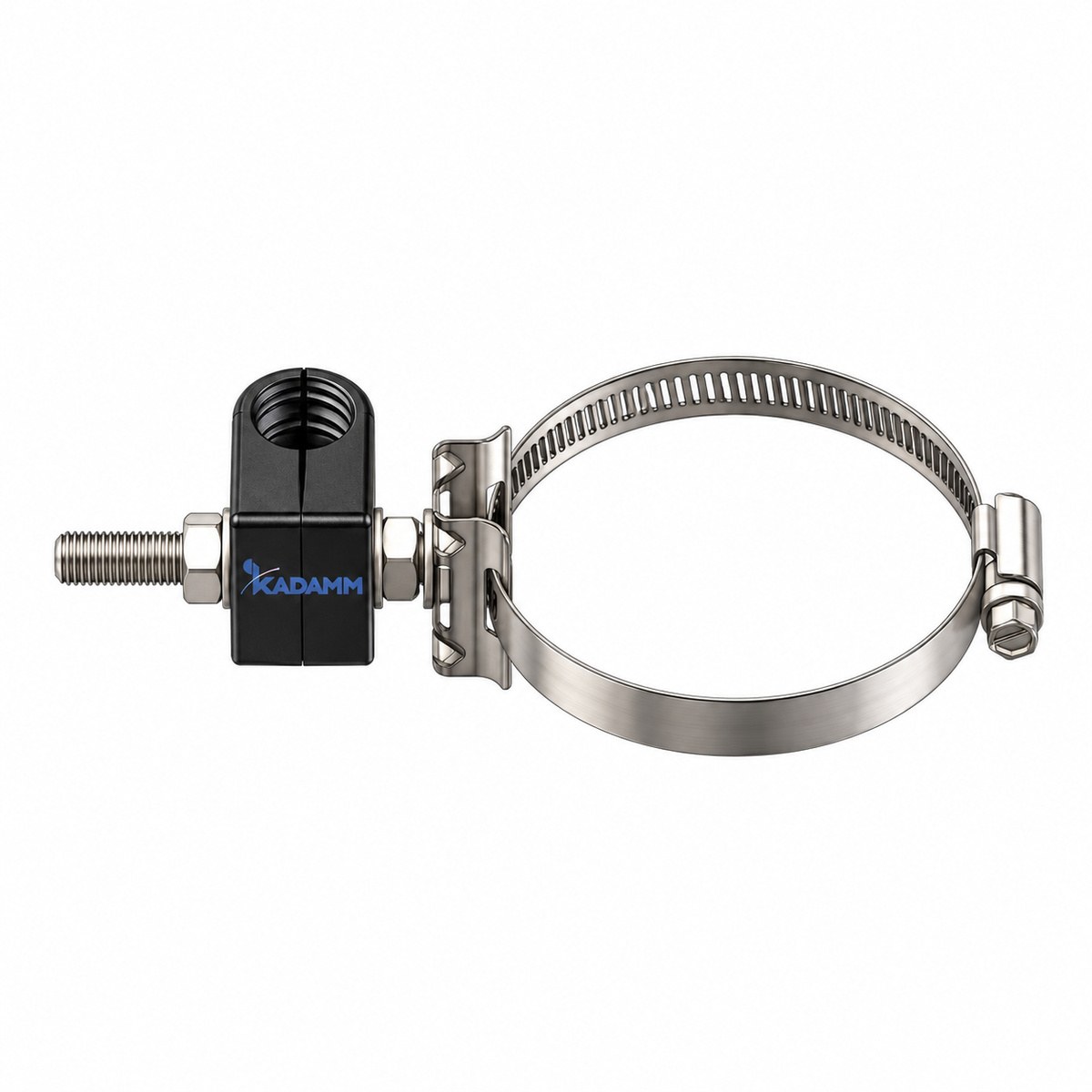

KADAMM КУ-Т — крепёжные устройства, которые ставятся на трубостойку или мачту ленточным хомутом без сверления: на 1–6 мест, фидеры 1/2", кабели Ø4–14 мм. Исполнений в серии — 4.
Держатель из полублоков фиксирует кабели в гнёздах, а сам узел крепится к трубе стяжным ленточным хомутом: опору не сверлят, положение на трубе можно изменить при перекладке трассы.
Исполнения серии KADAMM КУ-Т: на 1–6 мест, фидеры 1/2", кабели Ø4–14 мм. Держатель — полипропилен (PP).
Рабочая температура — -40…+85 °C.
Конструкция
| Параметр | Значение |
|---|---|
| Материал держателя (блока) | полипропилен (PP) |
| Крепление | крепёж M8 |
| Материал держателя | сталь Q195, электролитическое цинкование (у части исполнений) |
| Материал крепежа | нержавеющая сталь AISI 304 (у части исполнений) |
| Цвет держателя | серый, чёрный / чёрный (по исполнению) |
| Материал уплотнителя | EPDM (у части исполнений) |
| Цвет уплотнителя | серый, чёрный (у части исполнений) |
| Цвет металла | натуральный (у части исполнений) |
Размеры
| Параметр | Значение |
|---|---|
| Ширина | 44,5 мм |
| Высота | 36,0 мм / 40,0 мм (по исполнению) |
| Длина | по исполнению |
| Длина шпильки | 120,0 мм / 70,0 мм / 90,0 мм (по исполнению) |
| Диаметр трубы | 35-125 мм (у части исполнений) |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | -40…+85 °C |
| Механическая прочность | двукратный вес кабеля |
| Стойкость к УФ-излучению | ≥720 ч, по ISO4892.3-1994 |
Масса и поставка
| Параметр | Значение |
|---|---|
| Масса брутто, кг | по исполнению |
| Артикул | Исполнение | Число кабелей | Диаметр кабеля, мин. | Диаметр кабеля, макс. | Кабель 1: диаметр, мин. | Кабель 1: диаметр, макс. | Кабель 2: диаметр, мин. | Кабель 2: диаметр, макс. | Материал металлических частей |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КУ-Т-1х1/2 | 1×1/2", нержавеющая сталь AISI 304 | 1 | 16,0 мм | 17,0 мм | — | — | — | — | нержавеющая сталь AISI 304 |
| KADAMM КУ-Т-1х4-7+1х9-14 | 1×4-7 мм + 1×9-14 мм, нержавеющая сталь AISI 304 | 2 | — | — | 4,0 мм | 7,0 мм | 9,0 мм | 14,0 мм | — |
| KADAMM КУ-Т-2х4-7+2х9-14 | 2×4-7 мм + 2×9-14 мм, нержавеющая сталь AISI 304 | 4 | — | — | 4,0 мм | 7,0 мм | 9,0 мм | 14,0 мм | — |
| KADAMM КУ-Т-3х4-7+3х9-14 | 3×4-7 мм + 3×9-14 мм, нержавеющая сталь AISI 304 | 6 | — | — | 4,0 мм | 7,0 мм | 9,0 мм | 14,0 мм | — |
KADAMM КУ-Т применяют на трубостойках, мачтах и опорах круглого сечения при прокладке кабелей к антеннам и выносным радиомодулям (RRU).
Крепёжное устройство с хомутом в сборе; паспорт изделия.
Ленточным хомутом на трубу или мачту, без сверления.
Числом мест и диаметрами кабелей (на 1–6 мест; фидеры 1/2", кабели Ø4–14 мм) — см. таблицу исполнений.
Гарантия на KADAMM КУ-Т — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер подберёт исполнение под ваш кабель и опору; доставка по России, сроки — у менеджера.
Поставляем Крепёжные устройства кабеля с хомутом на трубу KADAMM КУ-Т — на 1–6 мест, фидеры 1/2", кабели Ø4–14 мм под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
