Крепёжные устройства кабеля проходные комбинированные (оптика + питание RRU) KADAMM КУ-П-К — на 2–16 мест, фидеры 1/2–7/8", кабели Ø4–29 мм Крепёжные устройства кабеля проходные комбинированные (оптика + питание RRU) KADAMM КУ-П-К — на 2–16 мест, фидеры 1/2–7/8", кабели Ø4–29 мм

Крепёжные устройства кабеля проходные комбинированные (оптика + питание RRU) KADAMM КУ-П-К — на 2–16 мест, фидеры 1/2–7/8", кабели Ø4–29 мм

Код: КУ-П-К

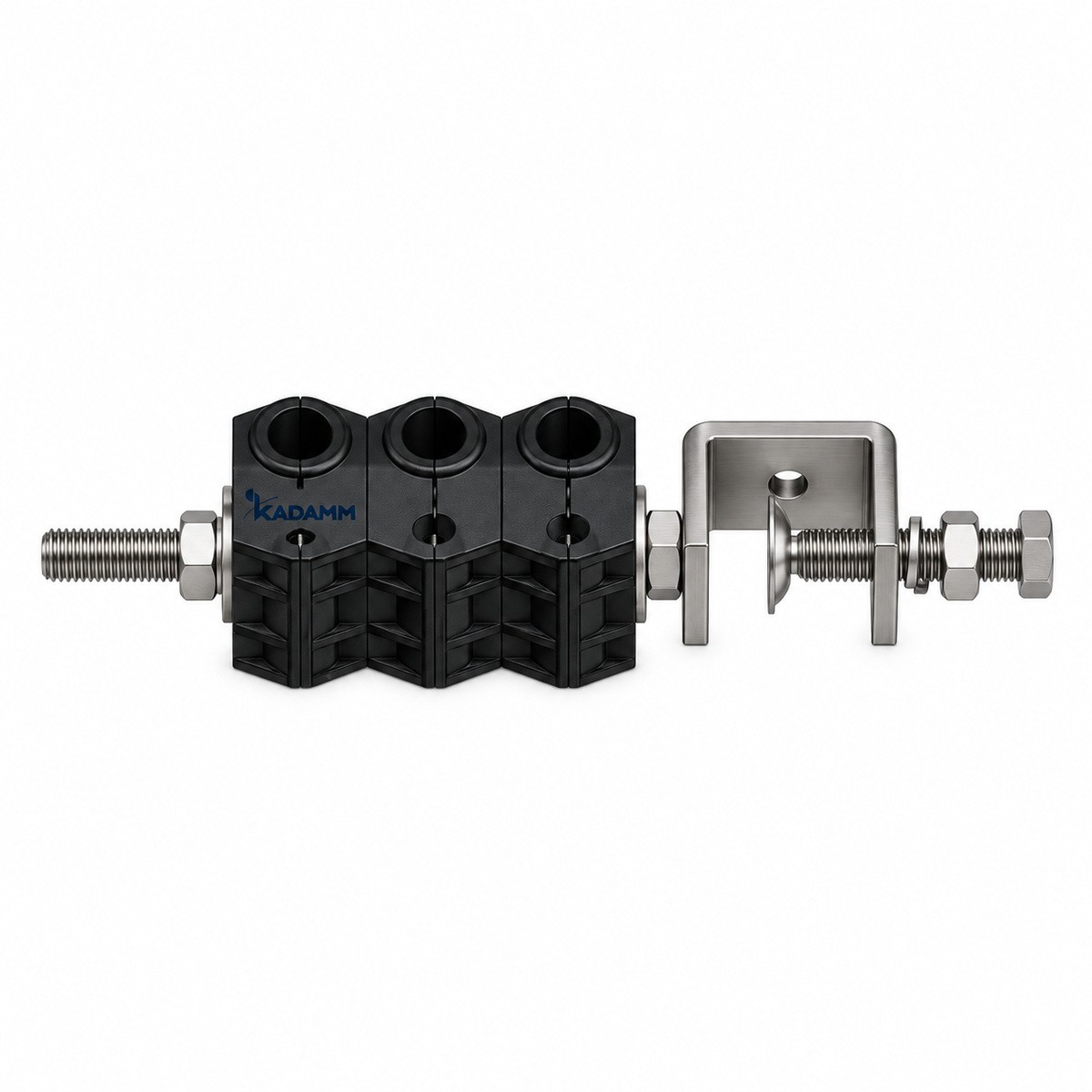

Крепёжные устройства кабеля проходные комбинированные (оптика + питание RRU) KADAMM КУ-П-К — на 2–16 мест, фидеры 1/2–7/8", кабели Ø4–29 мм
KADAMM КУ-П-К — техническое описание (PDF) KADAMM — каталог креплений и монтажа АФУ (PDF)
Производитель:
KADAMM

Все товары бренда
Только оригинальные
товары бренда i
0 ₽
Цена по запросу
Добавить в корзину
Запросить цену
Количество
шт
Звоните:
+7 495 109 02 08
Пишите: sales@bbrc.ru
KADAMM · Крепления фидера

Крепёжные устройства кабеля проходные комбинированные (оптика + питание RRU) KADAMM КУ-П-К — на 2–16 мест, фидеры 1/2–7/8", кабели Ø4–29 мм

KADAMM КУ-П-К — проходные крепёжные устройства для прокладки фидеров и кабелей по металлоконструкциям опор, мачт, кабельных лестниц и уголков: на 2–16 мест, фидеры 1/2–7/8", кабели Ø4–29 мм. Держатель из двух полублоков стягивается сквозной шпилькой, металлическая часть — нержавеющая сталь AISI 304 / сталь Q235 (по исполнению). Исполнений в серии — 54.

KADAMM КУ-П-К
54
Исполнений в серии
2–16 мест
Число мест
-40…+85 °C
Рабочая температура
нержавеющая сталь AISI 304
Материал

Описание

Крепёжное устройство фиксирует кабели на трассе через равные промежутки и снимает с них вес вертикального участка: кабель лежит в профилированном гнезде полублока и не пережимается, а сам держатель закреплён на опоре скобой или шпилькой.

Исполнения серии KADAMM КУ-П-К различаются числом мест и диаметрами кабелей: на 2–16 мест, фидеры 1/2–7/8", кабели Ø4–29 мм. Материал металлических частей — нержавеющая сталь AISI 304 / сталь Q235 (по исполнению); держатель — полипропилен (PP) / полиоксиметилен (POM) (по исполнению).

Рабочая температура — -40…+85 °C. Стойкость к ультрафиолету — ≥720 ч, по ISO4892.3-1994.

Ключевые особенности

Не пережимает кабельГнёзда полублоков повторяют диаметр кабеля: оболочка и внешний проводник фидера не деформируются.
Монтаж на опоруКрепление — крепёж M8 / крепёж M6 (по исполнению) — к уголку, полке, перекладине кабельной лестницы или кронштейну.
Наружная установкаМеталл — нержавеющая сталь AISI 304 / сталь Q235 (по исполнению); держатель — полипропилен (PP) / полиоксиметилен (POM) (по исполнению); рабочая температура -40…+85 °C.
Одна трасса — одно изделиеМногоместные исполнения (на 2–16 мест) ведут несколько кабелей одной точкой крепления.

Технические характеристики

Конструкция

ПараметрЗначение
Цвет держателячёрный
Цвет металланатуральный (у части исполнений)
Материал держателя (блока)полиоксиметилен (POM) / полипропилен (PP) (по исполнению)
Материал уплотнителяEPDM / EPDM, серый (по исполнению)
Цвет уплотнителясерый, чёрный / чёрный (по исполнению)
Креплениекрепёж M6 / крепёж M8 (по исполнению)

Условия эксплуатации

ПараметрЗначение
Рабочая температура-40…+85 °C
Механическая прочностьдвукратный вес кабеля
Стойкость к УФ-излучению≥720 ч, по ISO4892.3-1994

Размеры

ПараметрЗначение
Высотапо исполнению
Ширинапо исполнению

Масса и поставка

ПараметрЗначение
Масса брутто, кгпо исполнению

Исполнения серии

АртикулИсполнениеЧисло кабелейКабель 1: диаметр, мин.Кабель 1: диаметр, макс.Кабель 2: диаметр, мин.Кабель 2: диаметр, макс.Материал металлических частейДлинаДлина шпильки
KADAMM КУ-П-1х21-23+1х16-17+1х4-71×21-23 мм + 1×16-17 мм + 1×4-7 мм, нержавеющая сталь AISI 304321,0 мм23,0 мм16,0 мм17,0 ммнержавеющая сталь AISI 304200,0 мм130,0 мм
KADAMM КУ-П-1х4-8+1х11-22ЦЛ1×4-8 мм + 1×11-22 мм, сталь Q235 с цинкламельным покрытием24,0 мм8,0 мм11,0 мм22,0 ммсталь Q235150,0 мм80,0 мм
KADAMM КУ-П-1х4-8+1х15-22Ц1×4-8 мм + 1×15-22 мм, сталь Q235 с цинкламельным покрытием24,0 мм8,0 мм15,0 мм—сталь Q235160,0 мм90,0 мм
KADAMM КУ-П-1х4-8+1х17-191×4-8 мм + 1×17-19 мм, нержавеющая сталь AISI 30424,0 мм8,0 мм17,0 мм19,0 ммнержавеющая сталь AISI 304150,0 мм80,0 мм
KADAMM КУ-П-1х4-8+1х22-291×4-8 мм + 1×22-29 мм, нержавеющая сталь AISI 30424,0 мм8,0 мм22,0 мм29,0 ммнержавеющая сталь AISI 304160,0 мм90,0 мм
KADAMM КУ-П-1х4-8+1х27-291×4-8 мм + 1×27-29 мм, нержавеющая сталь AISI 30424,0 мм8,0 мм27,0 мм—нержавеющая сталь AISI 304150,0 мм80,0 мм
KADAMM КУ-П-1х5-7+1х15-171×5-7 мм + 1×15-17 мм, нержавеющая сталь AISI 30425,0 мм7,0 мм15,0 мм17,0 ммнержавеющая сталь AISI 304140,0 мм70,0 мм
KADAMM КУ-П-1х5-8+1х10-111×5-8 мм + 1×10-11 мм, нержавеющая сталь AISI 30425,0 мм8,0 мм——нержавеющая сталь AISI 304160,0 мм90,0 мм
KADAMM КУ-П-1х5-8+1х16-171×5-8 мм + 1×16-17 мм, нержавеющая сталь AISI 30425,0 мм8,0 мм16,0 мм17,0 ммнержавеющая сталь AISI 304160,0 мм90,0 мм
KADAMM КУ-П-1х7/8+1х4-71×7/8" + 1×4-7 мм, нержавеющая сталь AISI 304227,0 мм28,0 мм4,0 мм7,0 ммнержавеющая сталь AISI 304190,0 мм120,0 мм
KADAMM КУ-П-2х11-23+2х4-72×11-23 мм + 2×4-7 мм, нержавеющая сталь AISI 304411,0 мм23,0 мм4,0 мм7,0 ммнержавеющая сталь AISI 304190,0 мм120,0 мм
KADAMM КУ-П-2х11-23+4х4-72×11-23 мм + 4×4-7 мм, нержавеющая сталь AISI 304611,0 мм23,0 мм4,0 мм7,0 ммнержавеющая сталь AISI 304210,0 мм140,0 мм
KADAMM КУ-П-2х21+1х7-112×21 мм + 1×7-11 мм, нержавеющая сталь AISI 3043——7,0 мм11,0 ммнержавеющая сталь AISI 304240,0 мм170,0 мм
KADAMM КУ-П-2х25-26+12х5+2х72×25-26 мм + 12×5 мм + 2×7 мм, нержавеющая сталь AISI 3041625,0 мм26,0 мм——нержавеющая сталь AISI 304260,0 мм190,0 мм
KADAMM КУ-П-2х4-7+2х15-252×4-7 мм + 2×15-25 мм, нержавеющая сталь AISI 30444,0 мм7,0 мм15,0 мм25,0 ммнержавеющая сталь AISI 304170,0 мм100,0 мм
KADAMM КУ-П-2х4-7+2х9-142×4-7 мм + 2×9-14 мм, нержавеющая сталь AISI 30444,0 мм7,0 мм9,0 мм14,0 ммнержавеющая сталь AISI 304180,0 мм110,0 мм
KADAMM КУ-П-2х4.5-7+2х10-15Ц2×4.5-7 мм + 2×10-15 мм, сталь Q235 с цинкламельным покрытием44,5 мм7,0 мм10,0 мм15,0 ммсталь Q235160,0 мм90,0 мм
KADAMM КУ-П-2х4.5-7+2х22-29Ц2×4.5-7 мм + 2×22-29 мм, сталь Q235 с цинкламельным покрытием44,5 мм7,0 мм22,0 мм29,0 ммсталь Q235210,0 мм140,0 мм
KADAMM КУ-П-2х4.6-8+2х12.3-132×4.6-8 мм + 2×12.3-13 мм, нержавеющая сталь AISI 30444,6 мм8,0 мм12,3 мм13,0 ммнержавеющая сталь AISI 304160,0 мм90,0 мм
KADAMM КУ-П-2х4.6-8+2х9-12.32×4.6-8 мм + 2×9-12.3 мм, нержавеющая сталь AISI 30444,6 мм8,0 мм9,0 мм12,3 ммнержавеющая сталь AISI 304160,0 мм90,0 мм
KADAMM КУ-П-2х5-8+1х10-112×5-8 мм + 1×10-11 мм, нержавеющая сталь AISI 30435,0 мм8,0 мм——нержавеющая сталь AISI 304180,0 мм110,0 мм
KADAMM КУ-П-2х7/8+1х1/22×7/8" + 1×1/2", нержавеющая сталь AISI 304327,0 мм28,0 мм16,0 мм17,0 ммнержавеющая сталь AISI 304230,0 мм160,0 мм
KADAMM КУ-П-3х13-20+9х4.5-5.53×13-20 мм + 9×4.5-5.5 мм, нержавеющая сталь AISI 3041213,0 мм20,0 мм4,5 мм5,5 ммнержавеющая сталь AISI 304190,0 мм120,0 мм
KADAMM КУ-П-3х17-20+3х7-93×17-20 мм + 3×7-9 мм, нержавеющая сталь AISI 304617,0 мм20,0 мм7,0 мм9,0 ммнержавеющая сталь AISI 304190,0 мм120,0 мм
KADAMM КУ-П-3х4-7+1х9-143×4-7 мм + 1×9-14 мм, нержавеющая сталь AISI 30444,0 мм7,0 мм9,0 мм14,0 ммнержавеющая сталь AISI 304160,0 мм90,0 мм
KADAMM КУ-П-3х4-7+3х13-183×4-7 мм + 3×13-18 мм, нержавеющая сталь AISI 30464,0 мм7,0 мм13,0 мм18,0 ммнержавеющая сталь AISI 304190,0 мм120,0 мм
KADAMM КУ-П-3х4-7+3х13-18Ц3×4-7 мм + 3×13-18 мм, сталь Q235 с цинкламельным покрытием64,0 мм7,0 мм13,0 мм18,0 ммсталь Q235190,0 мм120,0 мм
KADAMM КУ-П-3х4-7+3х16-223×4-7 мм + 3×16-22 мм, нержавеющая сталь AISI 30464,0 мм7,0 мм16,0 мм22,0 ммнержавеющая сталь AISI 304230,0 мм160,0 мм
KADAMM КУ-П-3х4-7+3х9-143×4-7 мм + 3×9-14 мм, нержавеющая сталь AISI 30464,0 мм7,0 мм9,0 мм14,0 ммнержавеющая сталь AISI 304190,0 мм120,0 мм
KADAMM КУ-П-3х4-7+3х9-14Б3×4-7 мм + 3×9-14 мм, нержавеющая сталь AISI 30464,0 мм7,0 мм9,0 мм14,0 ммнержавеющая сталь AISI 304—120,0 мм
KADAMM КУ-П-3х4-7+3х9-14П3×4-7 мм + 3×9-14 мм, нержавеющая сталь AISI 30464,0 мм7,0 мм9,0 мм14,0 ммнержавеющая сталь AISI 304180,0 мм110,0 мм
KADAMM КУ-П-3х4-7+3х9-14ПР23×4-7 мм + 3×9-14 мм, нержавеющая сталь AISI 30464,0 мм7,0 мм9,0 мм14,0 ммнержавеющая сталь AISI 304190,0 мм120,0 мм
KADAMM КУ-П-3х4-8+3х11-22ЦЛ3×4-8 мм + 3×11-22 мм, сталь Q235 с цинкламельным покрытием64,0 мм8,0 мм11,0 мм22,0 ммсталь Q235230,0 мм160,0 мм
KADAMM КУ-П-3х4-8+3х15-22Ц3×4-8 мм + 3×15-22 мм, сталь Q235 с цинкламельным покрытием64,0 мм8,0 мм15,0 мм22,0 ммсталь Q235230,0 мм160,0 мм
KADAMM КУ-П-3х4.5-7+3х10-153×4.5-7 мм + 3×10-15 мм, нержавеющая сталь AISI 30464,5 мм7,0 мм10,0 мм15,0 ммнержавеющая сталь AISI 304220,0 мм150,0 мм
KADAMM КУ-П-3х4.5-7+3х10-15Ц3×4.5-7 мм + 3×10-15 мм, сталь Q235 с цинкламельным покрытием64,5 мм7,0 мм10,0 мм15,0 ммсталь Q235190,0 мм120,0 мм
KADAMM КУ-П-3х4.5-7+3х9-14Ц3×4.5-7 мм + 3×9-14 мм, сталь Q235 с цинкламельным покрытием64,5 мм7,0 мм9,0 мм—сталь Q235190,0 мм120,0 мм
KADAMM КУ-П-3х4.6-8+3х12.3-133×4.6-8 мм + 3×12.3-13 мм, нержавеющая сталь AISI 30464,6 мм8,0 мм12,3 мм13,0 ммнержавеющая сталь AISI 304180,0 мм110,0 мм
KADAMM КУ-П-3х4.6-8+3х9-12.33×4.6-8 мм + 3×9-12.3 мм, нержавеющая сталь AISI 30464,6 мм8 мм9 мм12,3 ммнержавеющая сталь AISI 304180,0 мм110,0 мм
KADAMM КУ-П-3х4.8+3х9-143×4.8 мм + 3×9-14 мм, нержавеющая сталь AISI 3046——9,0 мм—нержавеющая сталь AISI 304190,0 мм120,0 мм
KADAMM КУ-П-3х7+3х9-143×7 мм + 3×9-14 мм, нержавеющая сталь AISI 3046——9,0 мм14,0 ммнержавеющая сталь AISI 304190,0 мм120,0 мм
KADAMM КУ-П-3х7+3х9-14П3×7 мм + 3×9-14 мм, нержавеющая сталь AISI 3046——9,0 мм14,0 ммнержавеющая сталь AISI 304190,0 мм120,0 мм
KADAMM КУ-П-3х7+3х9-14Р23×7 мм + 3×9-14 мм, нержавеющая сталь AISI 3046——9,0 мм14,0 ммнержавеющая сталь AISI 304150,0 мм120,0 мм
KADAMM КУ-П-4х13-14+3х4-7+1х9-134×13-14 мм + 3×4-7 мм + 1×9-13 мм, нержавеющая сталь AISI 304813,0 мм14,0 мм4,0 мм7,0 ммнержавеющая сталь AISI 304210,0 мм130,0 мм
KADAMM КУ-П-4х18-19+4х4-74×18-19 мм + 4×4-7 мм, нержавеющая сталь AISI 304818,0 мм19,0 мм4,0 мм7,0 ммнержавеющая сталь AISI 304240,0 мм170,0 мм
KADAMM КУ-П-4х4-7+2х18-194×4-7 мм + 2×18-19 мм, нержавеющая сталь AISI 30464,0 мм7,0 мм18,0 мм19,0 ммнержавеющая сталь AISI 304170,0 мм100,0 мм
KADAMM КУ-П-4х9-11+6х4-74×9-11 мм + 6×4-7 мм, нержавеющая сталь AISI 304109,0 мм11,0 мм4,0 мм7,0 ммнержавеющая сталь AISI 304220 мм150,0 мм
KADAMM КУ-П-4х9-11+6х4-7Р24×9-11 мм + 6×4-7 мм, нержавеющая сталь AISI 304109,0 мм14,0 мм4,0 мм7,0 ммнержавеющая сталь AISI 304220 мм150,0 мм
KADAMM КУ-П-6х4-7+3х12-176×4-7 мм + 3×12-17 мм, нержавеющая сталь AISI 30494,0 мм7,0 мм12,0 мм17,0 ммнержавеющая сталь AISI 304230,0 мм160,0 мм
KADAMM КУ-П-6х4-7+3х9-146×4-7 мм + 3×9-14 мм, нержавеющая сталь AISI 30494,0 мм7,0 мм9,0 мм14,0 ммнержавеющая сталь AISI 304190,0 мм120,0 мм
KADAMM КУ-П-6х4-7+3х9-14ПВ6×4-7 мм + 3×9-14 мм, нержавеющая сталь AISI 30494,0 мм7,0 мм9,0 мм14,0 ммнержавеющая сталь AISI 304160,0 мм160,0 мм
KADAMM КУ-П-6х4-7+6х9-146×4-7 мм + 6×9-14 мм, нержавеющая сталь AISI 304124,0 мм7,0 мм9,0 мм14,0 ммнержавеющая сталь AISI 304260,0 мм170,0 мм
KADAMM КУ-П-6х4-7+6х9-14П6×4-7 мм + 6×9-14 мм, нержавеющая сталь AISI 304124,0 мм7,0 мм9,0 мм14,0 ммнержавеющая сталь AISI 304250,0 мм180,0 мм
KADAMM КУ-П-6х4.8+6х136×4.8 мм + 6×13 мм, нержавеющая сталь AISI 30412————нержавеющая сталь AISI 304190,0 мм120,0 мм

Применение

KADAMM КУ-П-К применяют при монтаже фидерных и кабельных трасс базовых станций сотовой связи, радиорелейных и транкинговых систем, на антенно-мачтовых сооружениях, крышах и в кабельных шахтах.

Комплект поставки

Крепёжное устройство в сборе: полублоки держателя, металлическая скоба (пластина) и крепёж по исполнению — см. таблицу исполнений; паспорт изделия.

Вопросы и ответы

Числом мест и диаметрами кабелей (на 2–16 мест; фидеры 1/2–7/8", кабели Ø4–29 мм), а также материалом металлических частей и габаритами — сводка в таблице «Исполнения серии».

Металлические части — нержавеющая сталь AISI 304 / сталь Q235 (по исполнению), держатель — полипропилен (PP) / полиоксиметилен (POM) (по исполнению).

Рабочая температура — -40…+85 °C.

Сравните наружный диаметр кабеля с диапазоном гнезда в таблице исполнений: кабель должен входить в диапазон «мин.–макс.». Для фидеров в дюймовом обозначении гнездо рассчитано на соответствующий размер.

Гарантии и сервис

Гарантия на KADAMM КУ-П-К — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер подберёт исполнение под ваш кабель и опору; доставка по России, сроки — у менеджера.

KADAMM КУ-П-К — запросить цену и сроки
Подберём исполнение под кабель и опору. Доставка по России.
Запросить цену →+7 (495) 109-02-08

Поставляем Крепёжные устройства кабеля проходные комбинированные (оптика + питание RRU) KADAMM КУ-П-К — на 2–16 мест, фидеры 1/2–7/8", кабели Ø4–29 мм под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
