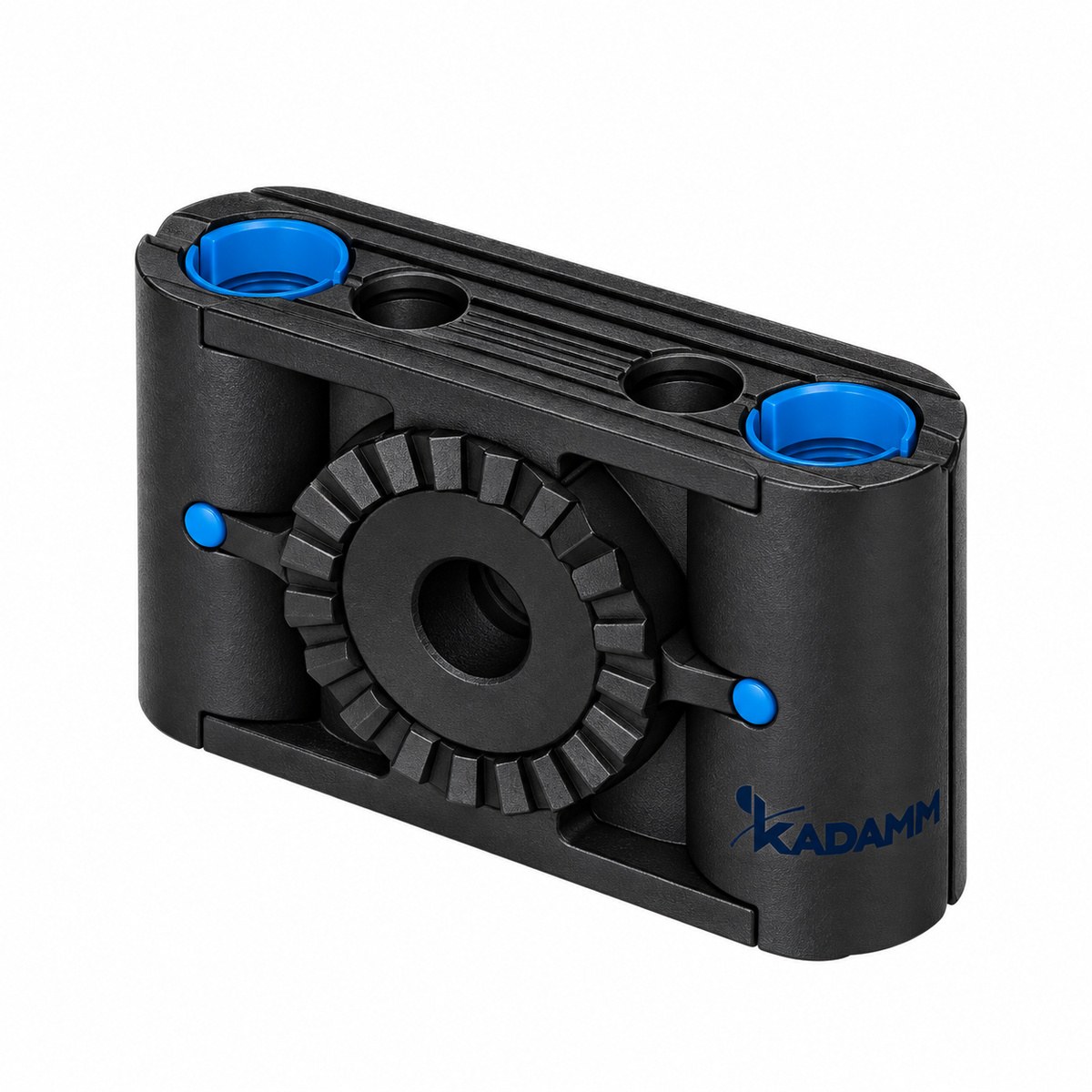

KADAMM ДК-К — кабельные блоки (держатели из полублоков) для крепления фидеров и кабелей на шпильку, профиль или адаптер: на 2–4 места, кабели Ø4–24 мм. Исполнений в серии — 9.
Кабельный блок состоит из двух полублоков с гнёздами под кабель; блоки ставятся в стопку на шпильку или крепятся к адаптеру, уголку и профилю. Так на одной точке крепления собирают несколько ярусов кабелей.
Исполнения серии KADAMM ДК-К: на 2–4 места, кабели Ø4–24 мм. Материал блока — полипропилен (PP).
Рабочая температура — -40…+85 °C. Стойкость к ультрафиолету — ≥720 ч, по ISO4892.3-1994 / ≥1000 ч, по ISO4892.3-1994 (по исполнению).
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | -40…+85 °C |
| Механическая прочность | двукратный вес кабеля (у части исполнений) |
| Стойкость к УФ-излучению | ≥1000 ч, по ISO4892.3-1994 / ≥720 ч, по ISO4892.3-1994 (по исполнению) |
Конструкция
| Параметр | Значение |
|---|---|
| Материал | полипропилен (PP) (у части исполнений) |
| Цвет | чёрный (у части исполнений) |
| Крепление | отверстие под шпильку 3/8" или M10 / отверстие под шпильку M6 / отверстие под шпильку M8 (по исполнению) |
| Материал вставки | EPDM (у части исполнений) |
Размеры
| Параметр | Значение |
|---|---|
| Ширина | по исполнению |
| Длина | по исполнению |
| Артикул | Исполнение | Диаметр по оболочке, мин. | Диаметр по оболочке, макс. | Материал держателя (блока) | Высота | Масса брутто, кг |
|---|---|---|---|---|---|---|
| KADAMM ДК-1х10-11+1х16-23-КФ8 | 1×10-11 мм + 1×16-23 мм, в комплекте с крепежом | 10,0 мм | 23,0 мм | полипропилен (PP) | 36,0 мм | 0,016 |
| KADAMM ДК-1х10-23+1х20-23 | 1×Ø10–23 мм + 1×Ø20–23 мм | 10 мм | 23 мм | — | 40 мм | 0,42 |
| KADAMM ДК-1х14+1х7 | 1×Ø14 мм + 1×Ø7 мм | 7 мм | 14 мм | — | 32 мм | 0,007 |
| KADAMM ДК-1х4-8+1х13-18-КФ6 | 1×4-8 мм + 1×13-18 мм, в комплекте с крепежом | 4,0 мм | 18,0 мм | полипропилен (PP) | 40,5 мм | 0,01 |
| KADAMM ДК-1х4-8+1х16-22-КФ8 | 1×4-8 мм + 1×16-22 мм, в комплекте с крепежом | 4,0 мм | 22,0 мм | полипропилен (PP) | 36,0 мм | 0,018 |
| KADAMM ДК-1х4.5-8.2+1х12-15-Ф8 | 1×Ø4,5–8,2 мм + 1×Ø12–15 мм, отверстие Ø8 | 4,5 мм | 15,0 мм | полипропилен (PP) | 40,0 мм | 0,026 |
| KADAMM ДК-2х10-12+2х8 | 2×Ø10–12 мм + 2×Ø8 мм | 8 мм | 12 мм | — | 40 мм | 0,28 |
| KADAMM ДК-2х12+2х8-Ф10 | 2×12 мм + 2×8 мм | 8,0 мм | 12,0 мм | полипропилен (PP) | 40,0 мм | 0,28 |
| KADAMM ДК-2х4-7+1х15-24-КФ8 | 2×4-7 мм + 1×15-24 мм, в комплекте с крепежом | 4,0 мм | 24,0 мм | полипропилен (PP) | 36,0 мм | 0,228 |
KADAMM ДК-К применяют на фидерных трассах базовых станций, в кабельных шахтах и на кабельных лестницах, где кабели прокладываются ярусами.
Кабельный блок (полублоки); исполнения «в комплекте» — с крепежом, см. таблицу; паспорт изделия.
На шпильку, профиль, уголковый адаптер или стойку-отвод — блоки можно ставить в стопку.
Числом мест, диаметрами кабелей и монтажным отверстием — см. таблицу исполнений.
Рабочая температура — -40…+85 °C.
Гарантия на KADAMM ДК-К — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер подберёт исполнение под ваш кабель и опору; доставка по России, сроки — у менеджера.
Поставляем Держатели кабельные блочные комбинированные (оптика + питание RRU) KADAMM ДК-К — на 2–4 места, кабели Ø4–24 мм под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
