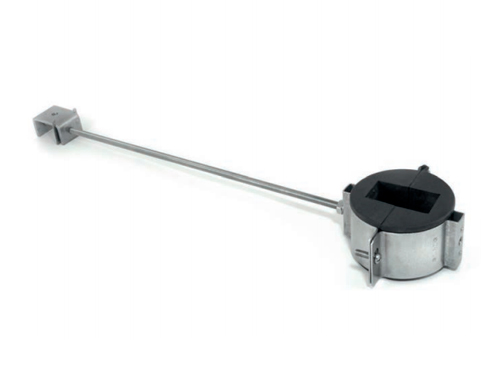

FIMO HANGER KIT MIM — антивибрационный комплект подвеса гибкого волновода к профилю (уголку) на зажиме MIM 8/35. В каталоге производителя 11 позиций.
HANGER KIT MIM — комплект для крепления гибких волноводов вблизи антенн к профилям и уголкам решётчатых конструкций, в том числе в жёстких условиях.
Основа — самоблокирующийся зажим MIM 8/35, который фиксируется на полке профиля; в нём закреплена резьбовая шпилька BFI 8x400, а на её конце гайкой DAI 8 с шайбой REI 8 — круглый хомут GO с прямоугольным вкладышем GRQ из EPDM.
Длину вылета можно регулировать, узел поворачивается.
В отличие от HANGER KIT BAC, который ставится на столб хомутом, этот комплект крепится зажимом к профилю.
| Материал | металлические детали — нержавеющая сталь AISI 304; вкладыш — чёрный EPDM, стойкий к УФ |
|---|---|

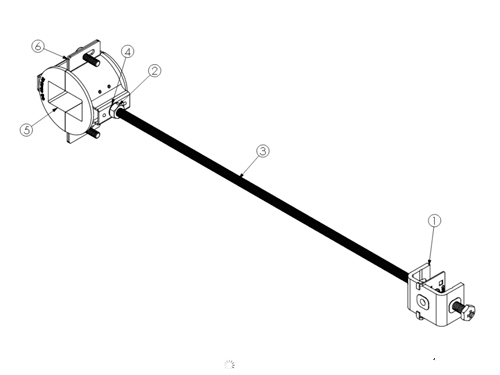

| Комплектация и совместимость | состав: 1) MIM 8/35 — самоблокирующийся зажим M8; 2) BFI 8x400 — резьбовая шпилька; 3) DAI 8 — гайка M8; 4) REI 8 — пружинная шайба; 5) GO — круглый хомут; 6) GRQ — вкладыш |
Модели со ссылкой открывают отдельную карточку; остальные позиции поставляются под заказ по коду производителя.
| Модель | Хомут GO, Ø D мм | Вкладыш GRQ, A × B мм | Код FIMO |
|---|---|---|---|
| FIMO Kit WR 40/MIM | 100 | 74 × 43 | 6116560040 |
| FIMO Kit WR 48/MIM | 90 | 62 × 33 | 6116560048 |
| FIMO Kit WR 58/MIM | 90 | 52 × 32 | 6116560058 |
| FIMO Kit WR 70/MIM | 62 | 45 × 25 | 6116560070 |
| FIMO Kit WR 84/MIM | 50 | 38 × 19 | 6116560084 |
| FIMO Kit WR 100/MIM | 38 | 31 × 17 | 6116560100 |
| FIMO Kit WR 120/MIM | 38 | 28 × 19 | 6116560121 |
| FIMO Kit WR 140/MIM | 38 | 25 × 15 | 6116560140 |
| FIMO Kit WR 180/MIM | 38 | 23 × 13 | 6116560180 |
| FIMO Kit WR 220/MIM | 38 | 19 × 12 | 6116560221 |
| FIMO Kit WR 320/MIM | 38 | 11 × 9 | 6116560320 |
Поставка FIMO под заказ. Пришлите артикулы или коды — подберём типоразмер под ваш кабель и опору, ответим с ценой и сроком в течение рабочего дня.
Характеристики приведены по каталогу производителя Fi.Mo.Tec. S.p.A. (FIMO, Италия) «Cable Clamps & Fastening Devices», с. 103. Комплектацию и наличие уточняйте при заказе.
Поставляем FIMO HANGER KIT MIM - Крепежная система для волноводов к профилю под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
