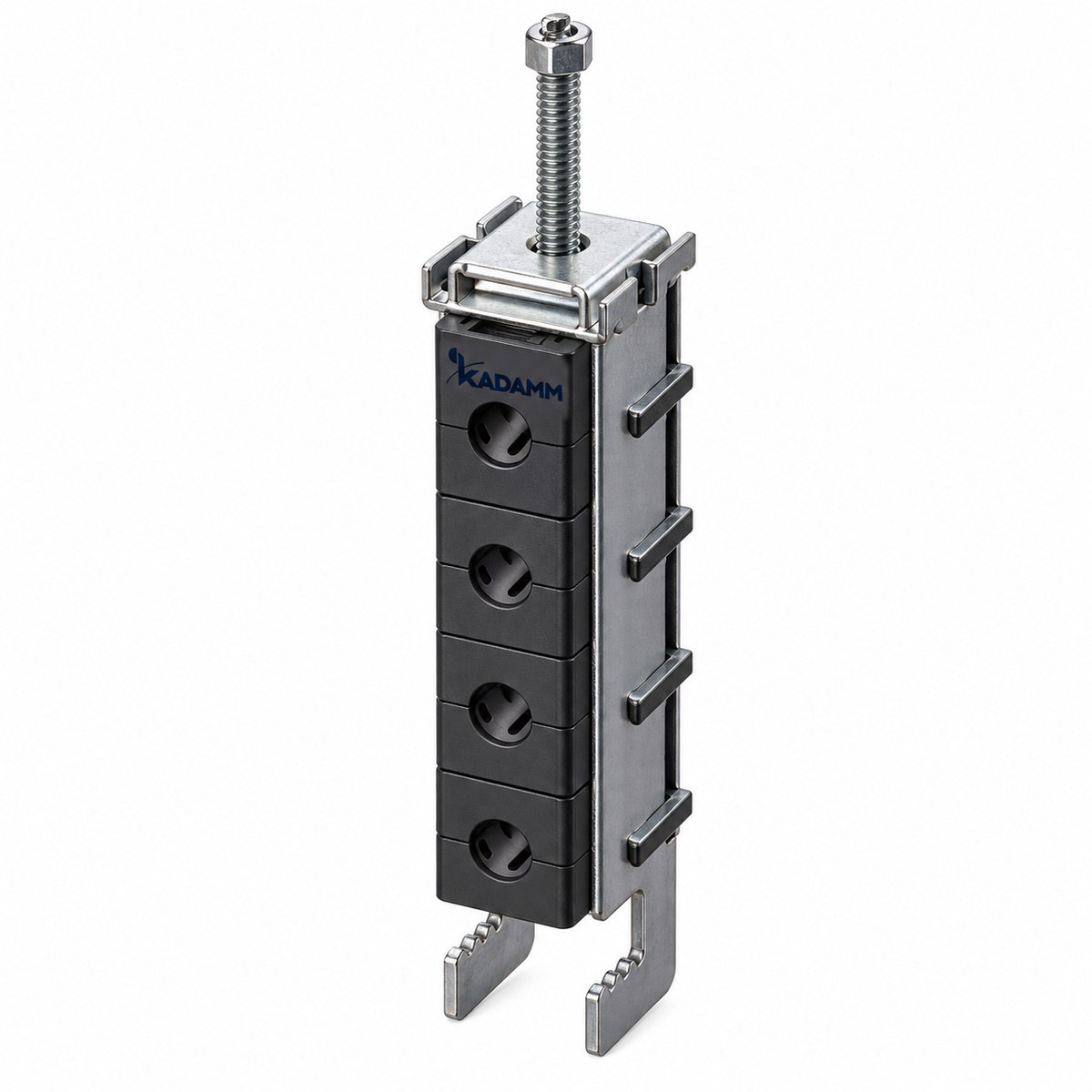

KADAMM КУ-КВ-М — крепёжные устройства, которые надеваются на полку уголка или профиля опоры без сверления: на 4–8 мест, кабели Ø4,5–22 мм. Металл — нержавеющая сталь AISI 304. Исполнений в серии — 2.
Крюковое крепёжное устройство цепляется за полку уголка, а кабели укладываются в гнёзда держателя и фиксируются его крышкой — сверлить опору и ставить шпильку не нужно. Это ускоряет монтаж и не ослабляет металлоконструкцию.
Исполнения серии KADAMM КУ-КВ-М: на 4–8 мест, кабели Ø4,5–22 мм. Металлические части — нержавеющая сталь AISI 304; держатель — полиамид PA6.
Рабочая температура — -40…+85 °C. Стойкость к ультрафиолету — ≥720 ч, по ISO4892.3-1994. Вибростойкость — ≥6ч, по IEC 60068-2-6-2007.
Конструкция
| Параметр | Значение |
|---|---|
| Материал металлических частей | нержавеющая сталь AISI 304 |
| Материал держателя (блока) | полиамид PA6 |
| Цвет держателя | чёрный |
Размеры
| Параметр | Значение |
|---|---|
| Ширина | 41,5 мм |
| Длина | 33,0 мм |
| Высота | 175,0 мм / 215,0 мм (по исполнению) |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | -40…+85 °C |
| Коррозионная стойкость (соляной туман) | ≥96 ч в камере соляного тумана, по ISO 9227:2017 |
| Стойкость к УФ-излучению | ≥720 ч, по ISO4892.3-1994 |
| Вибростойкость | ≥6ч, по IEC 60068-2-6-2007 |
| Артикул | Исполнение | Число кабелей | Диаметр кабеля, мин. | Диаметр кабеля, макс. | Кабель 1: диаметр, мин. | Кабель 1: диаметр, макс. | Кабель 2: диаметр, мин. | Кабель 2: диаметр, макс. | Масса брутто, кг |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КУ-КВ-4х10-11 | 4×10-11 мм | 4 | 10,0 мм | 11,0 мм | — | — | — | — | 0,18 |
| KADAMM КУ-КВ-6х4.5-6+2х12-22 | 6×Ø4,5–6 мм + 2×Ø12–22 мм | 8 | — | — | 4,5 мм | 6,0 мм | 12,0 мм | 22,0 мм | 0,197 |
KADAMM КУ-КВ-М применяют на уголковых решётчатых опорах и башнях связи, мачтах и кабельных конструкциях: прокладка фидеров, оптических кабелей и кабелей питания выносных радиомодулей (RRU).
Крепёжное устройство в сборе; паспорт изделия.
Нет: устройство надевается на полку уголка или профиля и фиксируется на ней.
Числом мест и диаметрами кабелей (на 4–8 мест; кабели Ø4,5–22 мм) — см. таблицу исполнений.
Металлические части — нержавеющая сталь AISI 304, держатель — полиамид PA6.
Рабочая температура — -40…+85 °C.
Гарантия на KADAMM КУ-КВ-М — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер подберёт исполнение под ваш кабель и опору; доставка по России, сроки — у менеджера.
Поставляем Крепёжные устройства кабеля на уголок (крюковые), тип В для кабелей оптики и питания KADAMM КУ-КВ-М — на 4–8 мест, кабели Ø4,5–22 мм под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
