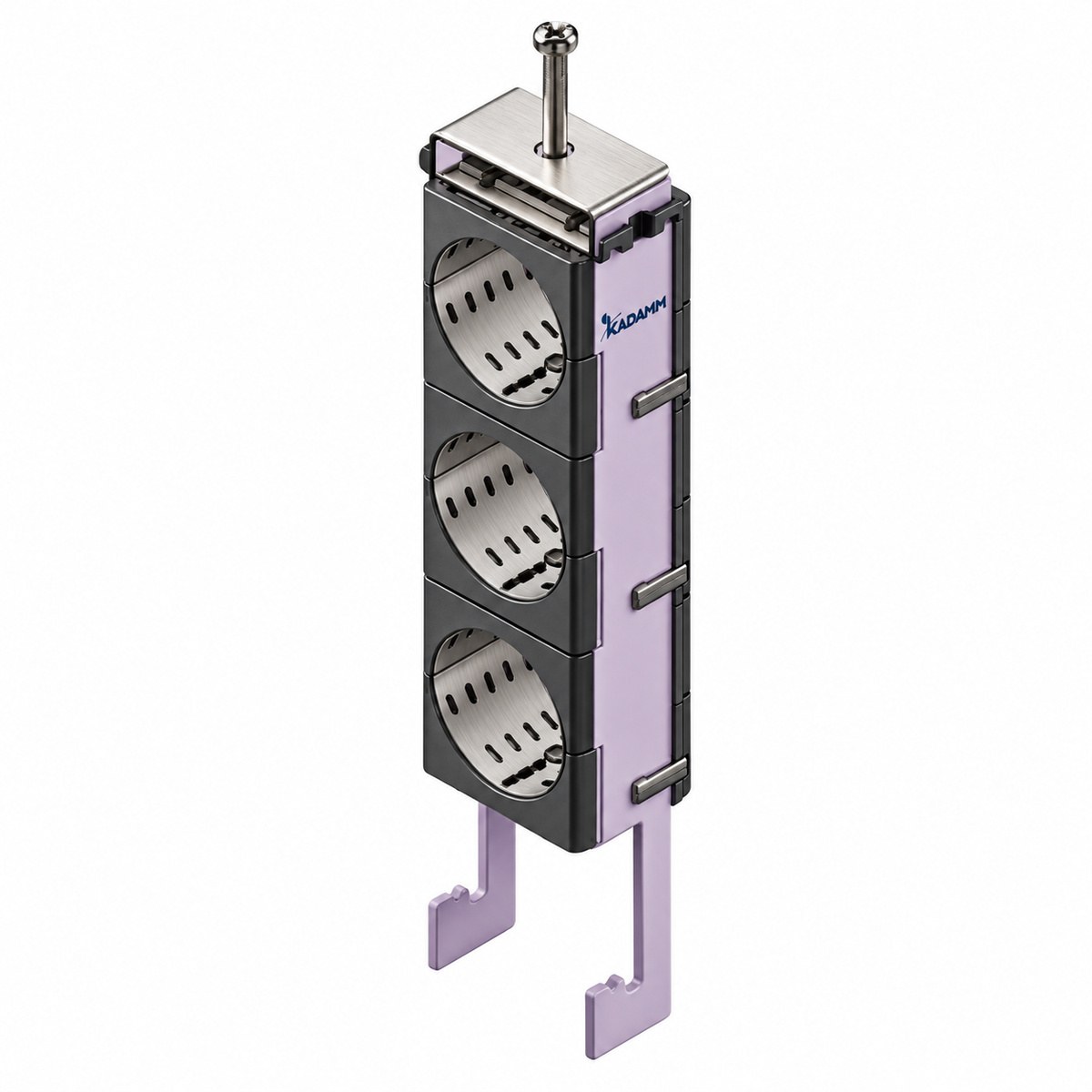

KADAMM КУ-КА4 — крепёжные устройства, которые надеваются на полку уголка или профиля опоры без сверления: на 2–3 места, фидеры 1-5/8". Металл — нержавеющая сталь AISI 304. Исполнений в серии — 2.
Крюковое крепёжное устройство цепляется за полку уголка, а кабели укладываются в гнёзда держателя и фиксируются его крышкой — сверлить опору и ставить шпильку не нужно. Это ускоряет монтаж и не ослабляет металлоконструкцию.
Исполнения серии KADAMM КУ-КА4: на 2–3 места, фидеры 1-5/8". Металлические части — нержавеющая сталь AISI 304; держатель — полиамид PA6.
Рабочая температура — -40…+85 °C. Стойкость к ультрафиолету — ≥720 ч, по ISO4892.3-1994. Вибростойкость — ≥6 ч, по IEC 60068-2-6-2007.
Конструкция
| Параметр | Значение |
|---|---|
| Материал металлических частей | нержавеющая сталь AISI 304 |
| Материал держателя (блока) | полиамид PA6 |
| Цвет держателя | чёрный |
Размеры
| Параметр | Значение |
|---|---|
| Ширина | 45,0 мм |
| Длина | 68,0 мм |
| Диаметр кабеля, макс. | 50,0 мм |
| Диаметр кабеля, мин. | 48,0 мм |
| Высота | 230,0 мм / 290,0 мм (по исполнению) |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | -40…+85 °C |
| Механическая прочность | двукратный вес кабеля |
| Стойкость к УФ-излучению | ≥720 ч, по ISO4892.3-1994 |
| Вибростойкость | ≥6 ч, по IEC 60068-2-6-2007 |
| Артикул | Исполнение | Число кабелей | Масса брутто, кг |
|---|---|---|---|
| KADAMM КУ-КА4-2х1.5/8 | 2×1-5/8" | 2 | 0,303 |
| KADAMM КУ-КА4-3х1.5/8 | 3×1-5/8" | 3 | 0,405 |
KADAMM КУ-КА4 применяют на уголковых решётчатых опорах и башнях связи, мачтах и кабельных конструкциях: прокладка фидеров, оптических кабелей и кабелей питания выносных радиомодулей (RRU).
Крепёжное устройство в сборе; паспорт изделия.
Нет: устройство надевается на полку уголка или профиля и фиксируется на ней.
Числом мест и диаметрами кабелей (на 2–3 места; фидеры 1-5/8") — см. таблицу исполнений.
Металлические части — нержавеющая сталь AISI 304, держатель — полиамид PA6.
Рабочая температура — -40…+85 °C.
Гарантия на KADAMM КУ-КА4 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер подберёт исполнение под ваш кабель и опору; доставка по России, сроки — у менеджера.
Поставляем Крепёжные устройства кабеля на уголок (крюковые), тип А4 для фидера KADAMM КУ-КА4 — на 2–3 места, фидеры 1-5/8" под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
