Крепёжные устройства кабеля проходные для кабелей оптики и питания KADAMM КУ-П-М — на 1–16 мест, кабели Ø4–36,5 мм Крепёжные устройства кабеля проходные для кабелей оптики и питания KADAMM КУ-П-М — на 1–16 мест, кабели Ø4–36,5 мм

Крепёжные устройства кабеля проходные для кабелей оптики и питания KADAMM КУ-П-М — на 1–16 мест, кабели Ø4–36,5 мм

Код: КУ-П-М
Крепёжные устройства кабеля проходные для кабелей оптики и питания KADAMM КУ-П-М — на 1–16 мест, кабели Ø4–36,5 мм
KADAMM КУ-П-М — техническое описание (PDF) KADAMM — каталог креплений и монтажа АФУ (PDF)
Производитель:
KADAMM

Все товары бренда
Только оригинальные
товары бренда i
0 ₽
Цена по запросу
Добавить в корзину
Запросить цену
Количество
шт
Звоните:
+7 495 109 02 08
Пишите: sales@bbrc.ru
KADAMM · Крепления фидера

Крепёжные устройства кабеля проходные для кабелей оптики и питания KADAMM КУ-П-М — на 1–16 мест, кабели Ø4–36,5 мм

KADAMM КУ-П-М — проходные крепёжные устройства для прокладки фидеров и кабелей по металлоконструкциям опор, мачт, кабельных лестниц и уголков: на 1–16 мест, кабели Ø4–36,5 мм. Держатель из двух полублоков стягивается сквозной шпилькой, металлическая часть — нержавеющая сталь AISI 304 / сталь Q235 (по исполнению). Исполнений в серии — 45.

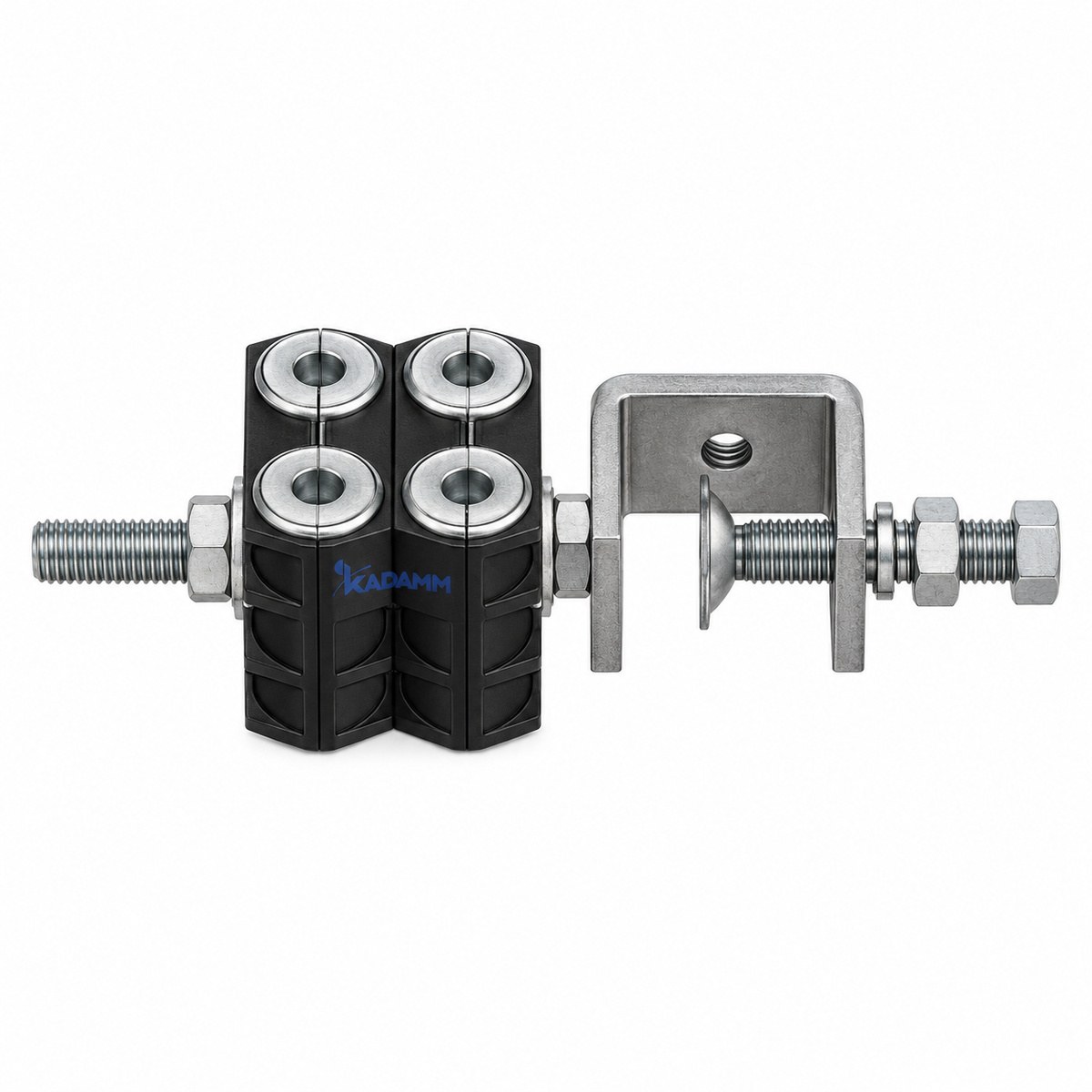

KADAMM КУ-П-М
45
Исполнений в серии
1–16 мест
Число мест
-40…+85 °C
Рабочая температура
нержавеющая сталь AISI 304
Материал

Описание

Крепёжное устройство фиксирует кабели на трассе через равные промежутки и снимает с них вес вертикального участка: кабель лежит в профилированном гнезде полублока и не пережимается, а сам держатель закреплён на опоре скобой или шпилькой.

Исполнения серии KADAMM КУ-П-М различаются числом мест и диаметрами кабелей: на 1–16 мест, кабели Ø4–36,5 мм. Материал металлических частей — нержавеющая сталь AISI 304 / сталь Q235 (по исполнению); держатель — полипропилен (PP).

Рабочая температура — -40…+85 °C. Стойкость к ультрафиолету — ≥720 ч, по ISO4892.3-1994.

Ключевые особенности

Не пережимает кабельГнёзда полублоков повторяют диаметр кабеля: оболочка и внешний проводник фидера не деформируются.
Монтаж на опоруКрепление — крепёж M8 / крепёж M6 (по исполнению) — к уголку, полке, перекладине кабельной лестницы или кронштейну.
Наружная установкаМеталл — нержавеющая сталь AISI 304 / сталь Q235 (по исполнению); держатель — полипропилен (PP); рабочая температура -40…+85 °C.
Одна трасса — одно изделиеМногоместные исполнения (на 1–16 мест) ведут несколько кабелей одной точкой крепления.

Технические характеристики

Конструкция

ПараметрЗначение
Материал держателя (блока)полипропилен (PP)
Цвет держателячёрный
Цвет металланатуральный (у части исполнений)
Креплениекрепёж M6 / крепёж M8 (по исполнению)
Материал уплотнителяEPDM (у части исполнений)
Цвет уплотнителясерый / чёрный (по исполнению)

Условия эксплуатации

ПараметрЗначение
Рабочая температура-40…+85 °C
Механическая прочностьдвукратный вес кабеля
Стойкость к УФ-излучению≥720 ч, по ISO4892.3-1994

Размеры

ПараметрЗначение
Высотапо исполнению
Ширинапо исполнению

Исполнения серии

АртикулИсполнениеЧисло кабелейДиаметр кабеля, мин.Диаметр кабеля, макс.Материал металлических частейДлинаДлина шпилькиМасса брутто, кг
KADAMM КУ-П-10х7-910×7-9 мм, нержавеющая сталь AISI 304107,0 мм9,0 ммнержавеющая сталь AISI 304210,0 мм140,0 мм0,198
KADAMM КУ-П-12х4-712×4-7 мм, нержавеющая сталь AISI 304124,0 мм7,0 ммнержавеющая сталь AISI 304260,0 мм190,0 мм0,320
KADAMM КУ-П-16х4-716×4-7 мм, нержавеющая сталь AISI 304164,0 мм7,0 ммнержавеющая сталь AISI 304290,0 мм220,0 мм0,322
KADAMM КУ-П-16х5-7.516×5-7.5 мм, нержавеющая сталь AISI 304165,0 мм7,5 ммнержавеющая сталь AISI 304290,0 мм220,0 мм0,559
KADAMM КУ-П-1х10-111×10-11 мм, нержавеющая сталь AISI 304110,0 мм11,0 ммнержавеющая сталь AISI 304130,0 мм60,0 мм0,140
KADAMM КУ-П-1х12-36.51×12-36.5 мм, нержавеющая сталь AISI 304112,0 мм36,5 ммнержавеющая сталь AISI 304150,0 мм80,0 мм0,165
KADAMM КУ-П-1х22-231×22-23 мм, нержавеющая сталь AISI 304122,0 мм23,0 ммнержавеющая сталь AISI 304150,0 мм80,0 мм0,184
KADAMM КУ-П-1х9-131×9-13 мм, нержавеющая сталь AISI 30419,0 мм13,0 ммнержавеющая сталь AISI 304130,0 мм60,0 мм0,150
KADAMM КУ-П-2х10-112×10-11 мм, нержавеющая сталь AISI 3042——нержавеющая сталь AISI 304120,0 мм60,0 мм0,095
KADAMM КУ-П-2х10-16.5Ц2×10-16.5 мм, сталь Q235 с цинкламельным покрытием210,0 мм16,5 ммсталь Q235130,0 мм60,0 мм0,128
KADAMM КУ-П-2х14-16.5Ц2×14-16.5 мм, сталь Q235 с цинкламельным покрытием214,0 мм16,5 ммсталь Q235130,0 мм60,0 мм0,109
KADAMM КУ-П-2х4-72×4-7 мм, нержавеющая сталь AISI 30424,0 мм7,0 ммнержавеющая сталь AISI 304120,0 мм60,0 мм0,114
KADAMM КУ-П-2х5-72×5-7 мм, нержавеющая сталь AISI 30425,0 мм7,0 ммнержавеющая сталь AISI 304120,0 мм60,0 мм0,115
KADAMM КУ-П-2х7-92×7-9 мм, нержавеющая сталь AISI 30427,0 мм9,0 ммнержавеющая сталь AISI 304120,0 мм60,0 мм0,115
KADAMM КУ-П-2х7-9Р22×7-9 мм, нержавеющая сталь AISI 30427,0 мм9,0 ммнержавеющая сталь AISI 304130,0 мм60,0 мм0,125
KADAMM КУ-П-2х7-9Р32×7-9 мм, нержавеющая сталь AISI 30427,0 мм9,0 ммнержавеющая сталь AISI 304130,0 мм60,0 мм0,145
KADAMM КУ-П-2х9-112×9-11 мм, нержавеющая сталь AISI 30429,0 мм11,0 ммнержавеющая сталь AISI 304120,0 мм60,0 мм0,108
KADAMM КУ-П-2х9-132×9-13 мм, нержавеющая сталь AISI 30429,0 мм13,0 ммнержавеющая сталь AISI 304145,0 мм75,0 мм0,154
KADAMM КУ-П-4х10-114×10-11 мм, нержавеющая сталь AISI 3044——нержавеющая сталь AISI 304150,0 мм80,0 мм0,155
KADAMM КУ-П-4х10-16.5Ц4×10-16.5 мм, сталь Q235 с цинкламельным покрытием410,0 мм16,5 ммсталь Q235160,0 мм90,0 мм0,145
KADAMM КУ-П-4х14-16.5Ц4×14-16.5 мм, сталь Q235 с цинкламельным покрытием414,0 мм16,5 ммсталь Q235160,0 мм90,0 мм0,117
KADAMM КУ-П-4х4-74×4-7 мм, нержавеющая сталь AISI 30444,0 мм7,0 ммнержавеющая сталь AISI 304150,0 мм80,0 мм0,132
KADAMM КУ-П-4х4-7Р24×4-7 мм, нержавеющая сталь AISI 30444,0 мм7,0 ммнержавеющая сталь AISI 304160,0 мм90,0 мм0,148
KADAMM КУ-П-4х4-7Р34×4-7 мм, нержавеющая сталь AISI 30444,0 мм7,0 ммнержавеющая сталь AISI 304140,0 мм80,0 мм0,126
KADAMM КУ-П-4х4-7Р44×4-7 мм, нержавеющая сталь AISI 30444,0 мм7,0 ммнержавеющая сталь AISI 304150,0 мм80,0 ммуточняйте у менеджера
KADAMM КУ-П-4х5-74×5-7 мм, нержавеющая сталь AISI 30445,0 мм7,0 ммнержавеющая сталь AISI 304130,0 мм70,0 мм0,106
KADAMM КУ-П-4х5-7.54×5-7.5 мм, нержавеющая сталь AISI 30445,0 мм7,5 ммнержавеющая сталь AISI 304150 мм80,0 мм0,230
KADAMM КУ-П-4х74×7 мм, нержавеющая сталь AISI 3044——нержавеющая сталь AISI 304155,0 мм85,0 мм0,225
KADAMM КУ-П-4х7-94×7-9 мм, нержавеющая сталь AISI 30447,0 мм9,0 ммнержавеющая сталь AISI 304140,0 мм70,0 мм0,128
KADAMM КУ-П-4х9-114×9-11 мм, нержавеющая сталь AISI 30449,0 мм11,0 ммнержавеющая сталь AISI 304140,0 мм80,0 мм0,115
KADAMM КУ-П-4х9-134×9-13 мм, нержавеющая сталь AISI 30449,0 мм13,0 ммнержавеющая сталь AISI 304160,0 мм90,0 мм0,185
KADAMM КУ-П-4х9-144×9-14 мм, нержавеющая сталь AISI 30449,0 мм14,0 ммнержавеющая сталь AISI 304——0,225
KADAMM КУ-П-6х10-116×10-11 мм, нержавеющая сталь AISI 3046——нержавеющая сталь AISI 304170,0 мм100,0 мм0,155
KADAMM КУ-П-6х10-16.5Ц6×10-16.5 мм, сталь Q235 с цинкламельным покрытием610,0 мм16,5 ммсталь Q235195,0 мм120,0 мм0,231
KADAMM КУ-П-6х15-246×15-24 мм, нержавеющая сталь AISI 304615,0 мм24,0 ммнержавеющая сталь AISI 304230,0 мм160,0 мм0,340
KADAMM КУ-П-6х4-76×4-7 мм, нержавеющая сталь AISI 30464,0 мм7,0 ммнержавеющая сталь AISI 304170,0 мм100,0 мм0,165
KADAMM КУ-П-6х4-7Р26×4-7 мм, нержавеющая сталь AISI 30464,0 мм7,0 ммнержавеющая сталь AISI 304160,0 мм100,0 мм0,144
KADAMM КУ-П-6х4-7Р36×4-7 мм, нержавеющая сталь AISI 30464,0 мм7,0 ммнержавеющая сталь AISI 304160,0 мм100,0 ммуточняйте у менеджера
KADAMM КУ-П-6х4-86×4-8 мм, нержавеющая сталь AISI 30464,0 мм8,0 ммнержавеющая сталь AISI 304170,0 мм100,0 мм0,135
KADAMM КУ-П-6х7-96×7-9 мм, нержавеющая сталь AISI 30467,0 мм9,0 ммнержавеющая сталь AISI 304160,0 мм90,0 мм0,145
KADAMM КУ-П-6х7П6×7 мм, нержавеющая сталь AISI 3046——нержавеющая сталь AISI 304190,0 мм120,0 мм0,247
KADAMM КУ-П-6х9-116×9-11 мм, нержавеющая сталь AISI 30469,0 мм11,0 ммнержавеющая сталь AISI 304150,0 мм90,0 мм0,178
KADAMM КУ-П-6х9-146×9-14 мм, нержавеющая сталь AISI 30469,0 мм14,0 ммнержавеющая сталь AISI 304260,0 мм190,0 мм0,245
KADAMM КУ-П-8х5-78×5-7 мм, нержавеющая сталь AISI 30485,0 мм7,0 ммнержавеющая сталь AISI 304160,0 мм100,0 мм0,126
KADAMM КУ-П-8х5-7.58×5-7.5 мм, нержавеющая сталь AISI 30485,0 мм7,5 ммнержавеющая сталь AISI 304200 мм130,0 мм0,340

Применение

KADAMM КУ-П-М применяют при монтаже фидерных и кабельных трасс базовых станций сотовой связи, радиорелейных и транкинговых систем, на антенно-мачтовых сооружениях, крышах и в кабельных шахтах.

Комплект поставки

Крепёжное устройство в сборе: полублоки держателя, металлическая скоба (пластина) и крепёж по исполнению — см. таблицу исполнений; паспорт изделия.

Вопросы и ответы

Числом мест и диаметрами кабелей (на 1–16 мест; кабели Ø4–36,5 мм), а также материалом металлических частей и габаритами — сводка в таблице «Исполнения серии».

Металлические части — нержавеющая сталь AISI 304 / сталь Q235 (по исполнению), держатель — полипропилен (PP).

Рабочая температура — -40…+85 °C.

Сравните наружный диаметр кабеля с диапазоном гнезда в таблице исполнений: кабель должен входить в диапазон «мин.–макс.». Для фидеров в дюймовом обозначении гнездо рассчитано на соответствующий размер.

Гарантии и сервис

Гарантия на KADAMM КУ-П-М — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер подберёт исполнение под ваш кабель и опору; доставка по России, сроки — у менеджера.

KADAMM КУ-П-М — запросить цену и сроки
Подберём исполнение под кабель и опору. Доставка по России.
Запросить цену →+7 (495) 109-02-08

Поставляем Крепёжные устройства кабеля проходные для кабелей оптики и питания KADAMM КУ-П-М — на 1–16 мест, кабели Ø4–36,5 мм под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
