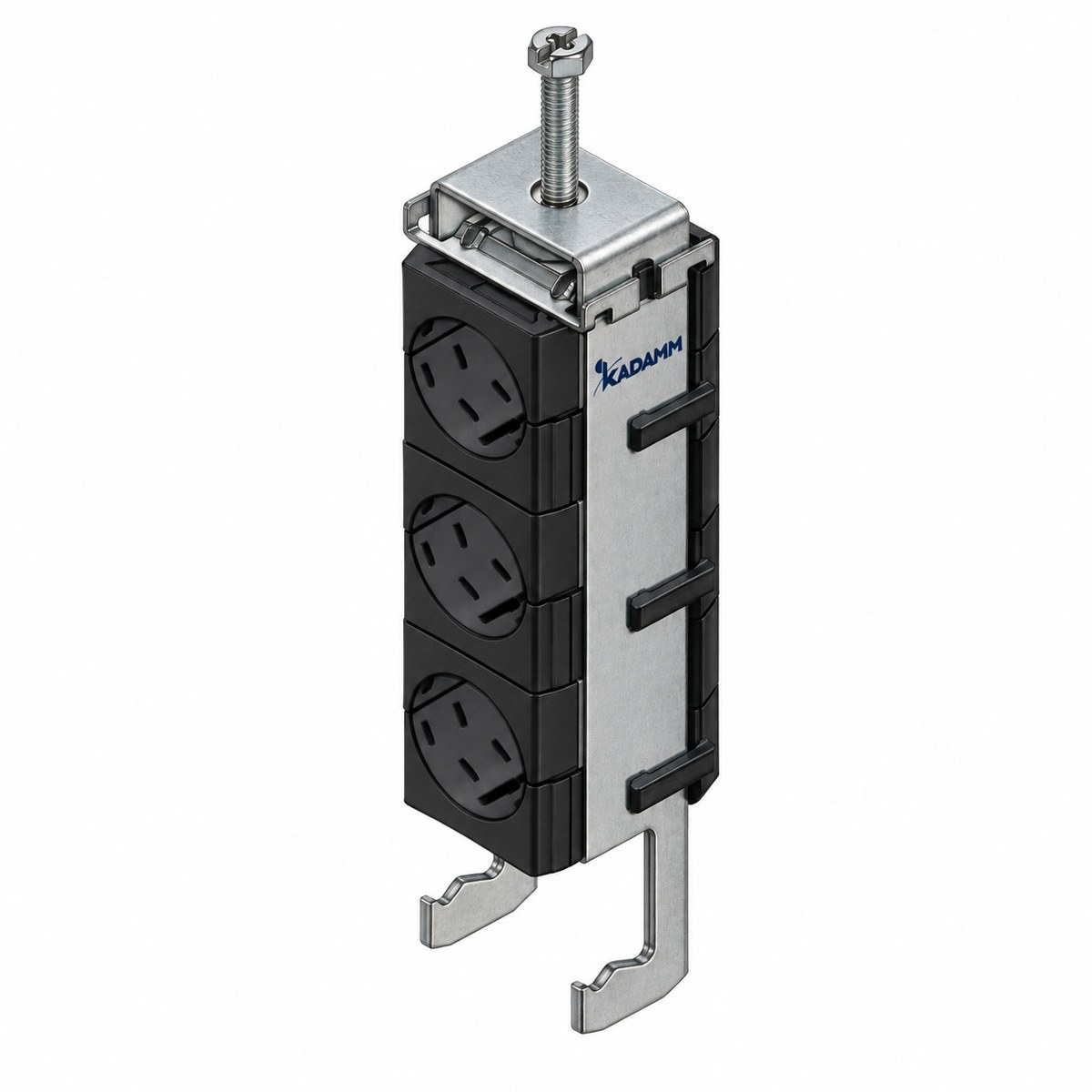

KADAMM КУ-КМ — крепёжные устройства, которые надеваются на полку уголка или профиля опоры без сверления: на 1–12 мест, фидеры 1/2–1-5/8". Металл — нержавеющая сталь AISI 304. Исполнений в серии — 23.
Крюковое крепёжное устройство цепляется за полку уголка, а кабели укладываются в гнёзда держателя и фиксируются его крышкой — сверлить опору и ставить шпильку не нужно. Это ускоряет монтаж и не ослабляет металлоконструкцию.
Исполнения серии KADAMM КУ-КМ: на 1–12 мест, фидеры 1/2–1-5/8". Металлические части — нержавеющая сталь AISI 304; держатель — полиамид PA6.
Рабочая температура — -40…+85 °C. Стойкость к ультрафиолету — ≥720 ч, по ISO4892.3-1994 / ≥720 ч, по ISO 4892.3-1994 (по исполнению). Вибростойкость — ≥6 ч, по IEC 60068-2-6-2007.
Конструкция
| Параметр | Значение |
|---|---|
| Материал металлических частей | нержавеющая сталь AISI 304 |
| Материал держателя (блока) | полиамид PA6 |
| Цвет держателя | чёрный |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | -40…+85 °C |
| Механическая прочность | двукратный вес кабеля |
| Вибростойкость | ≥6 ч, по IEC 60068-2-6-2007 |
| Стойкость к УФ-излучению | ≥720 ч, по ISO 4892.3-1994 / ≥720 ч, по ISO4892.3-1994 (по исполнению) |
Размеры
| Параметр | Значение |
|---|---|
| Высота | по исполнению |
| Ширина | 41,5 мм / 45,0 мм (по исполнению) |
| Артикул | Исполнение | Число кабелей | Диаметр кабеля, мин. | Диаметр кабеля, макс. | Длина | Масса брутто, кг |
|---|---|---|---|---|---|---|
| KADAMM КУ-КМ-12х1/2 | 12×1/2" | 12 | 15,0 мм | 17,0 мм | 56,7 мм | 0,272 |
| KADAMM КУ-КМ-12х1/2С | 12×1/2" суперфлекс | 12 | — | — | 56,7 мм | 0,258 |
| KADAMM КУ-КМ-1х1.5/8 | 1×1-5/8" | 1 | 48,0 мм | 50,0 мм | 68,0 мм | 0,183 |
| KADAMM КУ-КМ-1х1/2 | 1×1/2" | 1 | 15,0 мм | 17,0 мм | 33,0 мм | 0,075 |
| KADAMM КУ-КМ-1х7/8 | 1×7/8" | 1 | 26,0 мм | 28,0 мм | 44,5 мм | 0,102 |
| KADAMM КУ-КМ-2х1/2 | 2×1/2" | 2 | 15,0 мм | 17,0 мм | 33,0 мм | 0,107 |
| KADAMM КУ-КМ-2х1/2С | 2×1/2" суперфлекс | 2 | 13,0 мм | 14,0 мм | 33,0 мм | 0,113 |
| KADAMM КУ-КМ-2х7/8 | 2×7/8" | 2 | 26,0 мм | 28,0 мм | 44,5 мм | 0,151 |
| KADAMM КУ-КМ-3х1/2 | 3×1/2" | 3 | — | — | 33,0 мм | 0,139 |
| KADAMM КУ-КМ-3х7/8 | 3×7/8" | 3 | 26,0 мм | 28,0 мм | 44,5 мм | 0,203 |
| KADAMM КУ-КМ-4х1/2 | 4×1/2" | 4 | 15,0 мм | 17,0 мм | 56,7 мм | 0,157 |
| KADAMM КУ-КМ-4х1/2Р2 | 4×1/2" | 4 | — | — | 33,0 мм | 0,174 |
| KADAMM КУ-КМ-4х1/2С | 4×1/2" суперфлекс | 4 | 13,0 мм | 14,0 мм | 33,0 мм | 0,174 |
| KADAMM КУ-КМ-4х7/8 | 4×7/8" | 2 | 26,0 мм | 28,0 мм | 44,5 мм | 0,256 |
| KADAMM КУ-КМ-5х1/2 | 5×1/2" | 5 | 15,0 мм | 17,0 мм | 33,0 мм | 0,194 |
| KADAMM КУ-КМ-5х1/2С | 5×1/2" суперфлекс | 5 | 13,0 мм | 14,0 мм | 33,0 мм | 0,210 |
| KADAMM КУ-КМ-5х7/8 | 5×7/8" | 5 | 26,0 мм | 28,0 мм | 44,5 мм | 0,282 |
| KADAMM КУ-КМ-6х1/2 | 6×1/2" | 6 | 15,0 мм | 17,0 мм | 56,7 мм | 0,199 |
| KADAMM КУ-КМ-6х1/2С | 6×1/2" суперфлекс | 6 | 13,0 мм | 14,0 мм | 56,7 мм | 0,199 |
| KADAMM КУ-КМ-6х7/8 | 6×7/8" | 6 | 26,0 мм | 28,0 мм | 81,0 мм | 0,312 |
| KADAMM КУ-КМ-8х1/2 | 8×1/2" | 8 | 15,0 мм | 17,0 мм | 56,7 мм | 0,240 |
| KADAMM КУ-КМ-8х1/2С | 8×1/2" суперфлекс | 8 | 13,0 мм | 14,0 мм | 56,7 мм | 0,240 |
| KADAMM КУ-КМ-8х7/8 | 8×7/8" | 8 | 26,0 мм | 28,0 мм | 81,0 мм | 0,332 |
KADAMM КУ-КМ применяют на уголковых решётчатых опорах и башнях связи, мачтах и кабельных конструкциях: прокладка фидеров, оптических кабелей и кабелей питания выносных радиомодулей (RRU).
Крепёжное устройство в сборе; паспорт изделия.
Нет: устройство надевается на полку уголка или профиля и фиксируется на ней.
Числом мест и диаметрами кабелей (на 1–12 мест; фидеры 1/2–1-5/8") — см. таблицу исполнений.
Металлические части — нержавеющая сталь AISI 304, держатель — полиамид PA6.
Рабочая температура — -40…+85 °C.
Гарантия на KADAMM КУ-КМ — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер подберёт исполнение под ваш кабель и опору; доставка по России, сроки — у менеджера.
Поставляем Крепёжные устройства кабеля на уголок (крюковые), тип М для фидера KADAMM КУ-КМ — на 1–12 мест, фидеры 1/2–1-5/8" под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
