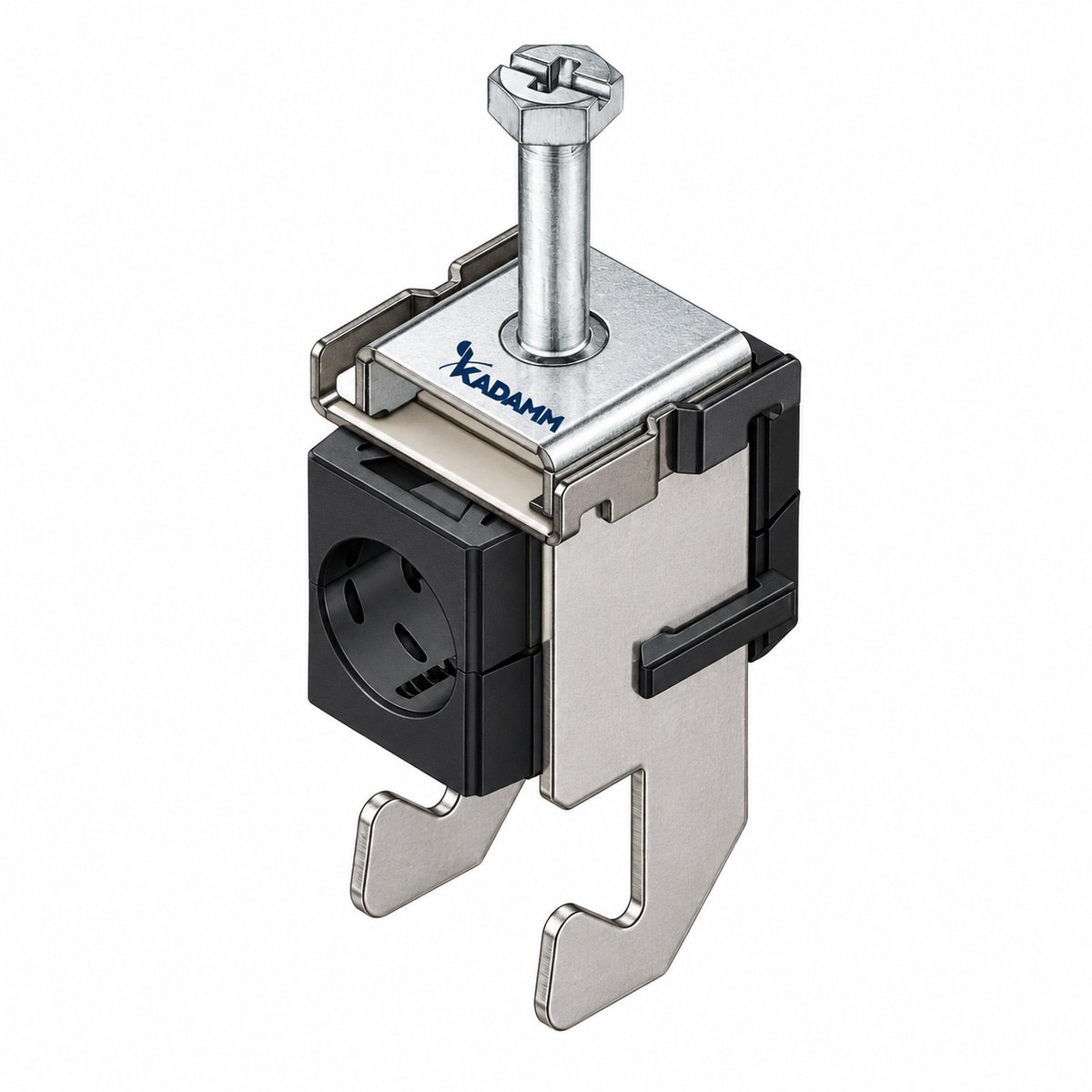

KADAMM КУ-КС — крепёжные устройства, которые надеваются на полку уголка или профиля опоры без сверления: на 1–3 места, фидеры 1/2–1-1/4", кабели Ø4–22 мм. Металл — нержавеющая сталь AISI 304. Исполнений в серии — 10.
Крюковое крепёжное устройство цепляется за полку уголка, а кабели укладываются в гнёзда держателя и фиксируются его крышкой — сверлить опору и ставить шпильку не нужно. Это ускоряет монтаж и не ослабляет металлоконструкцию.
Исполнения серии KADAMM КУ-КС: на 1–3 места, фидеры 1/2–1-1/4", кабели Ø4–22 мм. Металлические части — нержавеющая сталь AISI 304; держатель — полиамид PA6.
Рабочая температура — -40…+85 °C. Стойкость к ультрафиолету — ≥720 ч, по ISO4892.3-1994. Вибростойкость — ≥6 ч, по IEC 60068-2-6-2007.
Конструкция
| Параметр | Значение |
|---|---|
| Материал металлических частей | нержавеющая сталь AISI 304 |
| Материал держателя (блока) | полиамид PA6 |
| Цвет держателя | чёрный |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | -40…+85 °C |
| Механическая прочность | двукратный вес кабеля |
| Стойкость к УФ-излучению | ≥720 ч, по ISO4892.3-1994 |
| Вибростойкость | ≥6 ч, по IEC 60068-2-6-2007 |
Размеры
| Параметр | Значение |
|---|---|
| Высота | по исполнению |
| Ширина | 41,5 мм / 45,0 мм (по исполнению) |
| Артикул | Исполнение | Число кабелей | Диаметр кабеля, мин. | Диаметр кабеля, макс. | Длина | Масса брутто, кг |
|---|---|---|---|---|---|---|
| KADAMM КУ-КС-1х1/2 | 1×1/2" | 1 | 15,0 мм | 17,0 мм | 33,0 мм | 0,070 |
| KADAMM КУ-КС-1х7/8 | 1×7/8" | 1 | 26,0 мм | 28,0 мм | 44,5 мм | 0,099 |
| KADAMM КУ-КС-2х1.1/4 | 2×1-1/4" | 2 | 38,0 мм | 40,0 мм | 56,7 мм | 0,228 |
| KADAMM КУ-КС-2х1/2 | 2×1/2" | 2 | 15,0 мм | 17,0 мм | 33,0 мм | 0,102 |
| KADAMM КУ-КС-2х1/2С | 2×1/2" суперфлекс | 2 | 13,0 мм | 14,0 мм | 33,0 мм | 0,102 |
| KADAMM КУ-КС-3х1.1/4 | 3×1-1/4" | 3 | 38,0 мм | 40,0 мм | 56,7 мм | 0,239 |
| KADAMM КУ-КС-3х1/2 | 3×1/2" | 3 | 15,0 мм | 17,0 мм | 33,0 мм | 0,134 |
| KADAMM КУ-КС-3х4-12 | 3×4-12 мм | 3 | 4,0 мм | 12,0 мм | 22,5 мм | 0,099 |
| KADAMM КУ-КС-3х7-22 | 3×7-22 мм | 3 | 7,0 мм | 22,0 мм | 33,0 мм | 0,154 |
| KADAMM КУ-КС-3х7/8 | 3×7/8" | 3 | 26,0 мм | 28,0 мм | 44,5 мм | 0,206 |
KADAMM КУ-КС применяют на уголковых решётчатых опорах и башнях связи, мачтах и кабельных конструкциях: прокладка фидеров, оптических кабелей и кабелей питания выносных радиомодулей (RRU).
Крепёжное устройство в сборе; паспорт изделия.
Нет: устройство надевается на полку уголка или профиля и фиксируется на ней.
Числом мест и диаметрами кабелей (на 1–3 места; фидеры 1/2–1-1/4", кабели Ø4–22 мм) — см. таблицу исполнений.
Металлические части — нержавеющая сталь AISI 304, держатель — полиамид PA6.
Рабочая температура — -40…+85 °C.
Гарантия на KADAMM КУ-КС — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер подберёт исполнение под ваш кабель и опору; доставка по России, сроки — у менеджера.
Поставляем Крепёжные устройства кабеля на уголок (крюковые), тип С KADAMM КУ-КС — на 1–3 места, фидеры 1/2–1-1/4", кабели Ø4–22 мм под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
