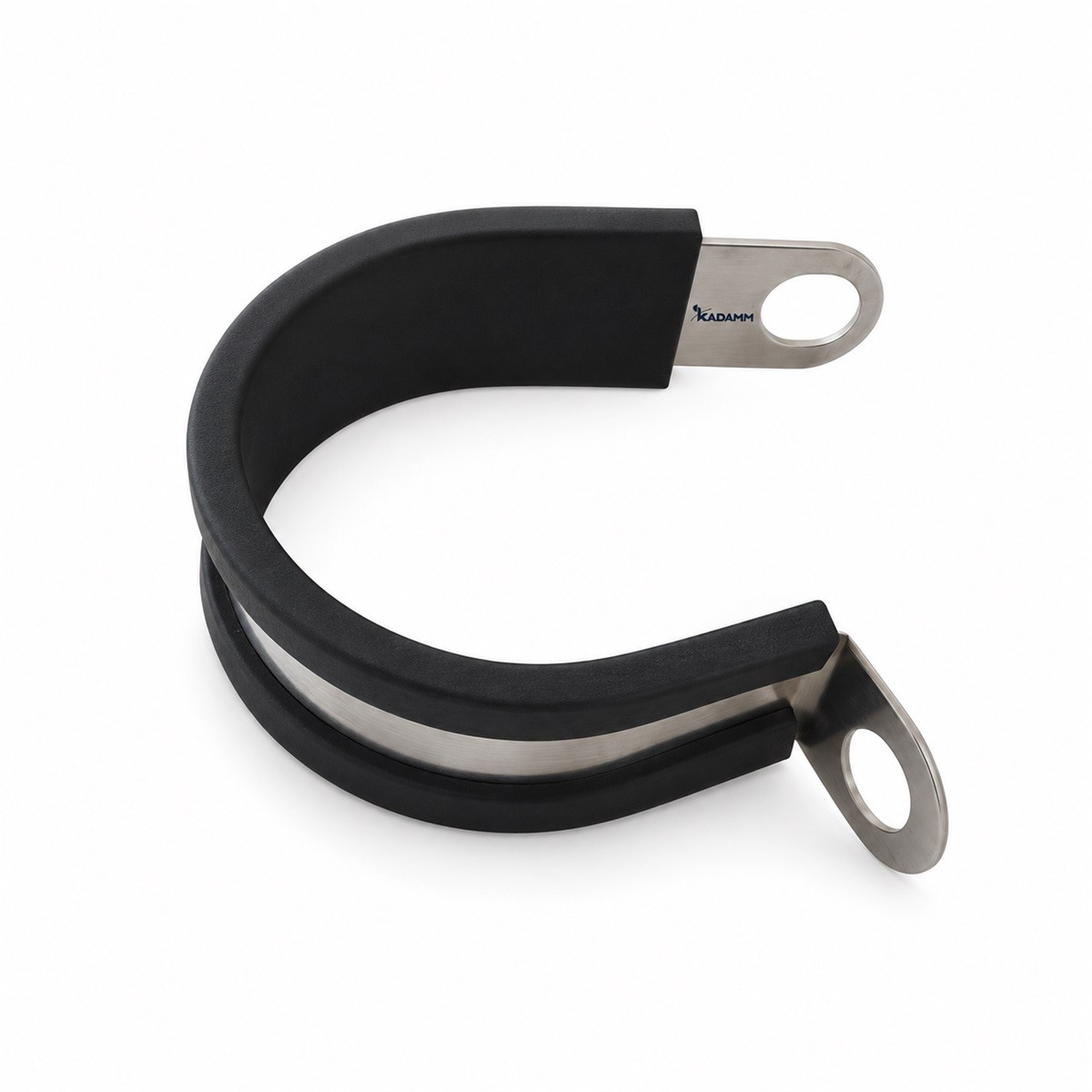

KADAMM ХП — P-образные хомуты с эластичным уплотнителем для крепления кабеля к стене, профилю или корпусу: для кабеля Ø5–50 мм. Исполнений в серии — 14.
Хомут охватывает кабель и крепится одним винтом; уплотнитель гасит вибрацию и не повреждает оболочку.
Исполнения серии KADAMM ХП различаются диаметром кабеля и монтажным отверстием.
Материал — нержавеющая сталь AISI 304. Рабочая температура — от -40…+85 до -40…+120 °C (по исполнению).
Конструкция
| Параметр | Значение |
|---|---|
| Материал металлических частей | нержавеющая сталь AISI 304 (у части исполнений) |
| Материал уплотнителя | EPDM (у части исполнений) |
| Размер кабеля | по исполнению |
| Тип кабеля | гофрированный · эллиптический волновод · с гладкой оболочкой (у части исполнений) |
| Цвет | уплотнитель чёрный, металл — нержавеющая сталь AISI 304 (натуральный) / чёрная резина, серебристый металл (по исполнению) |
| Номинальный размер | по исполнению |
Размеры
| Параметр | Значение |
|---|---|
| Монтажное отверстие | 6,5 мм / 8,5 мм (по исполнению) |
| Диаметр под кабель | по исполнению |
| Ширина ленты | 15 мм (у части исполнений) |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | -40…+120 °C / -40…+85 °C (по исполнению) |
| Стойкость к УФ-излучению | ≥1000ч, по ISO 4892-3 / ≥720 ч, по ISO4892.3-1994 (по исполнению) |
| Артикул | Исполнение | Материал | Ширина | Масса брутто, кг |
|---|---|---|---|---|
| KADAMM ХП-5 | Хомут P-образный для кабеля Ø5 мм, уплотнитель EPDM, лента — нержавеющая сталь AISI 304 | уплотнитель EPDM, лента — нержавеющая сталь AISI 304 | — | 0,5 |
| KADAMM ХП-6 | Хомут P-образный для кабеля Ø6 мм, уплотнитель EPDM, лента — нержавеющая сталь AISI 304 | уплотнитель EPDM, лента — нержавеющая сталь AISI 304 | — | 0,567 |
| KADAMM ХП-10 | Хомут P-образный для кабеля Ø10 мм, уплотнитель EPDM, лента — нержавеющая сталь AISI 304 | уплотнитель EPDM, лента — нержавеющая сталь AISI 304 | — | 0,74 |
| KADAMM ХП-13 | Хомут P-образный для кабеля Ø13 мм, EPDM и нержавеющая сталь AISI 304 | EPDM и нержавеющая сталь AISI 304 | — | 0,87 |
| KADAMM ХП-16 | Хомут P-образный для кабеля Ø16 мм, EPDM и нержавеющая сталь AISI 304 | EPDM и нержавеющая сталь AISI 304 | — | 0,992 |
| KADAMM ХП-18 | Хомут P-образный для кабеля Ø18 мм, EPDM и нержавеющая сталь AISI 304 | EPDM и нержавеющая сталь AISI 304 | — | 1,089 |
| KADAMM ХП-18-М6 | Хомут P-образный для кабеля Ø18 мм, нержавеющая сталь AISI 304, отверстие под М6 | — | 19,0 мм | 0,011 |
| KADAMM ХП-25 | Хомут P-образный для кабеля Ø25 мм, EPDM и нержавеющая сталь AISI 304 | EPDM и нержавеющая сталь AISI 304 | — | 1,389 |
| KADAMM ХП-32 | Хомут P-образный для кабеля Ø32 мм, нержавеющая сталь AISI 304 | — | 19,5 мм | 0,015 |
| KADAMM ХП-32-М6 | Хомут P-образный для кабеля Ø32 мм, нержавеющая сталь AISI 304, отверстие под М6 | — | 19,0 мм | 0,015 |
| KADAMM ХП-38 | Хомут P-образный для кабеля Ø38 мм, EPDM и нержавеющая сталь AISI 304 | EPDM и нержавеющая сталь AISI 304 | 18,5 мм | 0,022 |
| KADAMM ХП-40-М6 | Хомут P-образный для кабеля Ø40 мм, нержавеющая сталь AISI 304, отверстие под М6 | — | 19,0 мм | 0,015 |
| KADAMM ХП-50 | Хомут P-образный для кабеля Ø50 мм, EPDM и нержавеющая сталь AISI 304 | EPDM и нержавеющая сталь AISI 304 | 18,5 мм | 0,027 |
| KADAMM ХП-50-М6 | Хомут P-образный для кабеля Ø50 мм, нержавеющая сталь AISI 304, отверстие под М6 | — | 19,0 мм | 0,021 |
KADAMM ХП применяют для крепления кабелей и трубок к стенам, профилю, шкафам и конструкциям опор.
Хомуты по исполнению; паспорт изделия.
Размерами и материалом — сводка в таблице «Исполнения серии»; артикул исполнения указывайте в заявке полностью.
Гарантия на KADAMM ХП — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер подберёт исполнение под ваш кабель и опору; доставка по России, сроки — у менеджера.
Поставляем Хомуты P-образные с уплотнителем KADAMM ХП — для кабеля Ø5–50 мм под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
