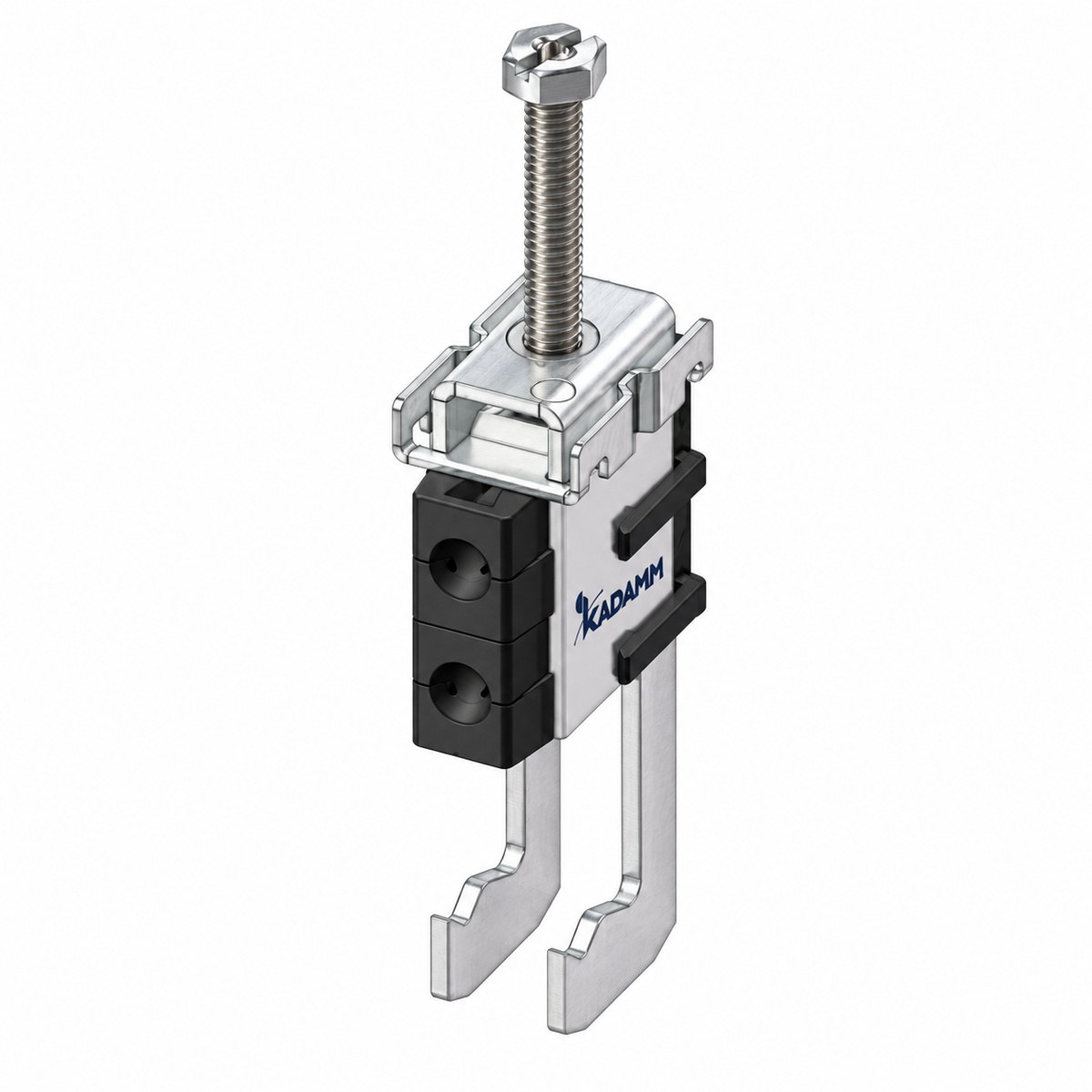

KADAMM КУ-КМ-М — крепёжные устройства, которые надеваются на полку уголка или профиля опоры без сверления: на 1–12 мест, кабели Ø4–34 мм. Металл — нержавеющая сталь AISI 304. Исполнений в серии — 29.
Крюковое крепёжное устройство цепляется за полку уголка, а кабели укладываются в гнёзда держателя и фиксируются его крышкой — сверлить опору и ставить шпильку не нужно. Это ускоряет монтаж и не ослабляет металлоконструкцию.
Исполнения серии KADAMM КУ-КМ-М: на 1–12 мест, кабели Ø4–34 мм. Металлические части — нержавеющая сталь AISI 304; держатель — полиамид PA6.
Рабочая температура — -40…+85 °C. Стойкость к ультрафиолету — ≥720 ч, по ISO4892.3-1994. Вибростойкость — ≥6 ч, по IEC 60068-2-6-2007.
Конструкция
| Параметр | Значение |
|---|---|
| Материал металлических частей | нержавеющая сталь AISI 304 |
| Цвет держателя | чёрный |
| Материал держателя (блока) | полиамид PA6 (у части исполнений) |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | -40…+85 °C |
| Механическая прочность | двукратный вес кабеля |
| Стойкость к УФ-излучению | ≥720 ч, по ISO4892.3-1994 |
| Вибростойкость | ≥6 ч, по IEC 60068-2-6-2007 |
Размеры
| Параметр | Значение |
|---|---|
| Высота | по исполнению |
| Ширина | 41,5 мм / 45,0 мм (по исполнению) |
| Артикул | Исполнение | Число кабелей | Диаметр кабеля, мин. | Диаметр кабеля, макс. | Длина | Масса брутто, кг |
|---|---|---|---|---|---|---|
| KADAMM КУ-КМ-10х10-11 | 10×10-11 мм | 10 | 10,0 мм | 11,0 мм | 44,5 мм | 0,190 |
| KADAMM КУ-КМ-10х11-21 | 10×11-21 мм | 10 | 11,0 мм | 21,0 мм | 56,7 мм | 0,345 |
| KADAMM КУ-КМ-10х4.5-7 | 10×4.5-7 мм | 10 | 4,5 мм | 7,0 мм | 33,0 мм | 0,143 |
| KADAMM КУ-КМ-12х10-11 | 12×10-11 мм | 12 | 10,0 мм | 11,0 мм | 44,5 мм | 0,208 |
| KADAMM КУ-КМ-12х11-21 | 12×11-21 мм | 12 | 11,0 мм | 21,0 мм | 56,7 мм | 0,395 |
| KADAMM КУ-КМ-12х4.5-7 | 12×4.5-7 мм | 12 | 4,5 мм | 7,0 мм | 33,0 мм | 0,167 |
| KADAMM КУ-КМ-1х10-11 | 1×10-11 мм | 1 | 10,0 мм | 11,0 мм | 22,5 мм | 0,055 |
| KADAMM КУ-КМ-1х4-12 | 1×4-12 мм | 1 | 4,0 мм | 12,0 мм | 22,5 мм | 0,058 |
| KADAMM КУ-КМ-2х10-11 | 2×10-11 мм | 2 | 10,0 мм | 11,0 мм | 33,0 мм | 0,113 |
| KADAMM КУ-КМ-2х4-12 | 2×4-12 мм | 2 | 4,0 мм | 12,0 мм | 22,5 мм | 0,081 |
| KADAMM КУ-КМ-2х4.5-7 | 2×4.5-7 мм | 2 | 4,5 мм | 7,0 мм | 33,0 мм | 0,082 |
| KADAMM КУ-КМ-2х5-7 | 2×5-7 мм | 2 | — | 7,0 мм | 22,5 мм | 0,073 |
| KADAMM КУ-КМ-2х9.5-10.5 | 2×9.5-10.5 мм | 2 | 9,5 мм | 10,5 мм | 22,5 мм | 0,065 |
| KADAMM КУ-КМ-3х10-11 | 3×10-11 мм | 3 | 10,0 мм | 11,0 мм | 33,0 мм | 0,146 |
| KADAMM КУ-КМ-3х12-22 | 3×12-22 мм | 3 | 12,0 мм | 22,0 мм | 33,0 мм | 0,158 |
| KADAMM КУ-КМ-3х13-14 | 3×13-14 мм | 3 | 13,0 мм | 14,0 мм | 33,0 мм | 0,146 |
| KADAMM КУ-КМ-3х22-34 | 3×22-34 мм | 3 | 22,0 мм | 34,0 мм | 44,5 мм | 0,285 |
| KADAMM КУ-КМ-3х4-12 | 3×4-12 мм | 3 | 4,0 мм | 12,0 мм | 22,5 мм | 0,105 |
| KADAMM КУ-КМ-3х9.5-10.5 | 3×9.5-10.5 мм | 3 | 9,5 мм | 10,5 мм | 22,5 мм | 0,081 |
| KADAMM КУ-КМ-4х10-11 | 4×10-11 мм | 4 | 10,0 мм | 11,0 мм | 44,5 мм | 0,117 |
| KADAMM КУ-КМ-4х10-22 | 4×10-22 мм | 4 | 10,0 мм | 22,0 мм | 56,7 мм | 0,182 |
| KADAMM КУ-КМ-4х4-12 | 4×4-12 мм | 4 | 4,0 мм | 12,0 мм | 22,5 мм | 0,127 |
| KADAMM КУ-КМ-4х4.5-7 | 4×4.5-7 мм | 4 | 4,5 мм | 7,0 мм | 33,0 мм | 0,091 |
| KADAMM КУ-КМ-4х5-7 | 4×5-7 мм | 4 | — | 7,0 мм | 22,5 мм | 0,098 |
| KADAMM КУ-КМ-6х10-11 | 6×10-11 мм | 6 | 10,0 мм | 11,0 мм | 44,5 мм | 0,143 |
| KADAMM КУ-КМ-6х4.5-7 | 6×4.5-7 мм | 6 | 4,5 мм | 7,0 мм | 33,0 мм | 0,113 |
| KADAMM КУ-КМ-8х10-11 | 8×10-11 мм | 8 | 10,0 мм | 11,0 мм | 44,5 мм | 0,195 |
| KADAMM КУ-КМ-8х10-22 | 8×10-22 мм | 8 | 10,0 мм | 22,0 мм | 56,7 мм | 0,293 |
| KADAMM КУ-КМ-8х4.5-7 | 8×4.5-7 мм | 8 | 4,5 мм | 7,0 мм | 33,0 мм | 0,125 |
KADAMM КУ-КМ-М применяют на уголковых решётчатых опорах и башнях связи, мачтах и кабельных конструкциях: прокладка фидеров, оптических кабелей и кабелей питания выносных радиомодулей (RRU).
Крепёжное устройство в сборе; паспорт изделия.
Нет: устройство надевается на полку уголка или профиля и фиксируется на ней.
Числом мест и диаметрами кабелей (на 1–12 мест; кабели Ø4–34 мм) — см. таблицу исполнений.
Металлические части — нержавеющая сталь AISI 304, держатель — полиамид PA6.
Рабочая температура — -40…+85 °C.
Гарантия на KADAMM КУ-КМ-М — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер подберёт исполнение под ваш кабель и опору; доставка по России, сроки — у менеджера.
Поставляем Крепёжные устройства кабеля на уголок (крюковые), тип М для кабелей оптики и питания KADAMM КУ-КМ-М — на 1–12 мест, кабели Ø4–34 мм под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
