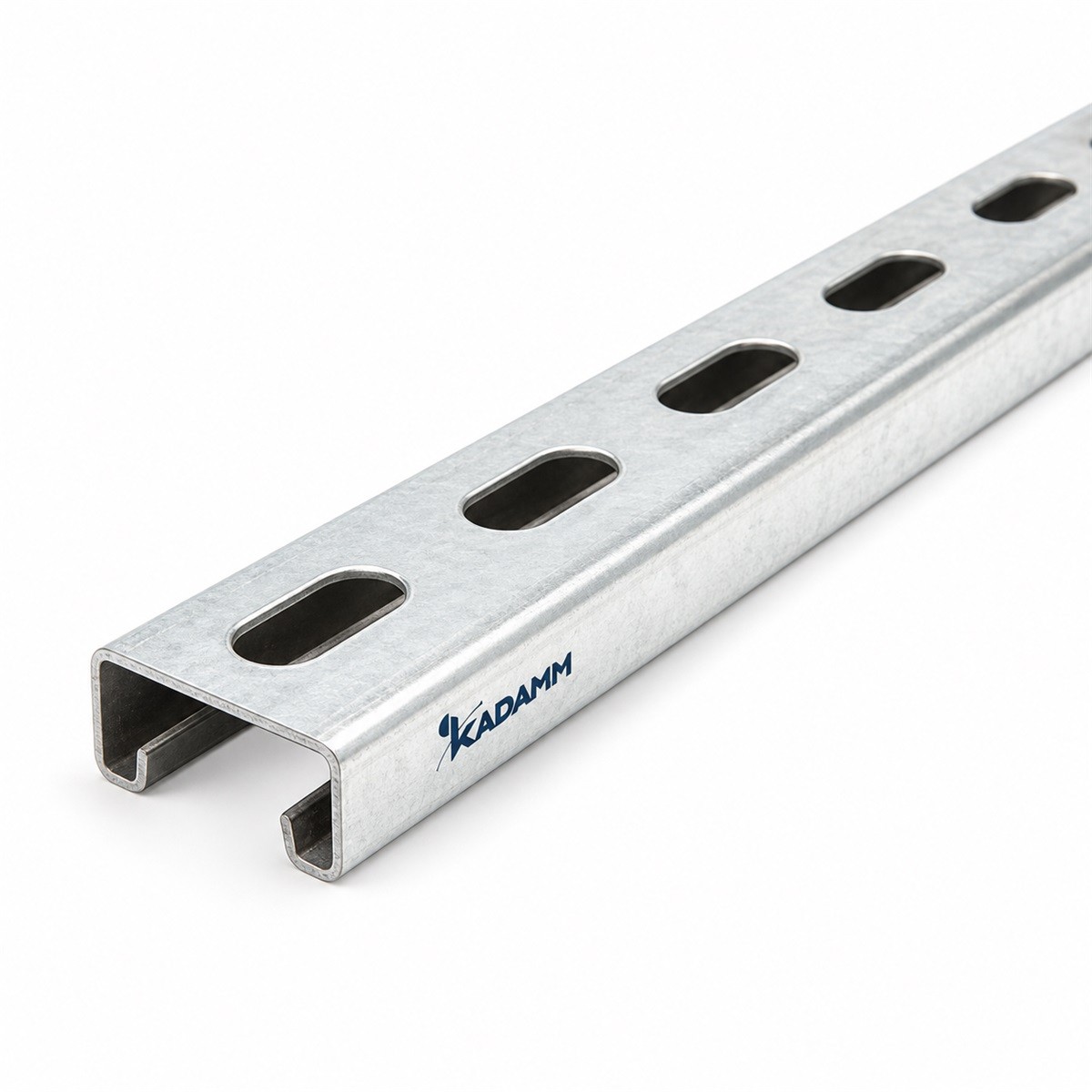

KADAMM ПМ — монтажный перфорированный профиль и пружинные гайки к нему для сборки консолей, стоек и рам под кабельные трассы: 13 исполнений. Исполнений в серии — 13.
Пружинная гайка вставляется в паз профиля и удерживается пружиной до затяжки болта — узел собирается без сварки и сверления.
Исполнения серии KADAMM ПМ различаются сечением профиля, резьбой гайки и покрытием.
Материал — углеродистая сталь / нержавеющая сталь / сталь Q235 (по исполнению).
Конструкция
| Параметр | Значение |
|---|---|
| Покрытие | горячее цинкование / цинкование (по исполнению) |
| Монтажный профиль | 1-5/8" × 1-5/8" / 1-5/8" × 7/8" (по исполнению) |
Размеры
| Параметр | Значение |
|---|---|
| Толщина гайки | 6 мм / 7,8 мм / 8 мм (по исполнению) |
| Высота пружины | 20 мм / 40 мм (по исполнению) |
| Диаметр отверстия | 3/8"-16UNC / M6-1 (по исполнению) |
| Артикул | Исполнение | Материал | Ширина | Длина | Масса брутто, кг |
|---|---|---|---|---|---|
| KADAMM ПМ-41х22-3000 | Профиль монтажный перфорированный 41×22 мм, длина 3000 мм, сталь, горячее цинкование | сталь Q235 | 41 мм | 3000 мм | 4 |
| KADAMM ПМ-41х41-3000 | Профиль монтажный перфорированный 41×41 мм, длина 3000 мм, сталь, горячее цинкование | сталь Q235 | 41 мм | 3000 мм | 7,25 |
| KADAMM ПМ-Г-3/8-41х22Ц | Гайка пружинная 3/8" для профиля 41×22 мм | углеродистая сталь | 19 мм | 34,5 мм | 3,32 |
| KADAMM ПМ-Г-3/8-41х22ЦР2 | Гайка пружинная 3/8" для профиля 41×22 мм | углеродистая сталь | 19 мм | 34,5 мм | 3,285 |
| KADAMM ПМ-Г-3/8-41х41Н | Гайка пружинная 3/8" для профиля 41×41 мм | нержавеющая сталь | 19 мм | 34,5 мм | 0,034 |
| KADAMM ПМ-Г-3/8-41х41НР2 | Гайка пружинная 3/8" для профиля 41×41 мм | нержавеющая сталь | 19 мм | 34,5 мм | 3,459 |
| KADAMM ПМ-Г-3/8-41х41Ц | Гайка пружинная 3/8" для профиля 41×41 мм | углеродистая сталь | 19 мм | 34,5 мм | 0,033 |
| KADAMM ПМ-Г-3/8-41х41ЦР2 | Гайка пружинная 3/8" для профиля 41×41 мм | углеродистая сталь | 19 мм | 34,5 мм | 0,033 |
| KADAMM ПМ-Г-3/8-41х41ЦР3 | Гайка пружинная 3/8" для профиля 41×41 мм | углеродистая сталь | 19 мм | 34,5 мм | 3,459 |
| KADAMM ПМ-Г-3/8-41х41ЦР4 | Гайка пружинная 3/8" для профиля 41×41 мм | углеродистая сталь | 19 мм | 34,5 мм | 3,459 |
| KADAMM ПМ-Г-М6-41х41-316 | Гайка пружинная М6 для профиля 41×41 мм, нержавеющая сталь AISI 316 | нержавеющая сталь | 19 мм | 34,5 мм | 0,03 |
| KADAMM ПМ-ГБ-1/2 | Гайка быстрого монтажа 1/2" для монтажного профиля, цинкование | углеродистая сталь | — | — | 3,901 |
| KADAMM ПМ-ГБ-3/8 | Гайка быстрого монтажа 3/8" для монтажного профиля, цинкование | углеродистая сталь | — | — | 3,901 |
KADAMM ПМ применяют для сборки опорных конструкций под кабельные лестницы, держатели фидера и оборудование в аппаратных и на кровлях.
Профиль или гайки по исполнению; паспорт изделия.
Размерами и материалом — сводка в таблице «Исполнения серии»; артикул исполнения указывайте в заявке полностью.
Гарантия на KADAMM ПМ — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер подберёт исполнение под ваш кабель и опору; доставка по России, сроки — у менеджера.
Поставляем Профиль монтажный и гайки KADAMM ПМ — 13 исполнений под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
