Излучающий кабель и почему его крепление особое
Излучающий (щелевой) кабель — коаксиальный кабель, в наружном проводнике которого прорезаны щели. Через них кабель равномерно излучает сигнал по всей длине и так же принимает его. В тоннелях метро, автомобильных и железнодорожных тоннелях, шахтах и протяжённых зданиях он заменяет цепочку антенн: поле получается ровным вдоль всей трассы, а связь не пропадает за поворотами. Как организуют покрытие в тоннеле целиком — в статье «Связь в тоннелях и метро: как организовать покрытие».
У обычного фидера крепление решает одну задачу — удержать кабель. У излучающего задач больше: держать его на расстоянии от стены или свода, не поворачивать щелями к бетону, не сминать оболочку и не дать кабелю упасть на путь при пожаре. Поэтому для него применяют специальные зажимы, а не держатели фидера.
Требования к зажиму
| Требование | Зачем | Как решено в KADAMM ЗИК |
|---|---|---|
| Отступ от основания | Бетон и металл рядом со щелями экранируют излучение и искажают поле | Зажим держит кабель на расстоянии от стены; высота основания 50 или 80 мм — по исполнению |
| Фиксация без смятия | Деформация оболочки меняет волновое сопротивление и параметры излучения | Охват кабеля по калибру: 1/2″, 7/8″, 1-1/4″, 1-5/8″ |
| Удержание при пожаре | Упавший кабель перекрывает путь и обрывает связь в момент, когда она нужнее всего | Металлические зажимы из нержавеющей стали AISI 304, исполнения с огнестойким кольцом |
| Стойкость к среде | Влажность, сквозняки, вибрация от поездов, агрессивная среда в шахтах | Рабочая температура −40…+85 °C (у части исполнений); горючесть пластиковых частей UL94 V-0 или HB — по исполнению |
Серии зажимов

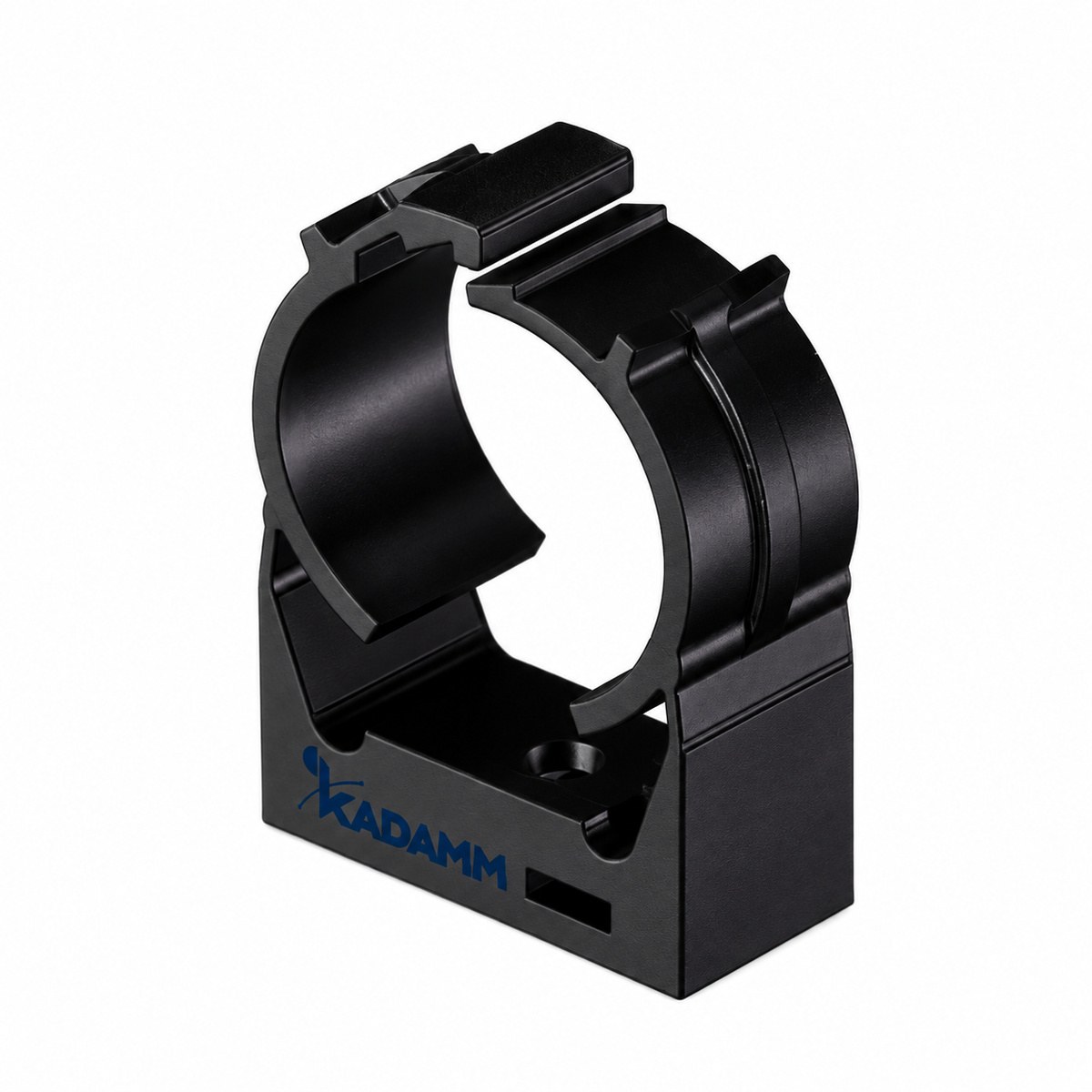

KADAMM ЗИК — для излучающего кабеля 1/2–1-5/8", 47 исполнений. Держатель (блок) — из полиамида PA66, полиамида PA6 или нержавеющей стали AISI 304, основание — из полиамида PA6 или полипропилена; диаметр основания 48,3 или 59 мм. Исполнения различаются калибром кабеля и способом крепления к основанию.

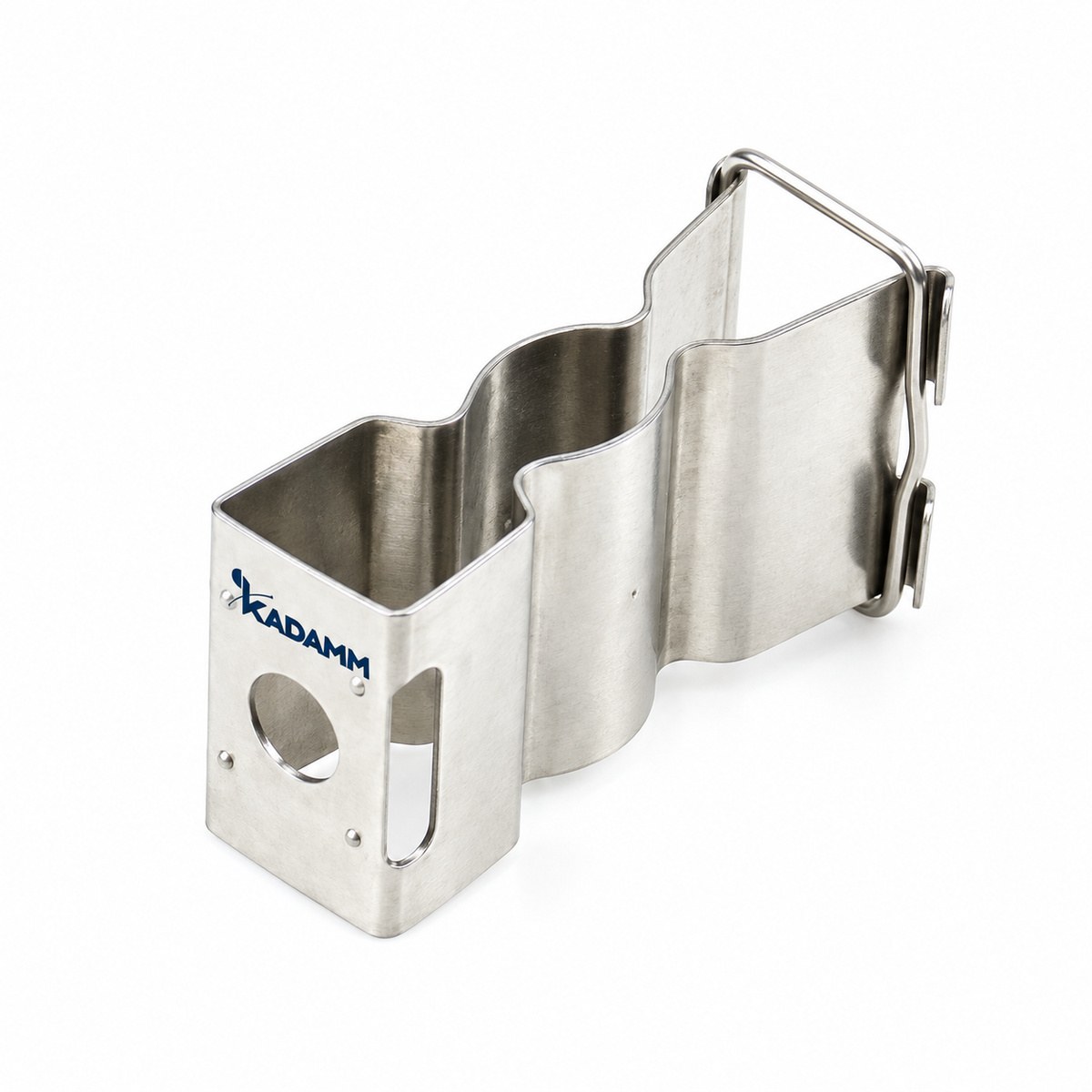

KADAMM ЗИК-С — металлические скобы из нержавеющей стали AISI 304 для кабелей 1/2″, 7/8″, 1-1/4″ и 1-5/8″; коррозионная стойкость в соляном тумане — не менее 72 ч по IEC 60068-2-11. Скобы применяют там, где пластик не допускается или как металлические точки удержания между пластиковыми зажимами.
Подбор по калибру кабеля
Зажим охватывает кабель по оболочке, поэтому первым делом его подбирают по калибру. Диапазоны диаметров по оболочке указаны для каждого исполнения:
| Калибр кабеля | Диаметр по оболочке | Примеры исполнений |
|---|---|---|
| 1/2″ | 15–17 мм | KADAMM ЗИК-1/2-ДП, KADAMM ЗИК-С-1/2 |
| 7/8″ | 27–29 мм | KADAMM ЗИК-7/8-АБ60, KADAMM ЗИК-С-7/8 |
| 1-1/4″ | 38–41 мм | KADAMM ЗИК-1.1/4-ГП, KADAMM ЗИК-1.1/4-Т |
| 1-5/8″ | 48–51 мм | KADAMM ЗИК-1.5/8-АБ140У, KADAMM ЗИК-С-1.5/8 |
Для тонких кабелей есть исполнение с резиновой вставкой KADAMM ЗИК-1/2-Р — под кабель диаметром 5–8 мм. Исполнения с буквой Н имеют внутреннюю насечку: она не даёт кабелю сползать вдоль оси на наклонных участках трассы — на пандусах, наклонных стволах и спусках в тоннель.
Способы крепления к основанию
Главное, чем различаются исполнения ЗИК, — крепёж. Его выбирают по материалу основания и по тому, есть ли на трассе монтажный профиль или трос.
| Основание | Крепёж | Буквы в артикуле | Примеры |
|---|---|---|---|
| Бетон, свод тоннеля | Анкерный болт M8×60 мм или металлический анкерный болт M8×140 мм | АБ60, АБ140 | KADAMM ЗИК-7/8-АБ60, KADAMM ЗИК-1.5/8-АБ140 |
| Бетон, быстрый монтаж | Забивной анкер M8×30 мм | АЗ | KADAMM ЗИК-1/2-АЗ, KADAMM ЗИК-7/8-АЗ |
| Кирпич, бетон в зданиях | Пластиковый дюбель M6×30 мм | ДП | KADAMM ЗИК-1/2-ДП, KADAMM ЗИК-7/8-ДП |
| Монтажный профиль | Пружинная гайка M6 для профиля | ГП | KADAMM ЗИК-1/2-ГП, KADAMM ЗИК-1.1/4-ГП |
| Стальной трос | Зажим для подвеса на тросе | Т | KADAMM ЗИК-1.1/4-Т |
| Металлоконструкции | Винт, болт с гайкой, монтажная пластина, комплект крепежа | В, КВ, ПЛ, КМ8 | KADAMM ЗИК-7/8-В105, KADAMM ЗИК-7/8-ПЛ |
Исполнения с буквой У в артикуле дополнены U-образной скобой, которая охватывает кабель поверх держателя: такая точка крепления удерживает кабель даже при разрушении пластикового блока. Исполнение с огнестойким кольцом — KADAMM ЗИК-1/2-ДПО.
Анкер подбирают по основанию: забивной анкер M8×30 мм — для прочного бетона, в пустотелом кирпиче и слабом основании он не держит. Диаметр сверления указан для каждого исполнения в таблице на карточке.
Шаг установки
Шаг зажимов задают так, чтобы кабель между ними не провисал и не касался стены, а вибрация от поездов не раскачивала его. Максимальный шаг указан в характеристиках серии по исполнению; для зажимов на стене и своде он измеряется метром, для подвеса на тросе — больше, потому что вес кабеля несёт трос. Точное значение для вашей трассы уточняйте у менеджера: оно зависит от калибра и массы кабеля и от требований проекта.
На поворотах, у вводов кабеля в помещения, у соединительных муфт и у разъёмов шаг уменьшают: в этих точках кабель испытывает дополнительное усилие, и его фиксируют с двух сторон от узла. Радиус изгиба излучающего кабеля на поворотах не должен быть меньше допустимого по его паспорту — зажимы ставят так, чтобы поворот проходил плавной дугой.
Подвес на тросе
Когда сверлить свод на каждом зажиме нельзя или нецелесообразно — в тоннелях с обделкой из тюбингов, в выработках с неровными стенками, на временных трассах, — кабель подвешивают на стальном тросе. Трос натягивают между редкими точками крепления, а зажимы для подвеса на тросе ставят на нём с шагом, нужным кабелю. Вес кабеля при этом несёт трос, отверстий в основании становится в разы меньше, а сам кабель по-прежнему держится на отступе от стены.
Пожарная безопасность
В тоннелях и на подземных объектах к кабельным трассам предъявляют требования по поведению при пожаре: кабель не должен обрушиться на путь и перекрыть эвакуацию, а система связи должна работать как можно дольше. Пластиковые зажимы при пожаре размягчаются, поэтому трассу собирают комбинированно: часть точек — металлические скобы KADAMM ЗИК-С или зажимы KADAMM ЗИК с U-образной скобой из нержавеющей стали, остальные — пластиковые с горючестью по UL94 V-0. Чередование и шаг металлических точек задаёт проект по нормам объекта.
Ориентация щелей
Щели излучающего кабеля должны смотреть в сторону зоны покрытия — в пространство тоннеля, а не в стену. На оболочке кабеля есть маркировка направления щелей; при монтаже её выставляют по проекту и не допускают скручивания кабеля между зажимами. Зажим фиксирует кабель от поворота, поэтому выставлять ориентацию нужно до окончательной затяжки, а после монтажа участка — проверить по маркировке на всей длине.
Монтаж по шагам
- Разметить трассу: высоту подвеса, точки зажимов с учётом шага, места поворотов, муфт и вводов.
- Выбрать исполнение зажимов по калибру кабеля и основанию; определить, где ставятся металлические точки.
- Просверлить отверстия диаметром, указанным для исполнения, и установить основания зажимов.
- Раскатать кабель без перекручивания, разложить его по зажимам, выставить щели по маркировке.
- Закрыть зажимы, проверить, что кабель не касается стены и не провисает между точками.
- Установить соединительные муфты и нагрузки на концах, загерметизировать соединения.
Здания, паркинги, шахты
Излучающий кабель применяют не только в транспортных тоннелях. В протяжённых зданиях и подземных паркингах его ведут под потолком по коридорам и проездам: здесь основание — бетонные перекрытия и кирпичные стены, а вдоль трасс часто уже смонтирован монтажный профиль под лотки. Тогда удобны исполнения с пружинной гайкой для профиля — зажим ставится без сверления, а шаг определяется самим профилем. В шахтах и рудниках важнее стойкость к среде и механическим воздействиям: там применяют металлические скобы и зажимы с U-образной скобой, а трассу ведут на тросе, если стенки выработки неровные.
Ошибки монтажа
- Кабель прижат к стене или ведётся в лотке вместе с другими кабелями — щели экранированы, поле неравномерно.
- Зажимы подобраны не по калибру — кабель болтается или сминается.
- Вся трасса на пластиковых зажимах без металлических точек — при пожаре кабель падает.
- Кабель перекручен между зажимами — щели смотрят в стену на части трассы.
- Шаг не уменьшен у муфт и поворотов — узлы нагружены весом кабеля.
- Забивной анкер поставлен в слабое основание — зажимы вырывает вибрацией.
Подборка изделий KADAMM
Зажимы — в разделе Зажимы излучающего кабеля, сам кабель — в разделе Излучающий кабель. Что входит в систему распределённых антенн и где в ней излучающий кабель — в статье «Что такое DAS/IBS и из чего собирается система»; как загерметизировать соединения кабеля — «Герметизация разъёмов фидера».
