Почему разъём на мачте нужно герметизировать
Соединение фидера с антенной, с джампером или с выносным радиомодулем — самое слабое место наружного тракта. Разъёмы N, 7/16 DIN и 4.3-10 рассчитаны на герметичность в собранном виде, но на мачте их годами поливает дождь, обдувает пыль, а перепады температуры «дышат» воздухом внутрь соединения. Влага, попавшая в разъём, окисляет контактные поверхности: растут потери, КСВН, появляются интермодуляционные помехи. Подробнее о том, как окисление контакта влияет на тракт, — в статье «PIM в фидерной линии: что это и как избежать».
Задача герметизации — закрыть соединение снаружи так, чтобы вода не добралась до резьбы и до стыка кабеля с разъёмом, и при этом сохранить возможность разобрать соединение при обслуживании. Решений три: холодная усадка, гель-бокс и многослойная лента. Они различаются скоростью монтажа, ремонтопригодностью и требованиями к квалификации монтажника.
Три способа: сравнение
| Способ | Как ставится | Плюсы | Ограничения | Серии KADAMM |
|---|---|---|---|---|
| Холодная усадка | Трубка на спиральном корде надевается на соединение, корд вытягивается — трубка сжимается | Быстро, без нагрева и инструмента; ровное обжатие | Подбор по диаметру до и после усадки; снимается разрезанием | KADAMM КГ-Х |
| Гель-бокс | Корпус с гелем защёлкивается на соединении | Монтаж за минуту, многоразовый, не требует навыка | Подбирается под конкретный разъём и кабель | KADAMM КГ-Г |
| Ленты: ПВХ — бутилкаучук — ПВХ | Лента наматывается слоями с перекрытием | Подходит под любую геометрию; материалы есть всегда | Зависит от аккуратности; долгий монтаж | KADAMM КГ-К, KADAMM КГ-Л |
Холодная усадка: трубка или муфта
В запросах её часто называют муфтой холодной усадки. Для разъёмов фидера применяют именно трубки: они короткие, подбираются по диаметру соединения и ставятся без инструмента. Кабельные муфты холодной усадки для силовых кабелей среднего напряжения — отдельный класс изделий.
Трубка холодной усадки — силиконовая трубка, растянутая на спиральном корде. Её надевают на кабель до сборки соединения, после сборки сдвигают на разъём и вытягивают корд: трубка сжимается до своего рабочего диаметра и плотно облегает соединение. Нагрев не нужен — это важно на мачте, где работать с горелкой или феном неудобно и небезопасно.
Серия KADAMM КГ-Х — Ø15–69,85 мм до усадки. Подбор ведут по двум диаметрам: внутренний диаметр до усадки должен быть больше наибольшего диаметра соединения (обычно это гайка разъёма), а после усадки — меньше наименьшего диаметра (оболочки кабеля). Коэффициент усадки у исполнений — от 2:1 до 4:1: чем он больше, тем шире диапазон диаметров, которые закрывает одна трубка. Исполнения с буквой М в артикуле имеют внутренний слой мастики — она заполняет неровности и дополнительно герметизирует стык. Степень защиты — IP67 или IP68 по ISO 20653.
Трубку холодной усадки надевают на кабель ДО сборки разъёма: после соединения она через разъём не пройдёт. Это самая частая ошибка — приходится разбирать соединение.
Гель-бокс
Гель-бокс — пластиковый корпус из двух половин, заполненный гелем. Его защёлкивают на собранном соединении, гель обтекает разъём и кабель и вытесняет воздух. Для обслуживания корпус открывают, разъём разбирают, а после сборки бокс ставят снова — он многоразовый. Монтаж не требует ни навыка, ни инструмента, поэтому гель-боксы любят там, где соединения часто разбирают: на джамперах антенн и выносных радиомодулей.
Гель-боксы KADAMM КГ-Г подбирают под конкретное соединение: под разъём 4.3-10 на кабеле 1/2″ и 1/2″ суперфлекс, под разъём антенны на джампере 1/2″, под соединение кабелей 1/2″ и 7/8″. Степень защиты — IP68; корпус из поликарбоната или полипропилена.
Комплект герметизации разъёмов: ленты ПВХ — бутил — ПВХ
Если подходящей трубки или гель-бокса нет — например, соединение нестандартной формы или нужно закрыть тройник и переход сразу — применяют многослойную обмотку. Порядок слоёв выработан практикой:
- Первый слой — ПВХ-лента с перекрытием: защищает резьбу разъёма от бутилкаучука, чтобы соединение потом можно было разобрать.
- Второй слой — бутилкаучуковая лента: мягкая мастика заполняет все неровности, это основной герметизирующий слой.
- Третий слой — ПВХ-лента с перекрытием 50 %: защищает бутил от ультрафиолета и механических повреждений.
- Обмотку ведут снизу вверх, чтобы витки ложились как черепица и вода скатывалась, а не затекала под край.

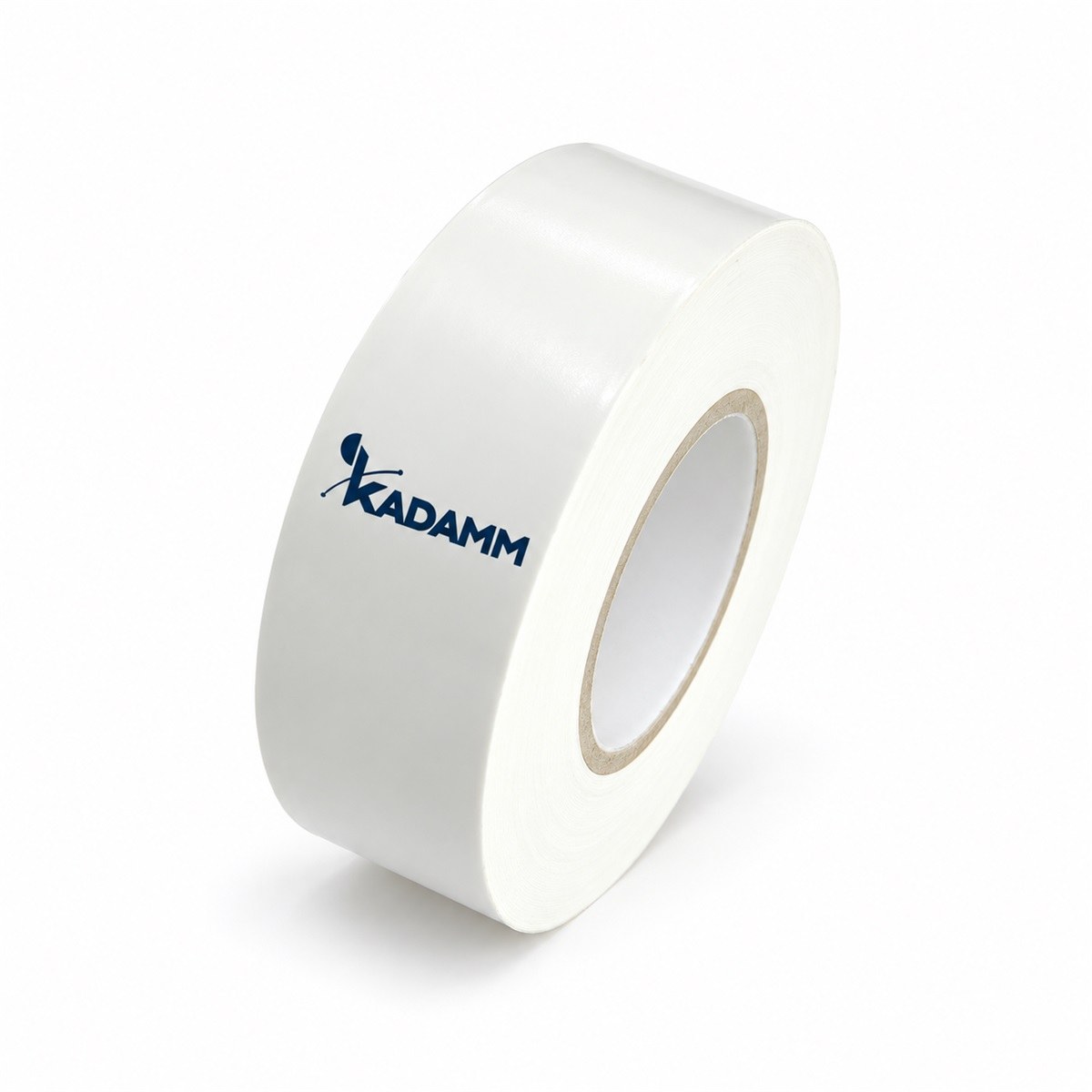

Комплекты KADAMM КГ-К содержат обе ленты нужной ширины в одной упаковке — ПВХ-ленты 48 или 38 мм и 19 мм и бутилкаучуковую ленту; по артикулу видно число рулонов каждого типа. Отдельно — бутилкаучуковые и самослипающиеся ленты KADAMM КГ-Л и изоляционные ленты ПВХ KADAMM ЛИ разных цветов: цветной лентой заодно маркируют сектора и диапазоны.
Самослипающаяся лента из этиленпропиленового каучука при растяжении сплавляется в монолит без клеевого слоя — её используют как основной слой вместо бутила или поверх него, когда нужна прочная внешняя оболочка.
Термоусадка: где она уместна

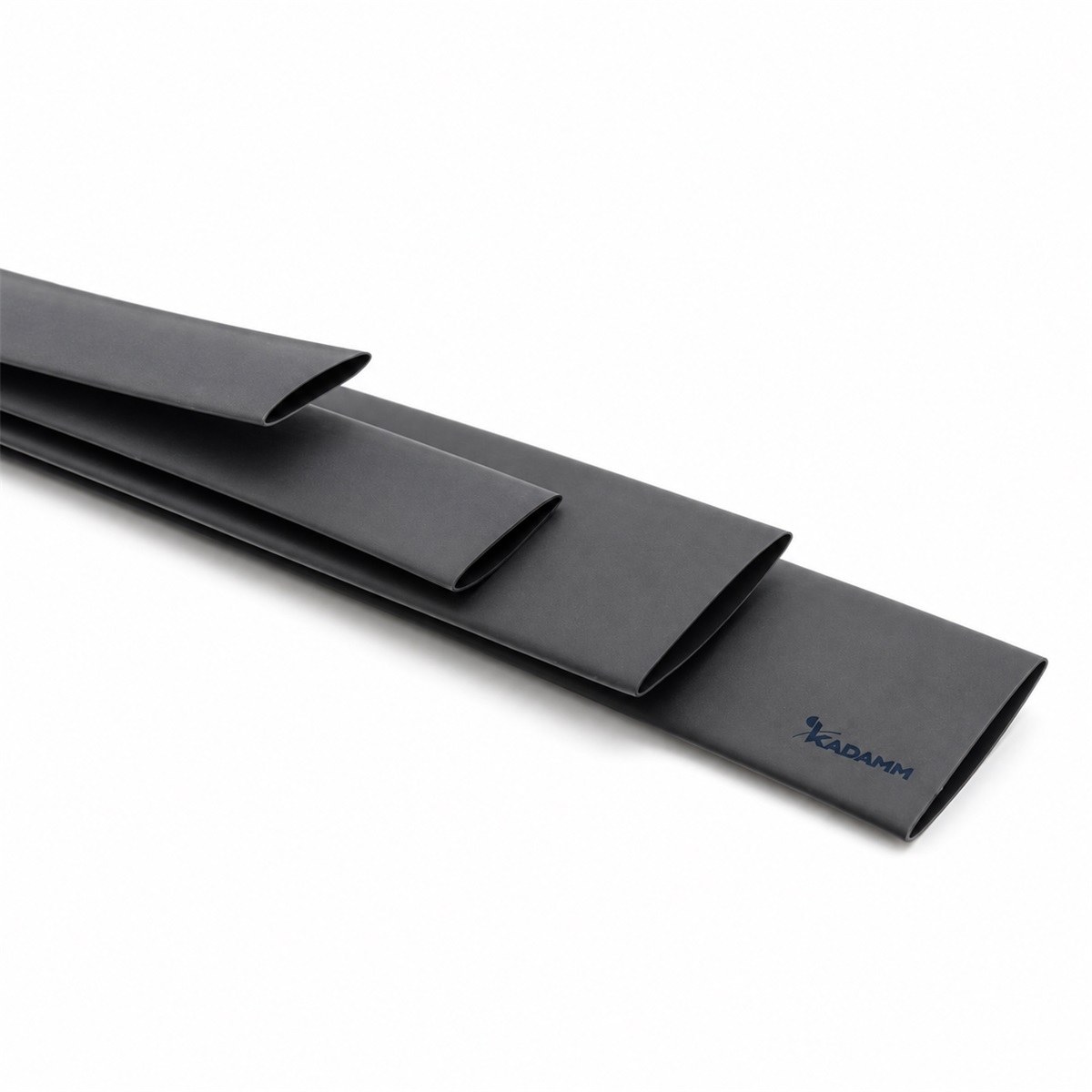

Горячая термоусадка KADAMM ТТ (Ø4,8–180 мм до усадки) применяется в основном внутри контейнера и в шкафах — на разделке кабелей питания, на наконечниках, для маркировки. На мачте её используют реже: нужен нагрев, а у трубок с клеевым слоем — равномерный прогрев по всей длине. Для разветвлений многожильных кабелей есть термоусадочные перчатки KADAMM ТТ-П.
Монтаж трубки холодной усадки по шагам
- Подобрать трубку: замерить наибольший диаметр соединения (гайка разъёма, переход) и диаметр оболочки кабеля по обе стороны. Трубка должна свободно проходить по первому и после усадки плотно садиться на второй.
- Очистить оболочку кабеля в зоне посадки от грязи и смазки: трубка держится за счёт обжатия, загрязнение даёт канал для воды.
- Надеть трубку на кабель до сборки разъёма — концом корда в сторону, откуда его будут вытягивать.
- Собрать и затянуть разъём с нормированным моментом, проверить параметры тракта, если это предусмотрено программой работ.
- Сдвинуть трубку так, чтобы соединение оказалось посередине, с запасом по длине на оболочку с обеих сторон.
- Вытягивать корд равномерно, раскручивая против часовой стрелки: трубка садится последовательно, без складок.
- Осмотреть результат: трубка прилегает по всей длине, на краях нет зазоров, корд извлечён полностью.
Если соединение длинное (разъём плюс переход или грозоразрядник), берут трубку соответствующей длины, а не две короткие встык: стык двух трубок — место, где вода найдёт дорогу.
Что ещё на мачте требует герметизации
Разъёмы — не единственное место, куда проникает влага. Тем же способом закрывают:
- узлы заземления фидера: место, где комплект заземления врезан в оболочку кабеля, после монтажа обматывают бутилкаучуковой лентой и ПВХ поверх;
- переходы с кабеля на джампер и с джампера на разъём выносного радиомодуля;
- грозоразрядники и делители, установленные снаружи;
- места повреждения оболочки кабеля, найденные при осмотре, — до плановой замены участка.
Ввод фидера в контейнер или шкаф герметизируют другими изделиями — гермовводами и уплотнителями панелей ввода; об этом отдельная статья.
Осмотр и обслуживание
Герметизация не вечна, поэтому при плановом обслуживании объекта её осматривают вместе с креплениями фидера. Признаки, требующие замены: трещины и отслоение верхнего ПВХ-слоя, размотавшиеся концы лент, сдвинутая или порванная трубка, открытые защёлки гель-бокса. Если при вскрытии под герметизацией обнаружена влага или окисел, соединение разбирают, разъём меняют или чистят и только затем герметизируют заново — закрывать влажное соединение бесполезно.
Гель-бокс при обслуживании снимают и ставят обратно; трубку холодной усадки и ленты аккуратно разрезают вдоль, не задевая оболочку кабеля, и после работ ставят новые. Поэтому в комплект бригады на обслуживание кладут запас трубок под типовые соединения объекта и комплект лент.
Как выбрать способ
| Ситуация | Что выбрать |
|---|---|
| Типовые соединения одного калибра, много точек | Холодная усадка — быстро и единообразно |
| Разъёмы джамперов, которые часто разбирают | Гель-бокс — многоразовый |
| Нестандартная геометрия, тройники, переходы | Ленты ПВХ — бутил — ПВХ |
| Ремонт на месте без подходящих изделий | Ленты — материалы всегда в комплекте бригады |
| Разделка кабелей в шкафу | Термоусадка, перчатки |
Ошибки герметизации
- Трубку холодной усадки забыли надеть до сборки разъёма.
- Трубка подобрана не по диаметрам: после усадки она не обжимает оболочку кабеля.
- Бутилкаучук намотан прямо на резьбу — соединение потом не разобрать без ножа.
- Обмотка сверху вниз — вода затекает под витки.
- Не закрыт верхний ПВХ-слой — бутил на солнце стареет и трескается.
Подборка серий KADAMM
Все изделия — в разделах Герметизирующие, изолирующие материалы и Муфты холодной усадки. Какие разъёмы встречаются в фидерных трактах и чем они отличаются — в статье «ВЧ-разъёмы для фидерных трактов: N, 7/16 DIN, 4.3-10, SMA».
