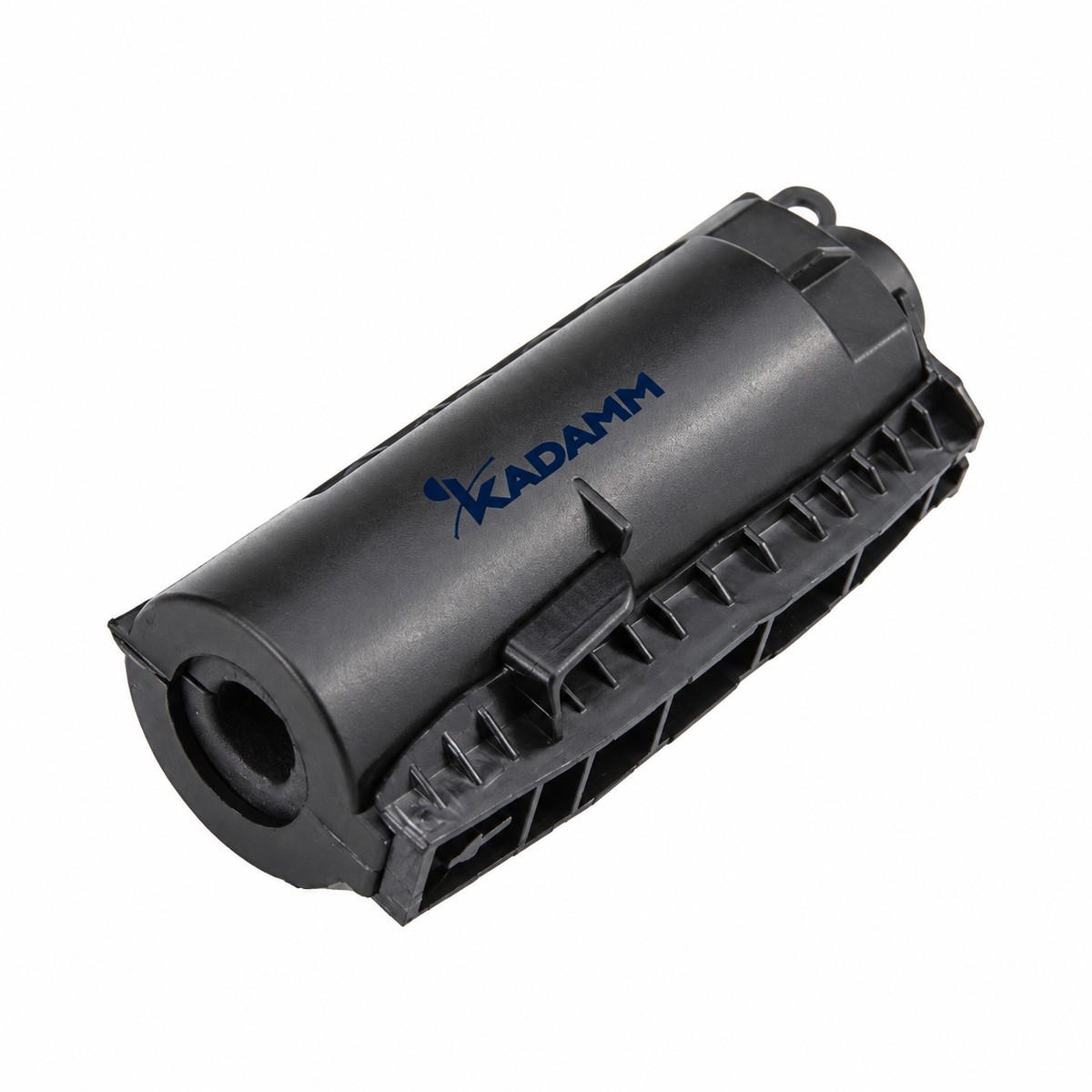

KADAMM КГ-Г — гель-боксы для герметизации разъёмов на фидерах и джамперах. Исполнений в серии — 4.
Гель-бокс закрывает разъём створками с гелевым уплотнением — без лент и мастики; при обслуживании бокс открывается и ставится повторно. Исполнения различаются типом разъёма и кабеля (см. таблицу).
Конструкция
| Параметр | Значение |
|---|---|
| Цвет | чёрный |
| Тип кабеля | гофрированный · с гладкой оболочкой / гофрированный · эллиптический волновод · с гладкой оболочкой (по исполнению) |
| Применение | перемычка 1/2" — разъём 4.3-10 / перемычка 1/2" — разъём 7/16 DIN (по исполнению) |
| Разъём | 4.3-10 (у части исполнений) |
| Размер кабеля | кабель 1/2" суперфлекс / перемычка 1/2" — фидер 7/8" (по исполнению) |
Размеры
| Параметр | Значение |
|---|---|
| Внутренний диаметр | 26,00 мм / 26,6 мм / 43 мм (по исполнению) |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | -20…+60 °C / -40…+70 °C (по исполнению) |
| Степень защиты | IP68, по IEC 60529 / IP68, по ISO20653:2013 (по исполнению) |
| Стойкость к УФ-излучению | ≥1000ч, по ISO 4892-3 / ≥720 ч, по ISO 4892-3 / ≥720ч, по ISO 4892-3 (по исполнению) |
| Артикул | Исполнение | Материал | Ширина | Длина | Масса брутто, кг |
|---|---|---|---|---|---|
| KADAMM КГ-Г-1/2-7/8 | Гель-бокс для герметизации соединения кабелей 1/2" и 7/8" | поликарбонат (PC) и гель | — | 192 мм | 0,22 |
| KADAMM КГ-Г-4.3/10-1/2 | Гель-бокс для герметизации разъёма 4.3-10 на кабеле 1/2" | полипропилен и гель | — | 105 мм | 0,059 |
| KADAMM КГ-Г-4.3/10-1/2С | Гель-бокс для герметизации разъёма 4.3-10 на кабеле 1/2" суперфлекс | полипропилен и гель | 37,5 мм | 112,0 мм | 0,072 |
| KADAMM КГ-Г-А-1/2 | Гель-бокс для герметизации разъёма антенны на джампере 1/2" | полипропилен и гель | — | — | 0,14 |
KADAMM КГ-Г применяют на разъёмах антенн, RRU и джамперов базовых станций.
Гель-бокс; паспорт изделия.
См. таблицу исполнений.
Гарантия на KADAMM КГ-Г — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер подберёт исполнение под ваш кабель и опору; доставка по России, сроки — у менеджера.
Поставляем Гель-боксы для герметизации разъёмов KADAMM КГ-Г — для разъёмов 4.3-10 и антенн, кабели 1/2"–7/8" под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
