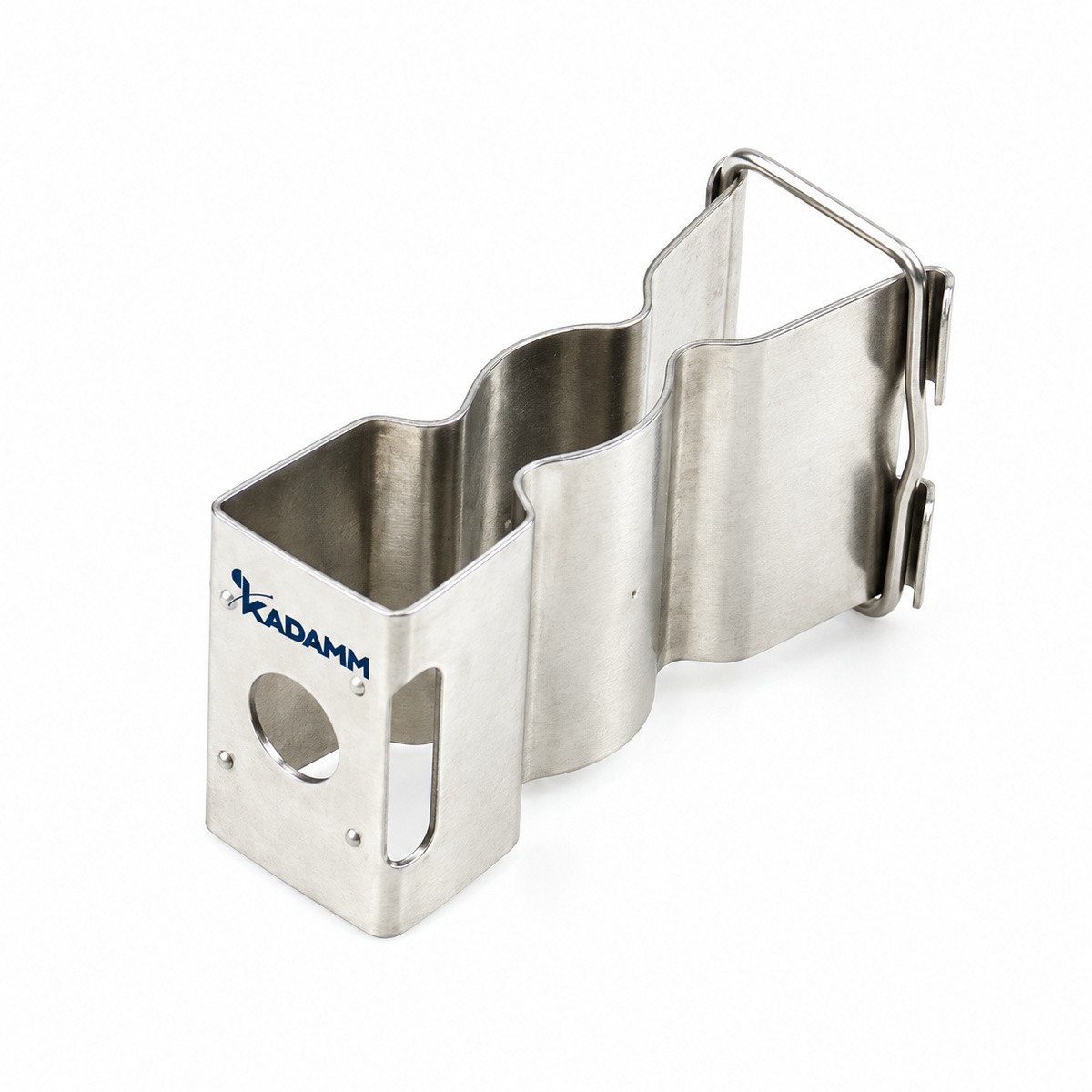

KADAMM ЗИК-С — металлические скобы для крепления излучающего кабеля: фидеры 1/2–1-5/8". Материал — нержавеющая сталь. Исполнений в серии — 6.
Зажим держит излучающий кабель на расстоянии от стены или свода, чтобы щели кабеля не экранировались конструкцией, и фиксирует его без смятия оболочки. Крепление к основанию — анкером, дюбелем, винтом, пружинной гайкой профиля или на трос.
Материал — нержавеющая сталь. Рабочая температура — -40…+85 °C.
Конструкция
| Параметр | Значение |
|---|---|
| Материал | нержавеющая сталь |
| Цвет | серебристый |
| Тип кабеля | коаксиальный со вспененным диэлектриком · излучающий · гибридный |
| Размер кабеля | по исполнению |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | -40…+85 °C |
| Коррозионная стойкость (соляной туман) | ≥72 ч, по IEC 60068-2-11 |
Размеры
| Параметр | Значение |
|---|---|
| Монтажное отверстие | 10 мм / 8,5 мм (по исполнению) |
| Артикул | Исполнение | Диаметр по оболочке, мин. | Диаметр по оболочке, макс. | Высота | Масса брутто, кг |
|---|---|---|---|---|---|
| KADAMM ЗИК-С-1.1/4 | Скоба для излучающего кабеля 1-1/4", AISI 304 | 37 мм | 39 мм | — | 0,025 |
| KADAMM ЗИК-С-1.5/8 | Скоба для излучающего кабеля 1-5/8", AISI 304 | 48 мм | 51 мм | 80,5 мм | 0,030 |
| KADAMM ЗИК-С-1/2 | Скоба для излучающего кабеля 1/2", AISI 304 | 15 мм | 17 мм | 55 мм | 0,020 |
| KADAMM ЗИК-С-1/2-10 | Скоба для излучающего кабеля 1/2", AISI 304 отверстие Ø10 мм | 15 мм | 17 мм | 55 мм | 0,020 |
| KADAMM ЗИК-С-7/8 | Скоба для излучающего кабеля 7/8", AISI 304 | 27 мм | 29 мм | 51,5 мм | 0,019 |
| KADAMM ЗИК-С-7/8-10 | Скоба для излучающего кабеля 7/8", AISI 304 отверстие Ø10 мм | 27 мм | 29 мм | 51,5 мм | 0,019 |
KADAMM ЗИК-С применяют в системах радиопокрытия тоннелей, метрополитена, шахт и рудников, протяжённых зданий и паркингов.
Зажим с крепежом по исполнению; паспорт изделия.
Размером кабеля и крепежом к основанию — см. таблицу исполнений.
Материал — нержавеющая сталь.
Гарантия на KADAMM ЗИК-С — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер подберёт исполнение под ваш кабель и опору; доставка по России, сроки — у менеджера.
Поставляем Скобы излучающего кабеля из нержавеющей стали KADAMM ЗИК-С — для излучающего кабеля 1/2–1-5/8" под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
