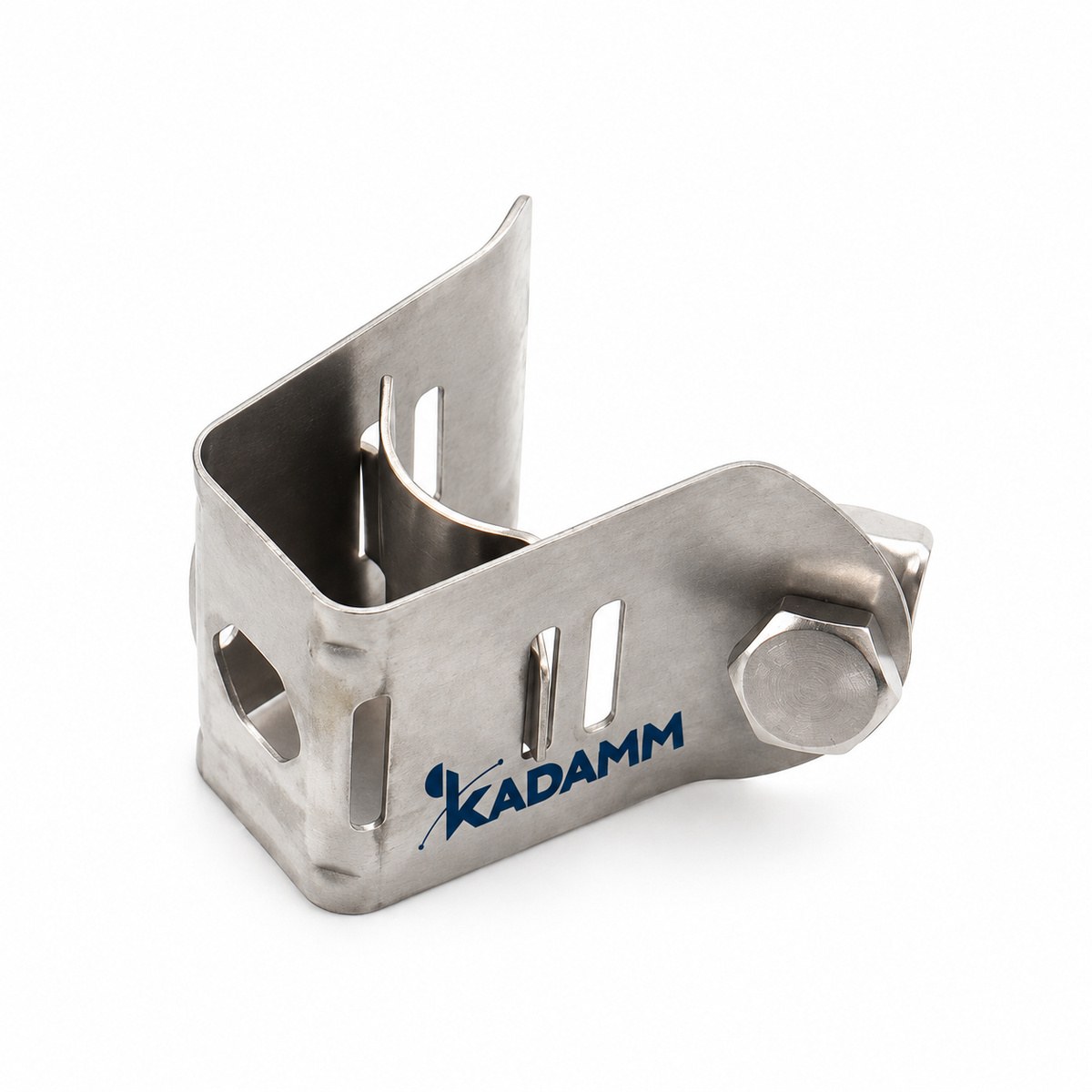

KADAMM ДФ-Б — держатели фидера «бабочка» из нержавеющей стали для крепления в отверстие кабельной лестницы: фидеры 1/2–2-1/4". Исполнений в серии — 7.
Держатель охватывает фидер двумя крыльями и фиксируется в монтажном отверстии. Материал — нержавеющая сталь AISI 304.
Рабочая температура — -40…+85 °C.
Конструкция
| Параметр | Значение |
|---|---|
| Материал | нержавеющая сталь AISI 304 |
| Цвет | серебристый |
| Тип кабеля | коаксиальный 7/8" / коаксиальный в оплётке, гибридный · эллиптический волновод (по исполнению) |
Размеры
| Параметр | Значение |
|---|---|
| Высота | 38,1 мм |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | -40…+85 °C (у части исполнений) |
| Стойкость к УФ-излучению | ≥720 ч, по ISO4892.3-1994 (у части исполнений) |
| Коррозионная стойкость (соляной туман) | ≥168 ч в камере соляного тумана, по IEC 60068-2-11 (у части исполнений) |
| Вибростойкость | ≥6 ч на резонансной частоте, по IEC 60068-2-6 (у части исполнений) |
| Артикул | Исполнение | Диаметр по оболочке, мин. | Диаметр по оболочке, макс. | Ширина | Длина | Масса брутто, кг |
|---|---|---|---|---|---|---|
| KADAMM ДФ-Б-1.1/4 | Держатель фидера «бабочка» 1-1/4" | 37,6 мм | 43,2 мм | 16,5 мм | 147,83 мм | 0,459 |
| KADAMM ДФ-Б-1.5/8 | Держатель фидера «бабочка» 1-5/8" | 48,3 мм | 52 мм | 13,5 мм | 171,2 мм | 0,523 |
| KADAMM ДФ-Б-1/2 | Держатель фидера «бабочка» 1/2" | — | 16,3 мм | 40,2 мм | 40,2 мм | 0,315 |
| KADAMM ДФ-Б-2.1/4 | Держатель фидера «бабочка» 2-1/4" | 58,2 мм | 60 мм | 13,5 мм | 199,2 мм | 0,72 |
| KADAMM ДФ-Б-5/8 | Держатель фидера «бабочка» 5/8" | 20,8 мм | 22 мм | 14,4 мм | 89 мм | 0,399 |
| KADAMM ДФ-Б-7/8 | Держатель фидера «бабочка» 7/8" | 26,7 мм | 31 мм | 16,5 мм | 105,38 мм | 0,417 |
| KADAMM ДФ-Б-7/8Р2 | Держатель фидера «бабочка» 7/8" | 26,7 мм | 31 мм | 16,5 мм | 105,38 мм | 0,042 |
KADAMM ДФ-Б применяют на кабельных лестницах и мачтах базовых станций.
Держатель; паспорт изделия.
фидеры 1/2–2-1/4" — см. таблицу исполнений.
Гарантия на KADAMM ДФ-Б — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер подберёт исполнение под ваш кабель и опору; доставка по России, сроки — у менеджера.
Поставляем Держатели фидера «бабочка» KADAMM ДФ-Б — фидеры 1/2–2-1/4" под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
