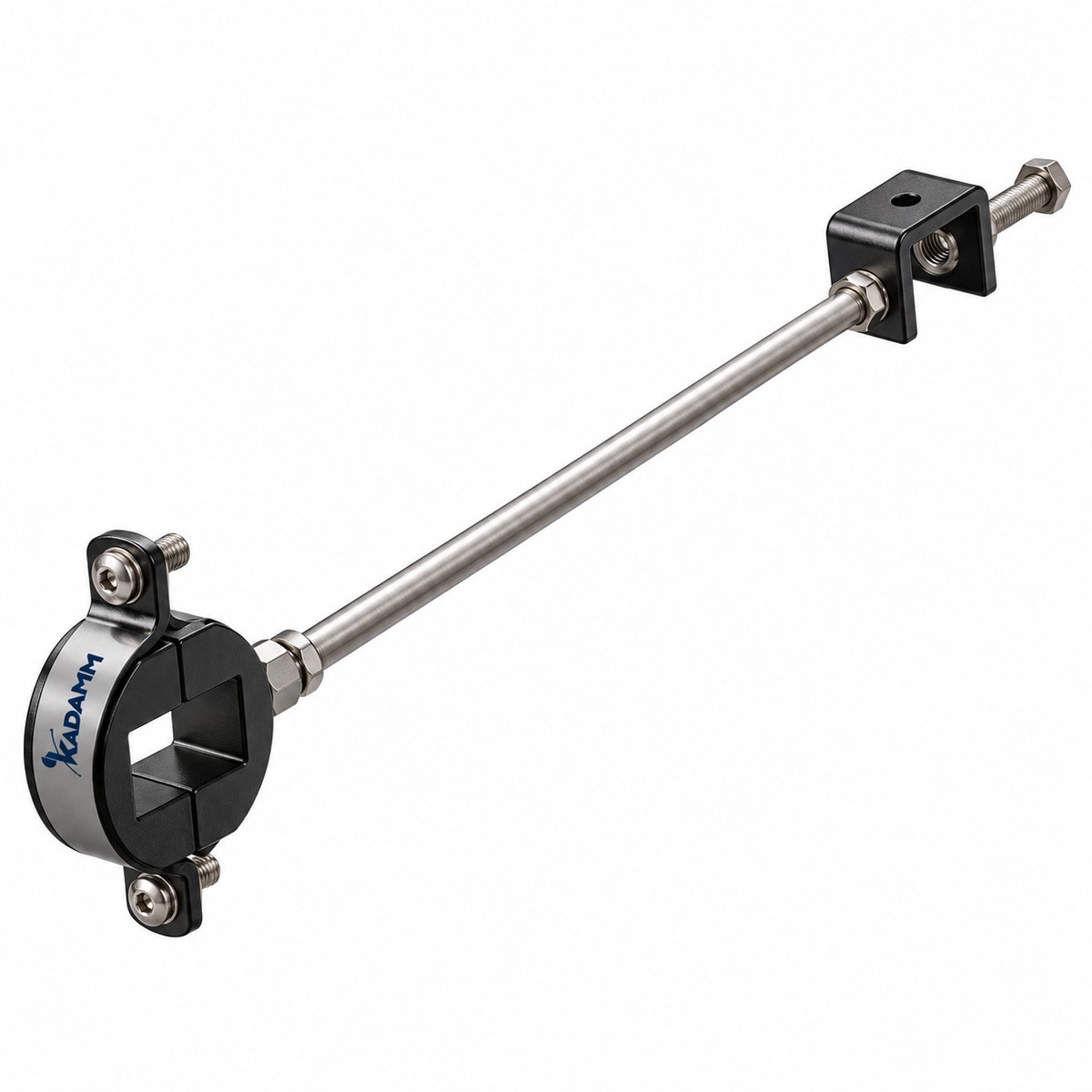

KADAMM ЗВ — зажимы для крепления эллиптических волноводов к опоре и кабельной лестнице, обозначения волноводов R100, R100П, R120П, R140, R140П, R220 и др.. Исполнений в серии — 13.
Зажим охватывает волновод резиновой вкладкой по форме сечения и крепится к опоре: волновод не сминается и не смещается под ветровой нагрузкой. Поворотные исполнения позволяют развернуть зажим по направлению трассы.
Рабочая температура — -40…+85 °C.
Конструкция
| Параметр | Значение |
|---|---|
| Материал металлических частей | нержавеющая сталь AISI 304 |
| Цвет металла | натуральный |
| Цвет уплотнителя | чёрный |
| Материал уплотнителя | EPDM / натуральный каучук (по исполнению) |
| Волновод | по исполнению |
Размеры
| Параметр | Значение |
|---|---|
| Длина шпильки | 400,0 мм |
| Толщина полки опоры | 3-25мм (у части исполнений) |
| Отверстие резиновой вкладки | по исполнению |
| Диаметр трубы | 40-150 мм (у части исполнений) |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | -40…+85 °C |
| Стойкость к УФ-излучению | ≥720 ч, по ISO4892.3-1994 |
| Коррозионная стойкость (соляной туман) | ≥720 ч, по IEC 60068-2-11 (у части исполнений) |
| Артикул | Исполнение | Масса брутто, кг |
|---|---|---|
| KADAMM ЗВ-R100 | Зажим волноводный для волновода R100 | 0,375 |
| KADAMM ЗВ-R100П | Зажим волноводный поворотный для волновода R100 | 0,419 |
| KADAMM ЗВ-R120П | Зажим волноводный поворотный для волновода R120 | 0,389 |
| KADAMM ЗВ-R140 | Зажим волноводный для волновода R140 | 0,352 |
| KADAMM ЗВ-R140П | Зажим волноводный поворотный для волновода R140 | 0,386 |
| KADAMM ЗВ-R220 | Зажим волноводный для волновода R220 | 0,375 |
| KADAMM ЗВ-R220П | Зажим волноводный поворотный для волновода R220 | 0,390 |
| KADAMM ЗВ-R320П | Зажим волноводный поворотный для волновода R320 | 0,390 |
| KADAMM ЗВ-R48П | Зажим волноводный поворотный для волновода R48 | 0,549 |
| KADAMM ЗВ-R70 | Зажим волноводный для волновода R70 | 0,410 |
| KADAMM ЗВ-R70П | Зажим волноводный поворотный для волновода R70 | 0,442 |
| KADAMM ЗВ-R84 | Зажим волноводный для волновода R84 | 0,375 |
| KADAMM ЗВ-R84П | Зажим волноводный поворотный для волновода R84 | 0,412 |
KADAMM ЗВ применяют на радиорелейных линиях при прокладке эллиптических волноводов по мачтам и опорам.
Зажим с вкладкой и крепежом; паспорт изделия.
R100, R100П, R120П, R140, R140П, R220 и др. — размер вкладки указан в таблице исполнений.
Гарантия на KADAMM ЗВ — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер подберёт исполнение под ваш кабель и опору; доставка по России, сроки — у менеджера.
Поставляем Зажимы волноводные KADAMM ЗВ — для волноводов R48–R320 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
