Волноводный фильтр и диплексер: как подобрать

Волноводный фильтр выделяет рабочую полосу и подавляет помехи и гармоники при малых потерях и большой мощности. Разбираем типы — полосно-пропускающие, верхних и нижних частот, гармоник, режекторные, — диплексеры для работы на общую антенну и параметры, по которым подбирают фильтр. В каталоге КАДАММ (KADAMM) — 41 моделей.

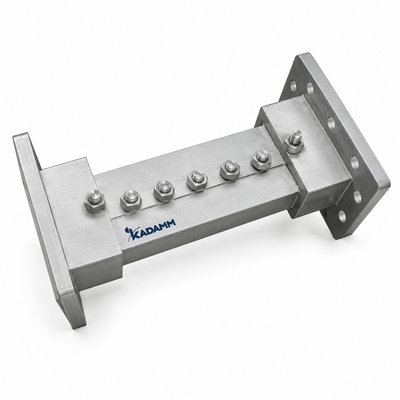

KADAMM ППФ-ВВолноводные фильтры полосно-пропускающие

KADAMM ФВЧ-ВВолноводные фильтры верхних частот

KADAMM ФНЧ-ВВолноводные фильтры нижних частот

Если коротко

Волноводный фильтр — малые потери и большая мощность, но полоса ограничена типоразмером.

Фильтр гармоник ставят на выход передатчика.

Диплексер разводит передачу и приём на одну антенну.

Подбирают по полосе, подавлению и потерям в полосе пропускания.

Фильтр гармоник и диплексер в передающем тракте станции.

Зачем волноводный фильтр

Волноводный фильтр пропускает сигналы в заданной полосе и подавляет остальные: убирает гармоники передатчика, защищает приёмник от мощного соседнего сигнала, разделяет частотные каналы. По сравнению с коаксиальными и микрополосковыми фильтрами у волноводного малые потери и высокая допустимая мощность, поэтому его ставят в передающие тракты радиолокаторов, радиорелейных и спутниковых станций.

Тип	Что пропускает	Типовая задача	Серия КАДАММ
Полосно-пропускающий	полосу вокруг рабочей частоты	выделение канала, защита приёмника	KADAMM ППФ-В
Верхних частот	всё выше частоты среза	подавление низкочастотных помех	KADAMM ФВЧ-В
Нижних частот	всё ниже частоты среза	подавление гармоник	KADAMM ФНЧ-В
Гармоник	основную частоту, подавляет её гармоники	выход мощного передатчика	KADAMM ФНЧ-Г
Полосно-заграждающий (режекторный)	всё, кроме узкой полосы	вырезать мешающую частоту	KADAMM ПЗФ-В

Диплексер

Диплексер — два фильтра с общим входом: он разделяет две полосы по разным выходам или объединяет их в одну антенну. Типовое применение — раздельные частоты передачи и приёма на одной антенне радиорелейной или спутниковой станции. Волноводные диплексеры КАДАММ — KADAMM ДП-В.

Как подобрать

Полоса пропускания и частота среза — по рабочим частотам тракта; полосы моделей КАДАММ — в таблице исполнений (полосно-пропускающие: 2,7 – 86 ГГц).
Подавление в полосе задерживания (потери запирания) — насколько ослабляется мешающий сигнал или гармоника.
Вносимые потери в полосе — в передающем тракте они превращаются в нагрев фильтра.
Крутизна скатов — определяет, насколько близко к рабочей частоте начинается подавление.
Типоразмер и фланец — как у тракта.

Узкополосный фильтр чувствителен к температуре: при нагреве полоса смещается. Для мощного тракта уточняйте температурный уход частоты у инженера.
