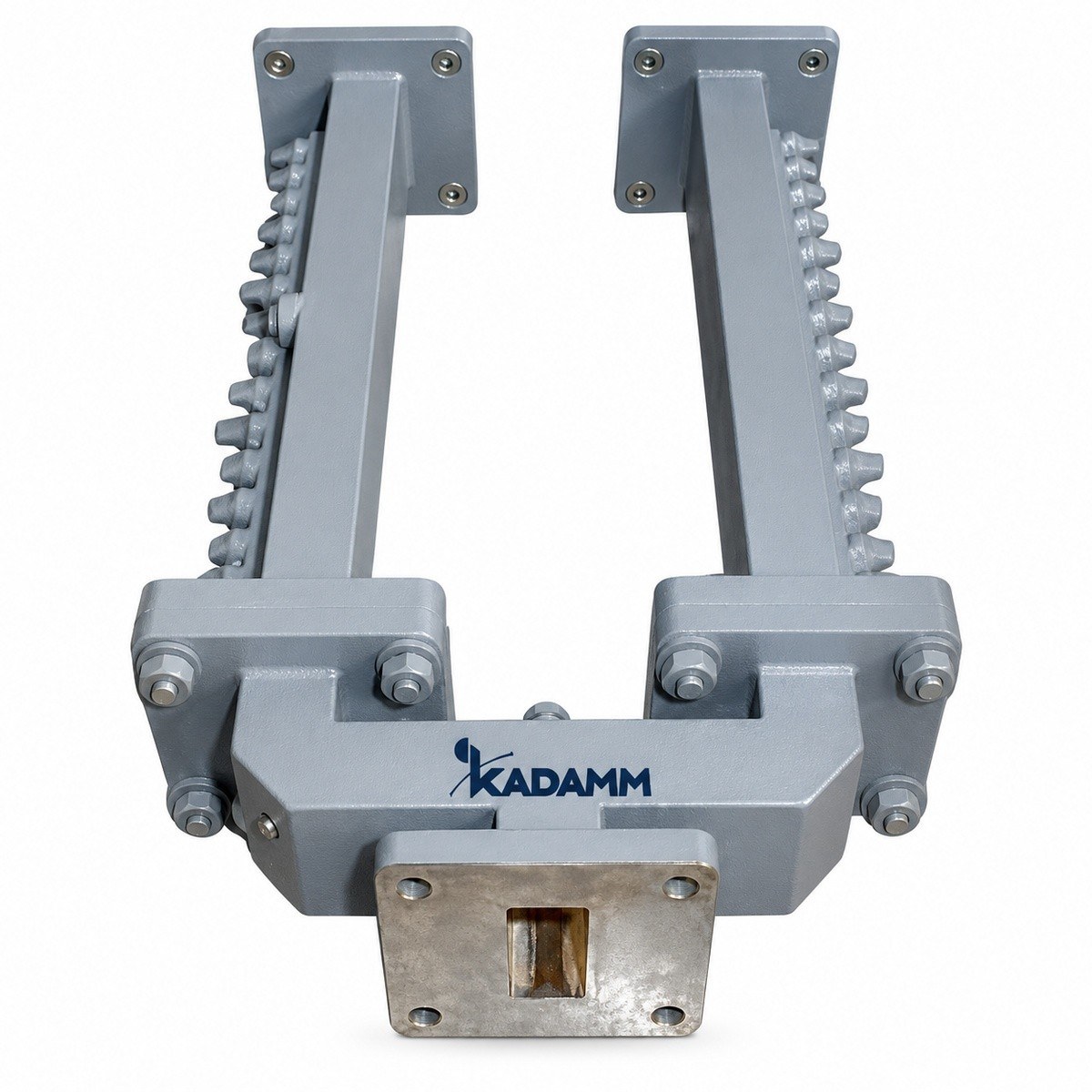

Волноводные диплексеры: 7 моделей. Разделение и объединение сигналов разных полос в одном тракте.
Серия KADAMM ДП-В — 7 моделей в диапазоне по таблице исполнений. Модели различаются: полоса пропускания, потери, развязка, КСВН, волновод.
Диплексер разделяет сигналы двух частотных полос по разным выходам (или объединяет их в общий тракт), триплексер — трёх полос. Это частотно-разделительные фильтры с общим входом.
В серии KADAMM ДП-В — 7 моделей; полосы каналов, потери и подавление — в таблице.
| Артикул | Полоса пропускания, ГГц | Потери, дБ | Развязка, дБ | КСВН | Волновод | Материал |
|---|---|---|---|---|---|---|
| KADAMM ДП-WR12 | F(T)=71-76 F(R)=81-86 | 0,5 | 55 | 1,35 | WR12 | медь |
| KADAMM ДП-WR15 | F: 50/54/58/62/64 | 2,7 | 20 | 2 | WR15 | медь |
| KADAMM ДП-WR159 | F(T)=4,65-4,85 F(R)=5-5,3 | 0,4 | 40 | 1,2 | WR159 | алюминий |
| KADAMM ДП-WR42 | F(R)=19,2-21,2 F(T)=29-31 | 0,5 | 85 | 1,2 | WR42/WR28 | медь |
| KADAMM ДП-WR62 | F(T)=13-13,25 F(R)=14,5-15,35 | 0,4 | 70 | 1,25 | WR62 | алюминий |
| KADAMM ДП-WR75 | F(T)=12,25-12,75 F(R)=13,75-14,50 | 0,6 | 70 | 1,35 | WR75 | медь |
| KADAMM ДП-WR90 | F(T)=10,03 F(R)=10,23 | 0,5 | 40 | 1,2 | WR90 | медь |
Предельные значения: потери — не более; развязка — не менее; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Выбор внутри серии KADAMM ДП-В: вносимые потери, дБ — от 0,4 у KADAMM ДП-WR159 до 2,7 у KADAMM ДП-WR15; развязка, дБ — от 85 у KADAMM ДП-WR42 до 20 у KADAMM ДП-WR15; КСВН — от 1,2 у KADAMM ДП-WR159 до 2 у KADAMM ДП-WR15.
Серия KADAMM ДП-В (по таблице исполнений): системы связи; измерения.
Комплект поставки модели серии KADAMM ДП-В: диплексер или триплексер, паспорт изделия.
Серия KADAMM ДП-В перекрывает по таблице исполнений: KADAMM ДП-WR159 — F(T)=4,65-4,85 F(R)=5-5,3; KADAMM ДП-WR90 — F(T)=10,03 F(R)=10,23; KADAMM ДП-WR75 — F(T)=12,25-12,75 F(R)=13,75-14,50; KADAMM ДП-WR62 — F(T)=13-13,25 F(R)=14,5-15,35; KADAMM ДП-WR42 — F(R)=19,2-21,2 F(T)=29-31; KADAMM ДП-WR12 — F(T)=71-76 F(R)=81-86; KADAMM ДП-WR15 — F: 50/54/58/62/64.
У KADAMM ДП-В: диапазон по таблице исполнений, 7 моделей, соединители по таблице исполнений. У KADAMM ДП: диапазон по таблице исполнений, 7 моделей, соединители SMA, 2,92 мм.
Полосы под заказ — уточняйте у менеджера.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ДП-В — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ДП-В могут уточняться без уведомления.
Поставляем Волноводные диплексеры KADAMM ДП-В под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
