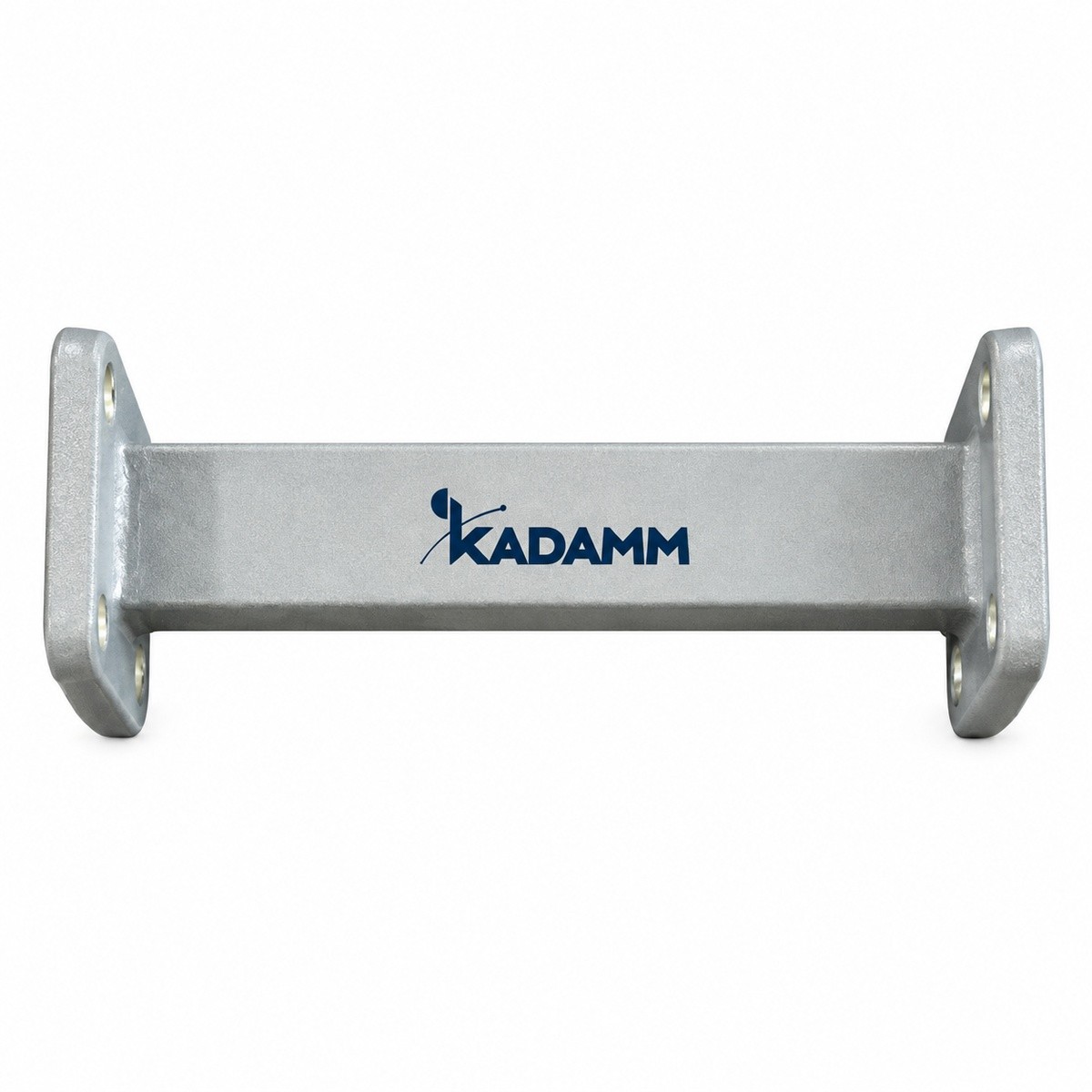

Волноводные фильтры верхних частот: 6 моделей. Частоты среза или полосы пропускания, подавление и потери — в таблице исполнений.
Серия KADAMM ФВЧ-В — 6 моделей в диапазоне 13 – 45,5 ГГц. Модели различаются: полоса пропускания, потери, подавление, волновод, материал.
В серии KADAMM ФВЧ-В — 6 моделей. Для каждой модели — полоса пропускания, вносимые потери, КСВН и подавление в полосе заграждения.
| Артикул | Полоса пропускания, ГГц | Потери, дБ | Подавление, дБ | Волновод | Материал | Полоса задерживания, ГГц |
|---|---|---|---|---|---|---|
| KADAMM ФВЧ-13000/18000-WR62 | 13-18 | 0,3 | ≥40 | WR62 | алюминий | 11 |
| KADAMM ФВЧ-13500/15000-WR75 | 13,5-15 | 0,2 | ≥40 | WR75 | алюминий | 9 |
| KADAMM ФВЧ-20000/26700-WR42 | 20-26,7 | 0,3 | ≥50 | WR42 | алюминий | 17 |
| KADAMM ФВЧ-25000/26000-WR34 | 25-26 | 0,2 | ≥80 | WR34 | медь | 16 |
| KADAMM ФВЧ-29000/31200-WR28 | 29-31,2 | 0,2 | ≥70 | WR28 | медь | 19-21 |
| KADAMM ФВЧ-43500/45500-WR22 | 43,5-45,5 | 0,3 | ≥40 | WR22 | алюминий | 19,2-21,2 |
Предельные значения: потери — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,2 |
Выбор внутри серии KADAMM ФВЧ-В: вносимые потери, дБ — от 0,2 у KADAMM ФВЧ-13500/15000-WR75 до 0,3 у KADAMM ФВЧ-43500/45500-WR22; затухание в полосе заграждения, дБ — от ≥80 у KADAMM ФВЧ-25000/26000-WR34 до ≥40 у KADAMM ФВЧ-13500/15000-WR75.
Серия KADAMM ФВЧ-В (13 – 45,5 ГГц; диапазоны IEEE Ku, K, Ka): подавление гармоник; защита приёмников; измерения.
Комплект поставки модели серии KADAMM ФВЧ-В: фильтр, паспорт изделия.
Серия KADAMM ФВЧ-В перекрывает 13 – 45,5 ГГц: KADAMM ФВЧ-13500/15000-WR75 — 13,5-15; KADAMM ФВЧ-13000/18000-WR62 — 13-18; KADAMM ФВЧ-20000/26700-WR42 — 20-26,7; KADAMM ФВЧ-25000/26000-WR34 — 25-26; KADAMM ФВЧ-29000/31200-WR28 — 29-31,2; KADAMM ФВЧ-43500/45500-WR22 — 43,5-45,5.
У всех 6 моделей серии KADAMM ФВЧ-В: КСВН — 1,2.
У KADAMM ФВЧ-В: диапазон 13 – 45,5 ГГц, 6 моделей, соединители по таблице исполнений. У KADAMM ПЗФ-В: диапазон 27 – 52,4 ГГц, 2 модели, соединители по таблице исполнений.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ФВЧ-В — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ФВЧ-В могут уточняться без уведомления.
Поставляем Волноводные фильтры верхних частот KADAMM ФВЧ-В под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
