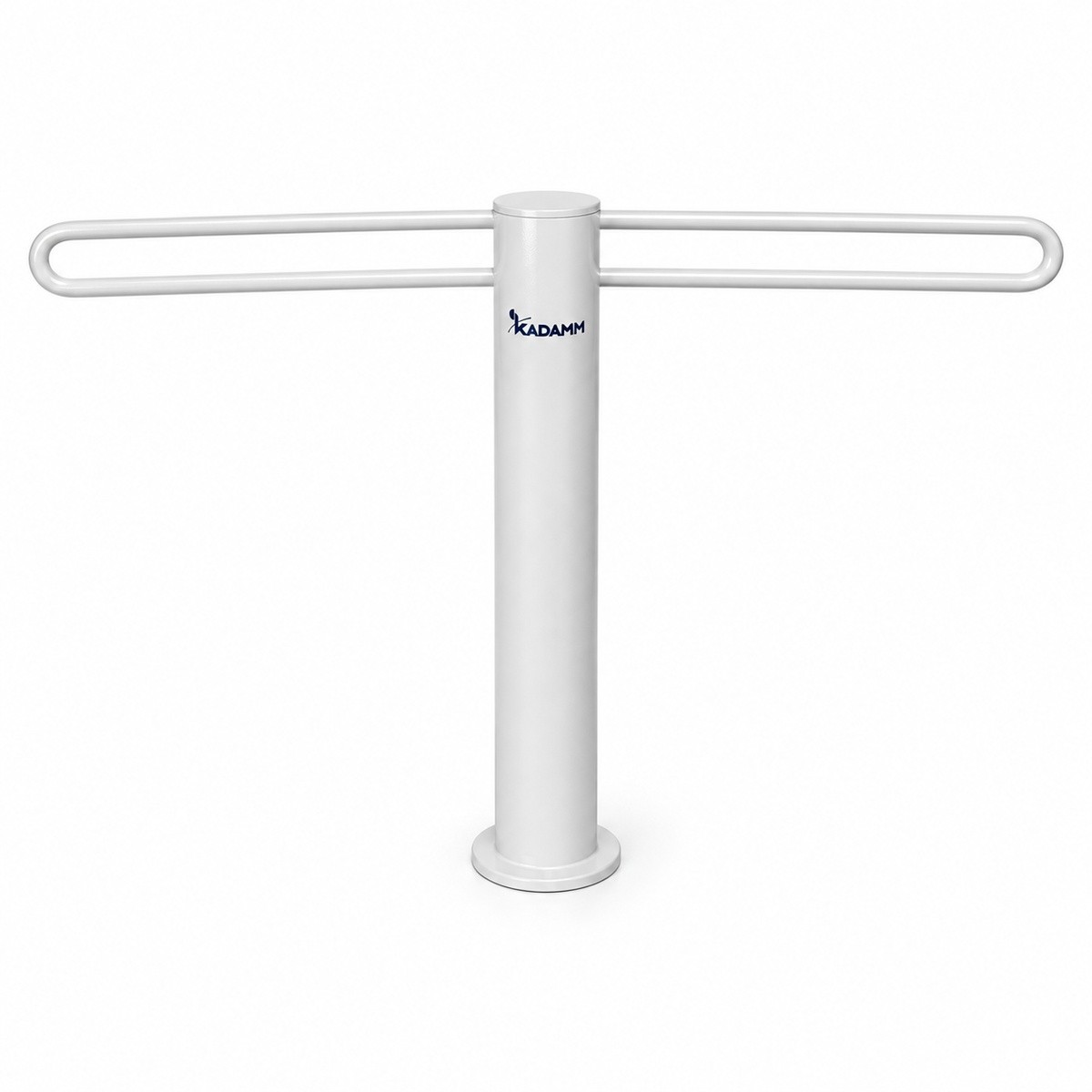

Эталонные дипольные антенны-вибраторы петлевые: 4 модели в диапазоне 30 МГц – 1 ГГц. Эталонные антенны для калибровки и измерений.

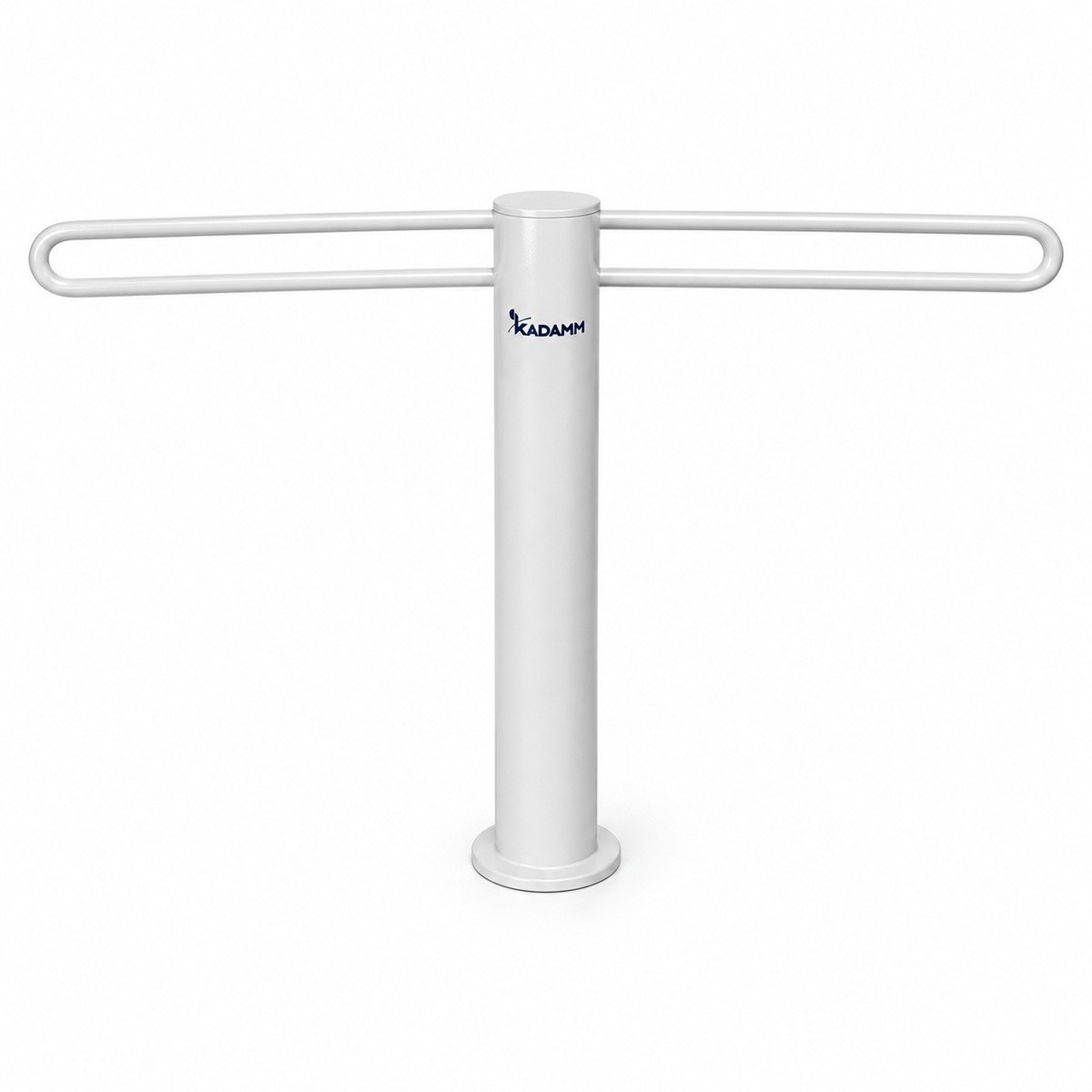

Серия KADAMM АЭВ-ПТ — 4 модели в диапазоне 30 МГц – 1 ГГц, соединители N. Модели различаются: частоты, диаметр D, диаметр d.
В серии KADAMM АЭВ-ПТ — 4 модели; диапазон, коэффициент усиления, КСВН и соединитель — в таблице.
Измерительные и специальные антенны применяют в антенных измерениях, испытаниях на электромагнитную совместимость, радиомониторинге и радиолокации.
Эталонные диполи служат для калибровки измерительных площадок: по известному коэффициенту антенны напряжение на входе приёмника пересчитывают в напряжённость поля.
Петлевые вибраторы. Петлевой вибратор — полуволновый вибратор, к которому параллельно подключён второй проводник, замкнутый на концах. Получается вытянутая петля. Диаграмма и усиление у неё те же, что у обычного полуволнового вибратора, а входное сопротивление в несколько раз выше. Повышенное сопротивление и более широкая полоса делают петлевой вибратор удобным эталоном там, где нужна устойчивость согласования по поддиапазону и механическая жёсткость: замкнутая петля прочнее двух свободных плеч и лучше переносит перестановки на стенде. Петля питается через симметрирующий трансформатор, согласующий её сопротивление с коаксиальным входом. Поддиапазоны моделей шире, чем у простых полуволновых вибраторов, поэтому ряд содержит меньше антенн на тот же диапазон. При выборе ориентируйтесь на рабочую полосу и согласование: КСВН каждой модели указан в таблице. Петлевой вибратор менее чувствителен к соседним предметам и к изменению высоты подвеса, чем тонкий линейный: его ток распределён по двум проводникам, а входное сопротивление меняется медленнее. Это уменьшает разброс результатов при перестановках антенны на площадке. Петлю не деформируют при транспортировке: изменение зазора между проводниками сдвигает входное сопротивление. Перед измерениями проверяют КСВН антенны в поддиапазоне — отклонение от паспорта указывает на повреждение.
| Параметр | По серии |
|---|---|
| Моделей в серии | 4 |
| Диапазон частот серии | 30 МГц – 1 ГГц |
| Диаметр D | 12,5–75 мм |
| Диаметр d | 4–13 мм |
| Артикул | Частоты, МГц | Диаметр D, мм | Диаметр d, мм |
|---|---|---|---|
| KADAMM АЭВ-160/350-2,15-N(р)-Пт | 160-350 | 45 | 8-13 |
| KADAMM АЭВ-30/160-2,15-N(р)-Пт | 30-160 | 75 | 13 |
| KADAMM АЭВ-350/650-2,15-N(р)-Пт | 350-650 | 25 | 4-8 |
| KADAMM АЭВ-650/1000-2,15-N(р)-Пт | 650-1000 | 12,5 | 4 |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБ | 2,15 |
| КСВН, не более | 1,5 |
| Соединитель | N (розетка) |
| Рабочая полоса | 10% |
| Длина L, λ | 0,465 |
| Параметр | Что означает |
|---|---|
| Диапазон частот, МГц | Поддиапазон модели: в нём нормированы согласование и усиление. В серии: 30–1000 МГц. |
Лаборатории антенных измерений, полигоны и площадки ЭМС, радиомониторинг, калибровка радиолокаторов.
Комплект поставки модели серии KADAMM АЭВ-ПТ: антенна, паспорт изделия.
По калиброванному коэффициенту антенны напряжение на входе приёмника пересчитывают в напряжённость поля; без калибровки результат измерения нельзя привязать к норме.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Та же диаграмма и усиление, но выше входное сопротивление, шире полоса и прочнее конструкция.
Нет, он встроен в точку питания антенны.
Его входное сопротивление медленнее меняется от высоты подвеса и соседних предметов.
Все 4 модели серии KADAMM АЭВ-ПТ работают в диапазоне 30 МГц – 1 ГГц.
У всех 4 модели серии KADAMM АЭВ-ПТ: Коэффициент усиления, дБ — 2,15; КСВН — 1,5; Соединитель — N (розетка); Рабочая полоса — 10%; Длина L, λ — 0,465.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM АЭВ-ПТ — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM АЭВ-ПТ могут уточняться без уведомления.
Поставляем Эталонные дипольные антенны-вибраторы петлевые KADAMM АЭВ-ПТ под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
