Цену и сроки подтвердит менеджер.

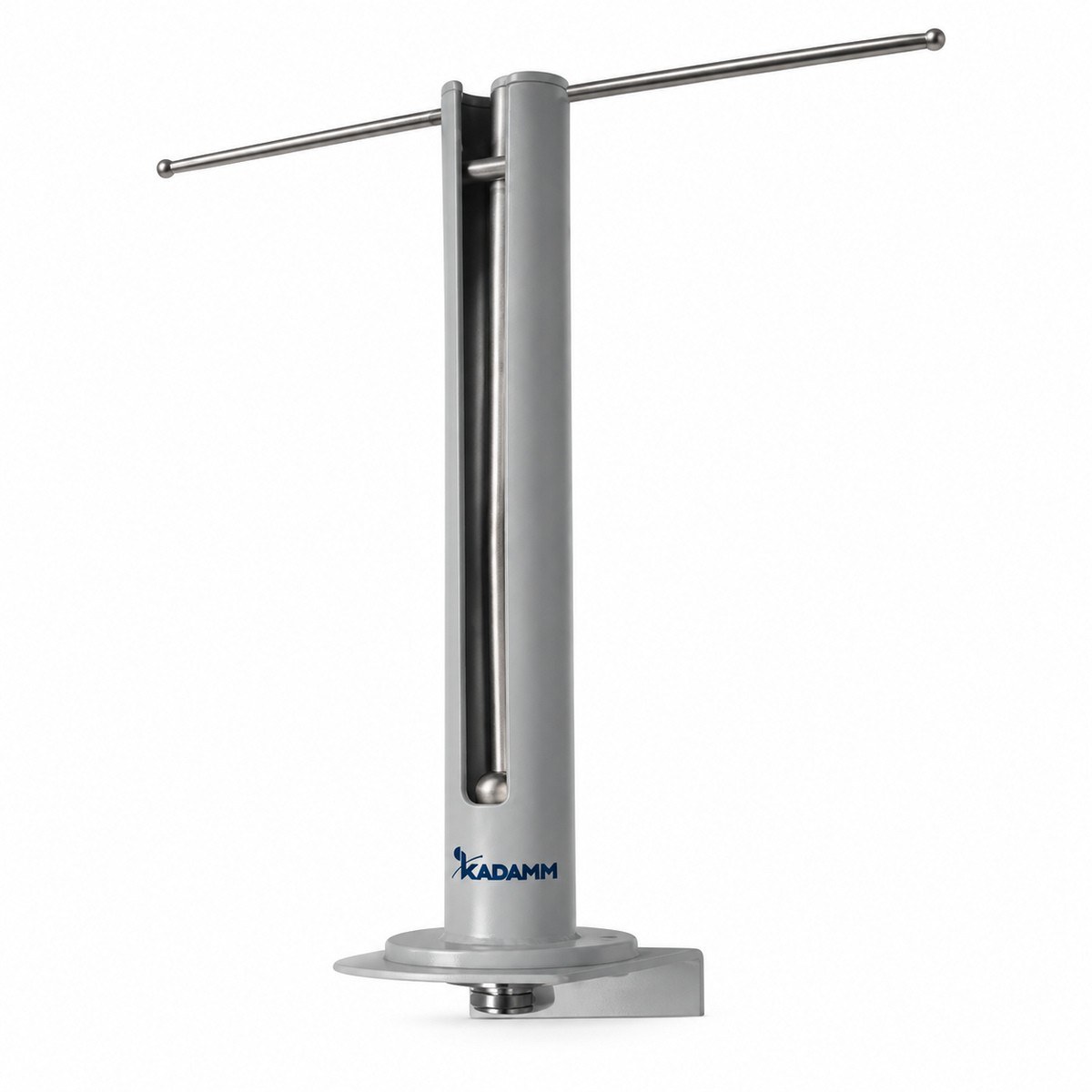

Симметричные вибраторы измерительные регулируемые: 3 модели в диапазоне 30 МГц – 1 ГГц. Симметричные вибраторы и решётки для измерений.
Серия KADAMM АВД-Р — 3 модели в диапазоне 30 МГц – 1 ГГц, соединители N. Модели различаются: КСВН, частоты, длина.
В серии KADAMM АВД-Р — 3 модели; диапазон, коэффициент усиления, КСВН и соединитель — в таблице.
Измерительные и специальные антенны применяют в антенных измерениях, испытаниях на электромагнитную совместимость, радиомониторинге и радиолокации.
Эталонные диполи служат для калибровки измерительных площадок: по известному коэффициенту антенны напряжение на входе приёмника пересчитывают в напряжённость поля.
По таблице исполнений KADAMM АВД-Р: КСВН от 2 до 2,5 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
Регулируемые симметричные вибраторы. У регулируемого вибратора длина плеч выставляется под рабочую частоту: телескопические или сменные элементы удлиняют или укорачивают вибратор до резонансной длины. Одна антенна служит настроенным полуволновым вибратором на любой частоте своего диапазона. Это классический инструмент аттестации площадок и измерения напряжённости поля: настроенный полуволновый вибратор имеет известное усиление, и методики измерений часто прямо предписывают его. Длину плеч для каждой частоты берут из таблицы настройки в паспорте. Модели ряда делят диапазон на участки; у каждой указаны полоса, КСВН и длина — по ней оценивают место, нужное на мачте. Перестройка требует времени, поэтому при качании частоты регулируемые вибраторы заменяют широкополосными антеннами, а вибратор оставляют для опорных точек. При настройке плечи выдвигают симметрично: разная длина плеч смещает резонанс и искажает диаграмму. Регулируемый вибратор применяют и для проверки других антенн: настроив его на частоту, сравнивают уровни, принятые им и испытуемой антенной, и определяют её антенный коэффициент. Плечи регулируемого вибратора после работы складывают и хранят в футляре — изгиб телескопических элементов нарушает их выдвижение.
| Параметр | По серии |
|---|---|
| Моделей в серии | 3 |
| Диапазон частот серии | 30 МГц – 1 ГГц |
| КСВН | 2–2,5 |
| Длина | 329–1134 мм |
| Артикул | КСВН | Частоты, МГц | Длина, мм |
|---|---|---|---|
| KADAMM АВД-100/500-2-Р | 2,5 | 100-500 | 329 |
| KADAMM АВД-30/200-2-Р | 2,5 | 30-200 | 1134 |
| KADAMM АВД-500/1000-2-Р | 2 | 500-1000 | 470 |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБ | 2 |
| Соединитель | N (розетка) |
| Параметр | Что означает |
|---|---|
| Диапазон частот, МГц | Рабочий диапазон антенны. В серии: 30–1000 МГц. |
| КСВН | Предельное согласование входа. В серии: 2–2,5. |
| Длина, мм | Длина вибратора. В серии: 329–1134 мм. |
Выбор внутри серии KADAMM АВД-Р: КСВН — от 2 у KADAMM АВД-500/1000-2-Р до 2,5 у KADAMM АВД-100/500-2-Р.
Лаборатории антенных измерений, полигоны и площадки ЭМС, радиомониторинг, калибровка радиолокаторов.
Комплект поставки модели серии KADAMM АВД-Р: антенна, паспорт изделия.
По калиброванному коэффициенту антенны напряжение на входе приёмника пересчитывают в напряжённость поля; без калибровки результат измерения нельзя привязать к норме.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Выставить длину плеч по таблице настройки из паспорта, симметрично с обеих сторон.
Его усиление на каждой частоте известно расчётом; методики аттестации площадок опираются именно на него.
Да, сравнением уровней на частоте, на которую настроен вибратор.
Все 3 модели серии KADAMM АВД-Р работают в диапазоне 30 МГц – 1 ГГц.
У всех 3 модели серии KADAMM АВД-Р: Коэффициент усиления, дБ — 2; Соединитель — N (розетка).
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM АВД-Р — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM АВД-Р могут уточняться без уведомления.
Поставляем Симметричные вибраторы измерительные регулируемые KADAMM АВД-Р под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
