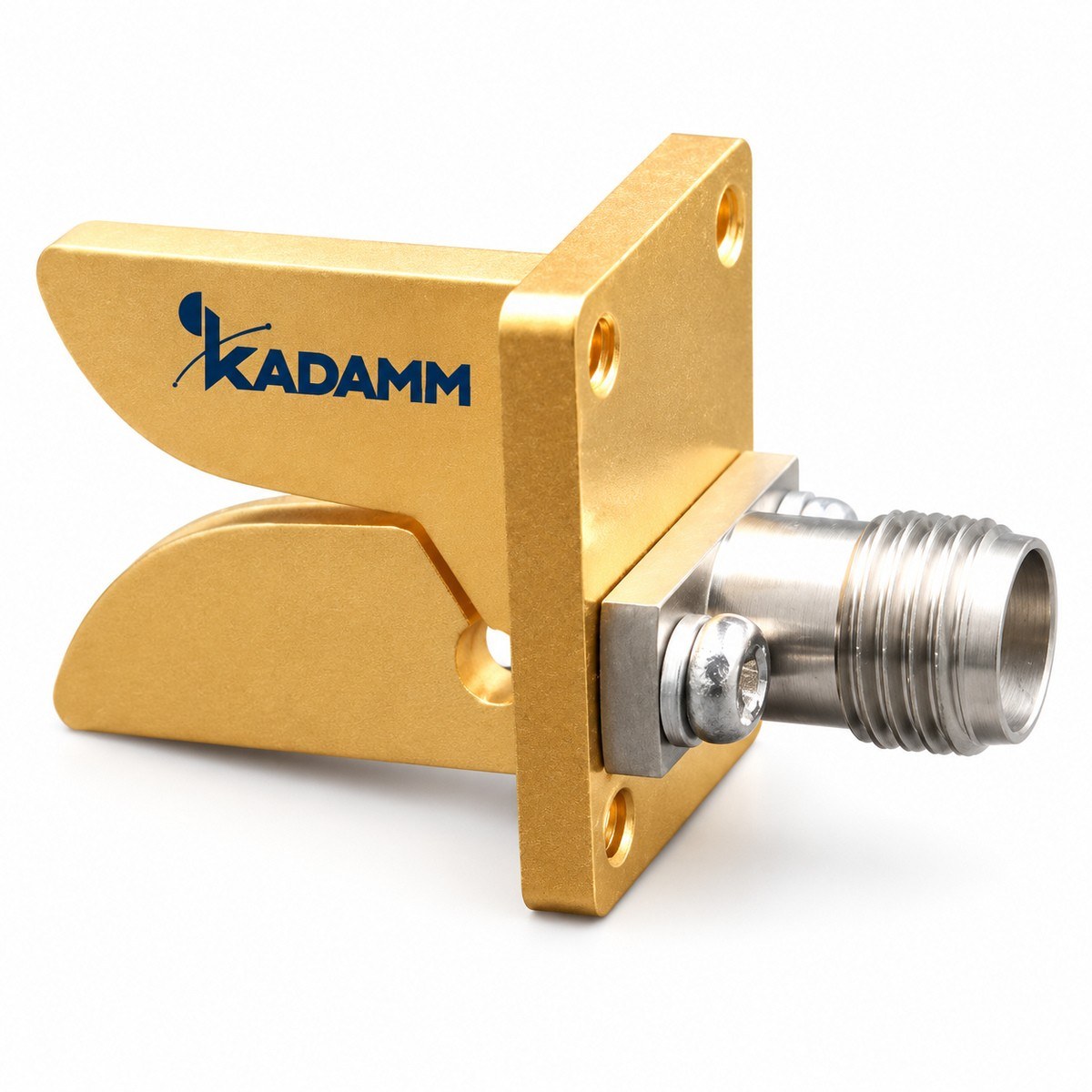

Антенны Вивальди металлические: 5 моделей в диапазоне 600 МГц – 70 ГГц. Симметричные вибраторы и решётки для измерений.
Серия KADAMM АВД-ВЛ-М — 5 моделей в диапазоне 600 МГц – 70 ГГц, соединители SMA, 1,85 мм, SMP. Модели различаются: частоты, ку, габариты, поляризация.
В серии KADAMM АВД-ВЛ-М — 5 моделей; диапазон, коэффициент усиления, КСВН и соединитель — в таблице.
Измерительные и специальные антенны применяют в антенных измерениях, испытаниях на электромагнитную совместимость, радиомониторинге и радиолокации.
Антенна Вивальди — широкополосный излучатель бегущей волны с плавно расширяющейся щелью.
По таблице исполнений KADAMM АВД-ВЛ-М: коэффициент усиления от 3 до 10 дБи (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
Металлические широкополосные вибраторные антенны. Металлические вибраторы с широкими плечами рассчитаны на очень широкую полосу — у части моделей до миллиметровых волн. Металл обеспечивает точность формы и стабильность на высоких частотах, где печатная плата вносила бы потери. Миллиметровые модели комплектуются малогабаритными соединителями с высоким частотным пределом; для работы с ними нужны кабели того же типа и аккуратная затяжка с нормированным моментом. Широкая слабонаправленная диаграмма делает антенны пригодными как опорные при измерениях широкополосных устройств, как зонды и излучатели в испытаниях беспроводного оборудования. Есть модели с одной и с двумя поляризациями. У моделей миллиметрового диапазона размеры излучателя малы, и антенна почти не возмущает поле рядом с испытуемым изделием; её удобно ставить близко к нему. Модели с двумя поляризациями имеют две ортогональные пары плеч и два входа; при работе с одной поляризацией второй вход закрывают согласованной нагрузкой. Металлическую конструкцию берегут от изгиба: деформация плеч меняет согласование. Модели нижней части диапазона имеют крупный соединитель и выдерживают больший изгиб кабеля, миллиметровые требуют аккуратного обращения с малогабаритным соединителем.
| Параметр | По серии |
|---|---|
| Моделей в серии | 5 |
| Диапазон частот серии | 600 МГц – 70 ГГц |
| Коэффициент усиления | 3–10 дБ |
| Соединитель | SMA (розетка); 1,85 (розетка); SMP |
| Габаритные размеры | по таблице исполнений (корпусов: 5) |
| Поляризация | одна поляризация; две поляризации |
| Артикул | Частоты, ГГц | Ку, дБ | Соединитель | Габариты, мм | Поляризация |
|---|---|---|---|---|---|
| KADAMM АВД-2000/20000-4-SMA(р) | 2-20 | ≥4 | SMA (розетка) | 130×110 | две поляризации |
| KADAMM АВД-2000/70000-4-1,85(р) | 2-70 | ≥4 | 1,85 (розетка) | 60×85 | одна поляризация |
| KADAMM АВД-40000/70000-4-1,85(р) | 40-70 | ≥4 | 1,85 (розетка) | 14,5×14 | одна поляризация |
| KADAMM АВД-600/4000-3-SMA(р) | 0,6-4 | ≥3 | SMA (розетка) | 300×250 | одна поляризация |
| KADAMM АВД-6000/18000-10 | 6-18 | ≥10 | SMP | 160×60 | одна поляризация |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| КСВН, не более | 2,5 |
| Параметр | Что означает |
|---|---|
| Диапазон частот, ГГц | Рабочий диапазон антенны. В серии: 0,6–70 ГГц. |
| Коэффициент усиления, дБ | Усиление относительно изотропного излучателя. В серии: 3–10 дБ. |
| Поляризация | Одна или две поляризации. В серии: одна поляризация; две поляризации. |
| Соединитель | Тип коаксиального входа. В серии: SMA (розетка); 1,85 (розетка); SMP. |
| Габаритные размеры, мм | Размеры антенны. В серии: по таблице исполнений (корпусов: 5). |
Выбор внутри серии KADAMM АВД-ВЛ-М: коэффициент усиления, дБ — от ≥10 у KADAMM АВД-6000/18000-10 до ≥3 у KADAMM АВД-600/4000-3-SMA(р).
Лаборатории антенных измерений, полигоны и площадки ЭМС, радиомониторинг, калибровка радиолокаторов.
Комплект поставки модели серии KADAMM АВД-ВЛ-М: антенна, паспорт изделия.
По калиброванному коэффициенту антенны напряжение на входе приёмника пересчитывают в напряжённость поля; без калибровки результат измерения нельзя привязать к норме.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Меньше потери на высоких частотах и стабильнее форма; полоса может быть шире.
С соединителем того же типа и частотным пределом не ниже диапазона антенны.
Да, малые размеры почти не возмущают поле вблизи него.
Серия KADAMM АВД-ВЛ-М перекрывает 600 МГц – 70 ГГц: KADAMM АВД-600/4000-3-SMA(р) — 0,6-4; KADAMM АВД-2000/70000-4-1,85(р) — 2-70; KADAMM АВД-40000/70000-4-1,85(р) — 40-70; KADAMM АВД-6000/18000-10 — 6-18; KADAMM АВД-2000/20000-4-SMA(р) — 2-20.
Соединители серии KADAMM АВД-ВЛ-М — SMA, 1,85 мм, SMP; по моделям: KADAMM АВД-600/4000-3-SMA(р) — SMA (розетка); KADAMM АВД-2000/70000-4-1,85(р) — 1,85 (розетка); KADAMM АВД-40000/70000-4-1,85(р) — 1,85 (розетка); KADAMM АВД-6000/18000-10 — SMP; KADAMM АВД-2000/20000-4-SMA(р) — SMA (розетка).
У всех 5 моделей серии KADAMM АВД-ВЛ-М: КСВН — 2,5.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM АВД-ВЛ-М — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM АВД-ВЛ-М могут уточняться без уведомления.
Поставляем Антенны Вивальди металлические KADAMM АВД-ВЛ-М под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
