Диэлектрические стержневые антенны: 1 модель. Антенны бегущей волны с диэлектрическим стержнем, возбуждаемым из волновода.
Серия KADAMM АДС — 1 модель в диапазоне 8,8 – 8,9 ГГц.

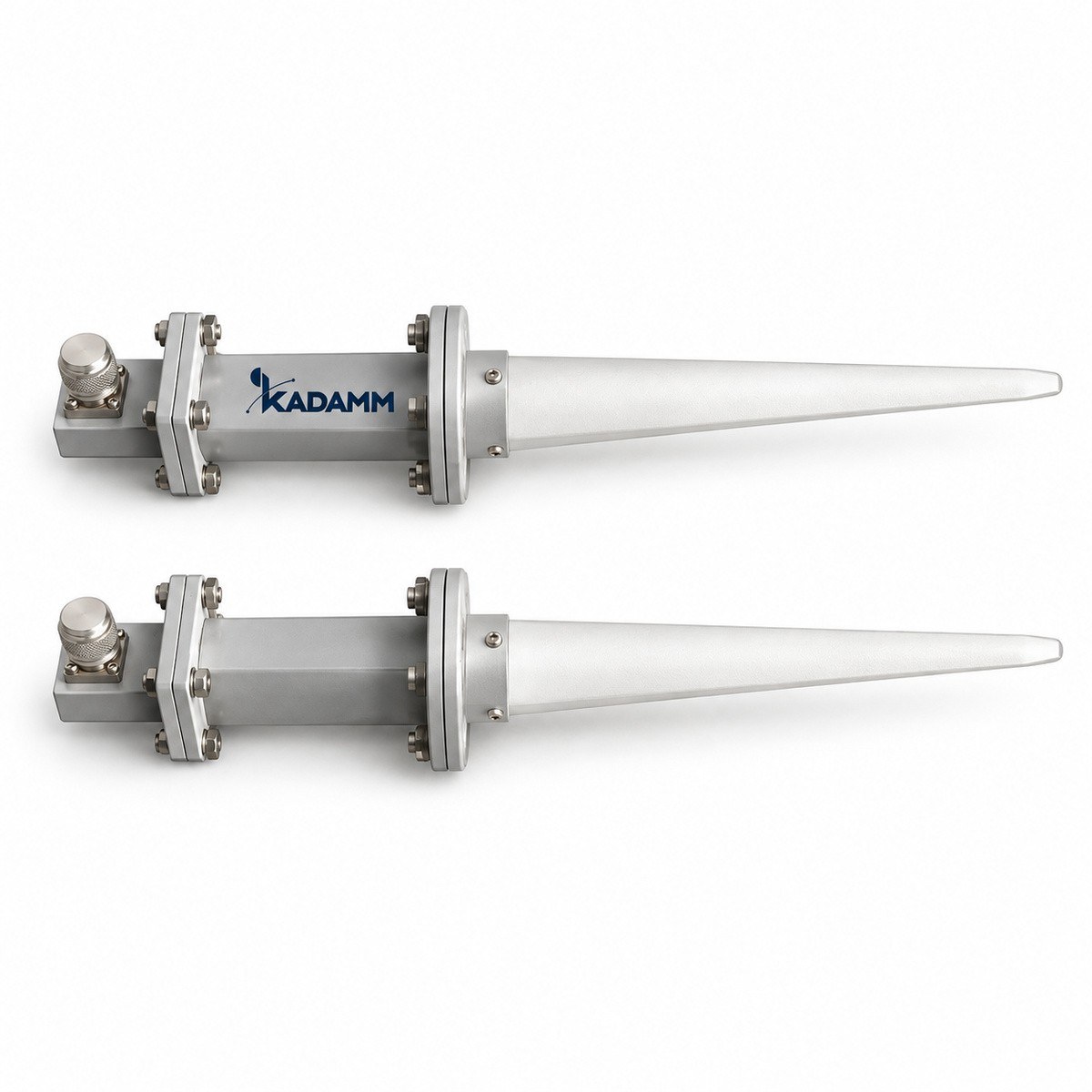

Диэлектрическая стержневая антенна — антенна бегущей волны: стержень возбуждается через открытый конец волновода и направляет поверхностную волну. Конструкция проста и применяется в особых условиях эксплуатации.
В серии KADAMM АДС — 1 модель; частота, полоса, коэффициент усиления, ширина луча и длина — в таблице. Другие частоты в диапазоне 2–40 ГГц — по запросу.
Измерительные и специальные антенны применяют в антенных измерениях, испытаниях на электромагнитную совместимость, радиомониторинге и радиолокации.
Диэлектрическая стержневая антенна излучает бегущую волну вдоль диэлектрического стержня.
| Артикул |
|---|
| KADAMM АДС-8800/8900-14 |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 8,8-8,9 |
| Коэффициент усиления, дБ | более 14 |
| КСВН, не более | 2 |
| Рабочая полоса, МГц | 100 |
| Ширина луча, ° | 36–42 |
| Длина, мм | 328 |
Выберите антенну по частоте и коэффициенту усиления; при другой частоте укажите её в запросе.
Лаборатории антенных измерений, полигоны и площадки ЭМС, радиомониторинг, калибровка радиолокаторов.
Комплект поставки модели серии KADAMM АДС: антенна, паспорт изделия.
По калиброванному коэффициенту антенны напряжение на входе приёмника пересчитывают в напряжённость поля; без калибровки результат измерения нельзя привязать к норме.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Все 1 модель серии KADAMM АДС работают в диапазоне 8,8 – 8,9 ГГц.
У всех 1 модель серии KADAMM АДС: Диапазон частот, ГГц — 8,8-8,9; Коэффициент усиления, дБ — более 14; КСВН — 2; Рабочая полоса, МГц — 100; Ширина луча, ° — 36–42.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM АДС — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM АДС могут уточняться без уведомления.
Поставляем Диэлектрические стержневые антенны KADAMM АДС под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
