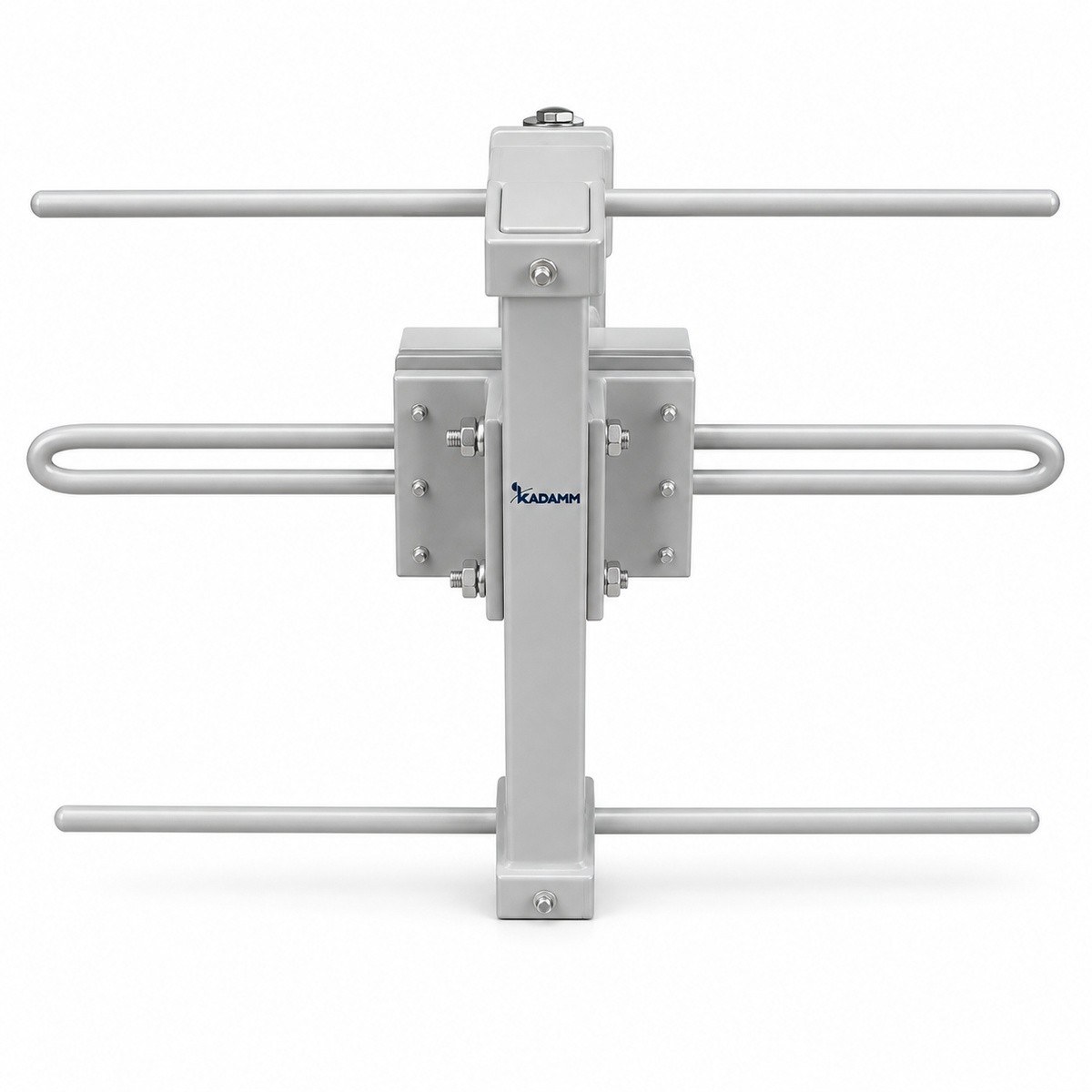

Эталонные антенны Яги трёхэлементные KADAMM АЭВ-Я

Серия KADAMM АЭВ-Я — 4 модели в диапазоне 30 МГц – 1 ГГц, соединители N. Модели различаются: частоты.

В серии KADAMM АЭВ-Я — 4 модели; диапазон, коэффициент усиления, КСВН и соединитель — в таблице.

Измерительные и специальные антенны применяют в антенных измерениях, испытаниях на электромагнитную совместимость, радиомониторинге и радиолокации.

Эталонные диполи служат для калибровки измерительных площадок: по известному коэффициенту антенны напряжение на входе приёмника пересчитывают в напряжённость поля.

Трёхэлементные антенны Яги. Трёхэлементная антенна Яги — активный вибратор, рефлектор позади и директор впереди. Пассивные элементы возбуждаются полем активного и переизлучают его с фазой, при которой поле вперёд усиливается, а назад ослабевает. Получается направленная антенна с одним главным лепестком. В эталонном исполнении размеры и расстояния элементов выбраны по расчёту, поэтому усиление антенны известно. Она пригодна для калибровки трактов и измерений напряжённости поля, когда нужна однонаправленная антенна и подавление сигналов сзади. Узкая полоса — плата за направленность: при уходе с расчётной частоты сдвигаются фазы токов в пассивных элементах. Модели ряда разбиты на поддиапазоны, общие с другими эталонными вибраторами. При установке следите, чтобы мачта и кабель были за рефлектором и не пересекали поле перед директором. Отношение уровней вперёд и назад у трёхэлементной антенны ограничено, но заметно: она надёжно отделяет сигнал источника от отражений позади мачты. Для эталона это компромисс между направленностью и простотой расчёта: при большем числе директоров усиление растёт, но точность расчёта падает. Траверса выполнена из изоляционного материала или с изолированным креплением элементов, чтобы не влиять на токи в них.

Лаборатории антенных измерений, полигоны и площадки ЭМС, радиомониторинг, калибровка радиолокаторов.

Комплект поставки модели серии KADAMM АЭВ-Я: антенна, паспорт изделия.
