Зонды ближнего поля измерительные с поглотителем: 38 моделей. Измерительные зонды для антенных стендов ближней зоны.
Серия KADAMM АЗ-П — 38 моделей в диапазоне 320 МГц – 112 ГГц, соединители N, SMA, 7/16 DIN, 2,92 мм, 2,4 мм. Модели различаются: частоты, ку, мощн., КСВН, волновод.
В серии KADAMM АЗ-П — 38 моделей; типоразмер или диапазон, вход и исполнение — в таблице.
Без калибровки анализатор цепей измеряет не только испытуемое устройство, но и собственные кабели и переходы. Набор мер позволяет вычесть их влияние.
Эталонные отражения — короткозамкнутая, разомкнутая и согласованная меры — подключают к концу измерительного кабеля, и прибор рассчитывает поправки; после этого результат относится к торцу соединителя устройства. Зонды решают ту же задачу для измерений поля возле антенны и на кристаллах.
По таблице исполнений KADAMM АЗ-П: КСВН от 2 до 2,2; допустимая мощность от 50 до 800 Вт; коэффициент усиления 5 дБи (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

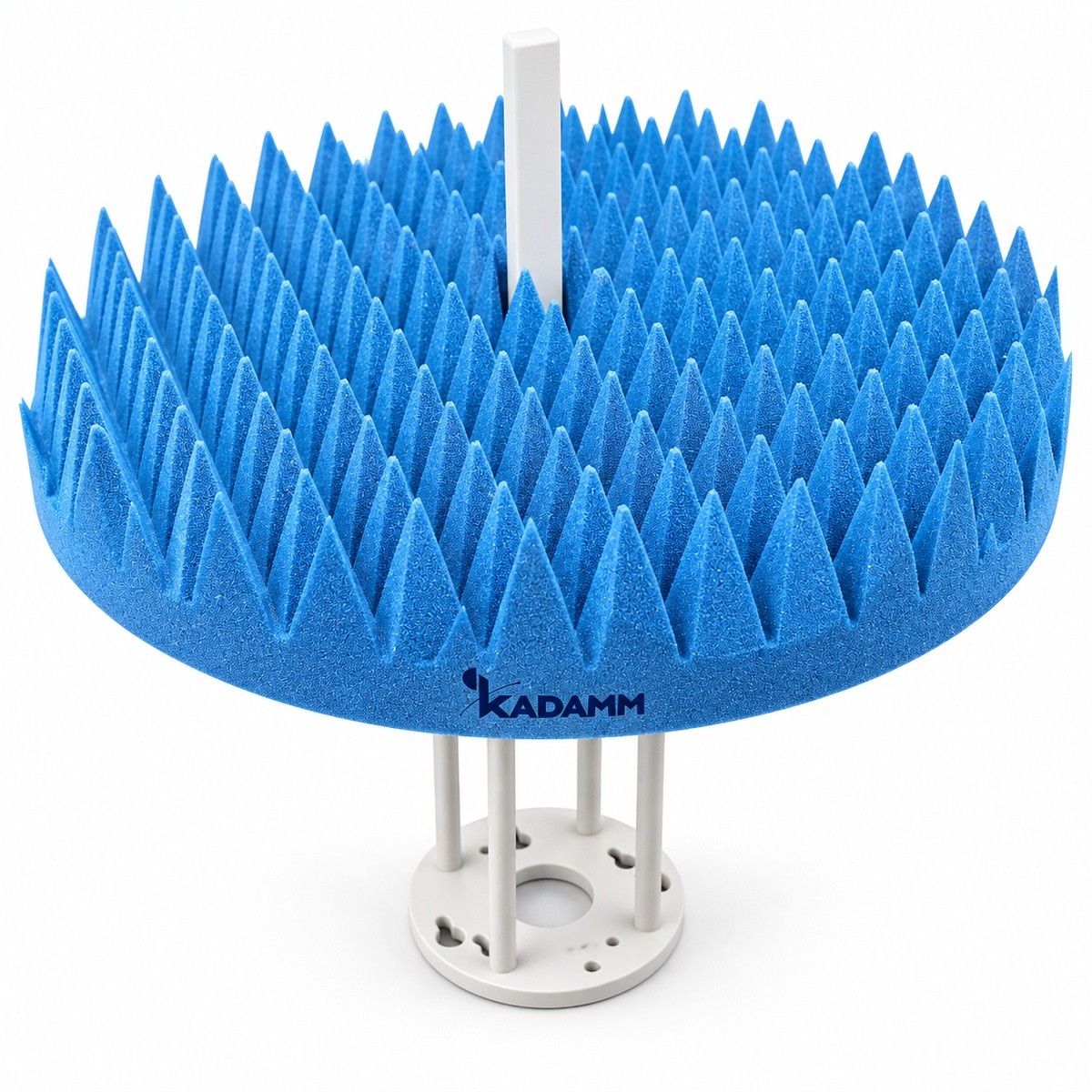

Зонды с поглотителем. Зонд с открытым концом, окружённый радиопоглощающим материалом. Поглотитель закрывает фланец, держатель и металлические поверхности рядом с раскрывом, которые иначе отражали бы волну обратно к испытуемой антенне. Подавление переотражений важно для антенн с высоким усилением и большим раскрывом: между плоскостью сканирования и антенной образуется своеобразный резонатор, и отражённая от зонда волна даёт периодическую ошибку в измеренном поле. Поглотитель уменьшает её без изменения расстояния сканирования. Модели перекрывают ряд стандартных типоразмеров; у низкочастотных корпус алюминиевый, у высокочастотных — медный, вход — коаксиальный соединитель или волноводный фланец. Длина в таблице включает узел с поглотителем. Поглотитель — мягкий материал: его берегут от сжатия и загрязнения, при повреждении заменяют, иначе отражения возвращаются. Ошибку от переотражений оценивают, повторяя сканирование на расстояниях, отличающихся на четверть длины волны: если результаты сильно расходятся, переотражения значимы. Зонд с поглотителем уменьшает это расхождение и часто избавляет от необходимости повторных проходов. Длина зонда в сборе больше, чем у открытого волновода без поглотителя; проверьте, что каретка и ход сканера её допускают.
| Параметр | По серии |
|---|---|
| Моделей в серии | 38 |
| Диапазон частот серии | 320 МГц – 112 ГГц |
| Коэффициент усиления | 5 дБ |
| Средняя мощность | 50–800 Вт |
| КСВН | 2–2,2 |
| Соединитель | N (розетка); SMA (розетка); 2,92 (розетка); 2,4 (розетка); FUGP; 7/16 DIN (розетка) |
| Типоразмер волновода | по таблице исполнений (вариантов: 29) |
| Материал | Al; медь; алюминий |
| Длина | 60–1036 мм |
| Поляризация | линейная |
| Артикул | Частоты, ГГц | Ку, дБ | Мощн., Вт | КСВН | Соединитель | Волновод | Материал | Длина, мм | Поляризация |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АЗ-WR10-П | 73,8-112,0 | — | — | 2,2 | FUGP | WR10 | медь | 300 | — |
| KADAMM АЗ-WR112-N(р)-П | 6,57-9,99 | — | — | 2,2 | N (розетка) | WR112 | Al | 308 | — |
| KADAMM АЗ-WR1150-7/16(р)-П | 0,64-0,96 | 5 | 800 | 2,0 (тип.) | 7/16 DIN (розетка) | WR1150 | алюминий | — | линейная |
| KADAMM АЗ-WR1150-N(р)-П | 0,64-0,96 | 5 | 500 | 2,0 (тип.) | N (розетка) | WR1150 | алюминий | — | линейная |
| KADAMM АЗ-WR1150-SMA(р)-П | 0,64-0,96 | 5 | 50 | 2,0 (тип.) | SMA (розетка) | WR1150 | алюминий | — | линейная |
| KADAMM АЗ-WR12-П | 60,5-91,9 | — | — | 2,2 | FUGP | WR12 | медь | 60 | — |
| KADAMM АЗ-WR137-N(р)-П | 5,38-8,17 | — | — | 2,2 | N (розетка) | WR137 | Al | 308 | — |
| KADAMM АЗ-WR15-П | 49,8-75,8 | — | — | 2,2 | FUGP | WR15 | медь | 302 | — |
| KADAMM АЗ-WR1500-7/16(р)-П | 0,49-0,75 | 5 | 800 | 2,0 (тип.) | 7/16 DIN (розетка) | WR1500 | алюминий | — | линейная |
| KADAMM АЗ-WR1500-N(р)-П | 0,49-0,75 | 5 | 500 | 2,0 (тип.) | N (розетка) | WR1500 | алюминий | — | линейная |
| KADAMM АЗ-WR1500-SMA(р)-П | 0,49-0,75 | 5 | 50 | 2,0 (тип.) | SMA (розетка) | WR1500 | алюминий | — | линейная |
| KADAMM АЗ-WR159-N(р)-П | 4,64-7,05 | — | — | 2,2 | N (розетка) | WR159 | Al | 338 | — |
| KADAMM АЗ-WR1800-7/16(р)-П | 0,41-0,62 | 5 | 800 | 2,0 (тип.) | 7/16 DIN (розетка) | WR1800 | алюминий | — | линейная |
| KADAMM АЗ-WR1800-N(р)-П | 0,41-0,62 | 5 | 500 | 2,0 (тип.) | N (розетка) | WR1800 | алюминий | — | линейная |
| KADAMM АЗ-WR1800-SMA(р)-П | 0,41-0,62 | 5 | 50 | 2,0 (тип.) | SMA (розетка) | WR1800 | алюминий | — | линейная |
| KADAMM АЗ-WR187-N(р)-П | 3,94-5,99 | — | — | 2,2 | N (розетка) | WR187 | Al | 334 | — |
| KADAMM АЗ-WR19-П | 39,2-59,6 | — | — | 2,2 | FUGP | WR19 | медь | 156 | — |
| KADAMM АЗ-WR2100-7/16(р)-П | 0,35-0,53 | 5 | 800 | 2,0 (тип.) | 7/16 DIN (розетка) | WR2100 | алюминий | — | линейная |
| KADAMM АЗ-WR2100-N(р)-П | 0,35-0,53 | 5 | 500 | 2,0 (тип.) | N (розетка) | WR2100 | алюминий | — | линейная |
| KADAMM АЗ-WR2100-SMA(р)-П | 0,35-0,53 | 5 | 50 | 2,0 (тип.) | SMA (розетка) | WR2100 | алюминий | — | линейная |
| KADAMM АЗ-WR22-2,4(р)-П | 32,9-50,1 | — | — | 2,2 | 2,4 (розетка) | WR22 | медь | 155 | — |
| KADAMM АЗ-WR229-N(р)-П | 3,22-4,90 | — | — | 2,2 | N (розетка) | WR229 | Al | 475 | — |
| KADAMM АЗ-WR2300-7/16(р)-П | 0,32-0,49 | 5 | 800 | 2,0 (тип.) | 7/16 DIN (розетка) | WR2300 | алюминий | — | линейная |
| KADAMM АЗ-WR2300-N(р)-П | 0,32-0,49 | 5 | 500 | 2,0 (тип.) | N (розетка) | WR2300 | алюминий | — | линейная |
| KADAMM АЗ-WR28-2,92(р)-П | 26,5-40,0 | — | — | 2,2 | 2,92 (розетка) | WR28 | медь | 254 | — |
| KADAMM АЗ-WR284-N(р)-П | 2,60-3,95 | — | — | 2,2 | N (розетка) | WR284 | Al | 460 | — |
| KADAMM АЗ-WR34-SMA(р)-П | 21,7-33,0 | — | — | 2,2 | уточняйте у менеджера | WR34 | медь | 395 | — |
| KADAMM АЗ-WR340-N(р)-П | 2,17-3,30 | — | — | 2,2 | N (розетка) | WR340 | Al | 570 | — |
| KADAMM АЗ-WR42-SMA(р)-П | 17,6-26,7 | — | — | 2,2 | SMA (розетка) | WR42 | медь | 254 | — |
| KADAMM АЗ-WR430-N(р)-П | 1,72-2,61 | — | — | 2,2 | N (розетка) | WR430 | Al | 680 | — |
| KADAMM АЗ-WR51-N(р)-П | 14,5-22,0 | — | — | 2,2 | уточняйте у менеджера | WR51 | медь | 395 | — |
| KADAMM АЗ-WR510-N(р)-П | 1,45-2,20 | — | — | 2,2 | N (розетка) | WR510 | Al | 850 | — |
| KADAMM АЗ-WR62-N(р)-П | 11,9-18,0 | — | — | 2,2 | N (розетка) | WR62 | медь | 254 | — |
| KADAMM АЗ-WR650-N(р)-П | 1,13-1,73 | — | — | 2,2 | N (розетка) | WR650 | Al | 960 | — |
| KADAMM АЗ-WR75-N(р)-П | 9,84-15,0 | — | — | 2,2 | N (розетка) | WR75 | медь | 394 | — |
| KADAMM АЗ-WR770-N(р)-П | 0,96-1,46 | — | — | 2,2 | N (розетка) | WR770 | Al | 660 | — |
| KADAMM АЗ-WR90-N(р)-П | 8,20-12,40 | — | — | 2,2 | N (розетка) | WR90 | медь | 254 | — |
| KADAMM АЗ-WR975-N(р)-П | 0,75-1,15 | — | — | 2,2 | N (розетка) | WR975 | Al | 1036 | — |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Указаны у части моделей серии; у остальных параметр не нормируется.
| Параметр | Значение |
|---|---|
| Габаритные размеры, мм | 1080,8×600×600 — KADAMM АЗ-WR1150-7/16(р)-П, KADAMM АЗ-WR1150-N(р)-П, KADAMM АЗ-WR1150-SMA(р)-П; 1160,8×600×600 — KADAMM АЗ-WR1500-7/16(р)-П, KADAMM АЗ-WR1500-N(р)-П, KADAMM АЗ-WR1500-SMA(р)-П |
| Ширина луча (−3 дБ) в плоскости E, ° | 97 — KADAMM АЗ-WR1150-7/16(р)-П, KADAMM АЗ-WR1150-N(р)-П, KADAMM АЗ-WR1150-SMA(р)-П; 98 — KADAMM АЗ-WR1500-7/16(р)-П, KADAMM АЗ-WR1500-N(р)-П, KADAMM АЗ-WR1500-SMA(р)-П, KADAMM АЗ-WR1800-7/16(р)-П, KADAMM АЗ-WR1800-N(р)-П, KADAMM АЗ-WR1800-SMA(р)-П, KADAMM АЗ-WR2300-7/16(р)-П, KADAMM АЗ-WR2300-N(р)-П; 99 — KADAMM АЗ-WR2100-7/16(р)-П, KADAMM АЗ-WR2100-N(р)-П, KADAMM АЗ-WR2100-SMA(р)-П |
| Ширина луча (−3 дБ) в плоскости H, ° | 61 — KADAMM АЗ-WR1150-7/16(р)-П, KADAMM АЗ-WR1150-N(р)-П, KADAMM АЗ-WR1150-SMA(р)-П; 68 — KADAMM АЗ-WR1500-7/16(р)-П, KADAMM АЗ-WR1500-N(р)-П, KADAMM АЗ-WR1500-SMA(р)-П; 66 — KADAMM АЗ-WR1800-7/16(р)-П, KADAMM АЗ-WR1800-N(р)-П, KADAMM АЗ-WR1800-SMA(р)-П; 67 — KADAMM АЗ-WR2100-7/16(р)-П, KADAMM АЗ-WR2100-N(р)-П, KADAMM АЗ-WR2100-SMA(р)-П; 63 — KADAMM АЗ-WR2300-7/16(р)-П, KADAMM АЗ-WR2300-N(р)-П |
| Кроссполяризационная развязка (тип.), дБ | 30 — KADAMM АЗ-WR1150-7/16(р)-П, KADAMM АЗ-WR1150-N(р)-П, KADAMM АЗ-WR1150-SMA(р)-П, KADAMM АЗ-WR1500-7/16(р)-П, KADAMM АЗ-WR1500-N(р)-П, KADAMM АЗ-WR1500-SMA(р)-П, KADAMM АЗ-WR1800-7/16(р)-П, KADAMM АЗ-WR1800-N(р)-П, KADAMM АЗ-WR1800-SMA(р)-П, KADAMM АЗ-WR2100-7/16(р)-П, KADAMM АЗ-WR2100-N(р)-П, KADAMM АЗ-WR2100-SMA(р)-П, KADAMM АЗ-WR2300-7/16(р)-П, KADAMM АЗ-WR2300-N(р)-П |
| Импульсная мощность, Вт | 3000 — KADAMM АЗ-WR1150-7/16(р)-П, KADAMM АЗ-WR1150-N(р)-П, KADAMM АЗ-WR1150-SMA(р)-П, KADAMM АЗ-WR1500-7/16(р)-П, KADAMM АЗ-WR1500-N(р)-П, KADAMM АЗ-WR1500-SMA(р)-П, KADAMM АЗ-WR1800-7/16(р)-П, KADAMM АЗ-WR1800-N(р)-П, KADAMM АЗ-WR1800-SMA(р)-П, KADAMM АЗ-WR2100-7/16(р)-П, KADAMM АЗ-WR2100-N(р)-П, KADAMM АЗ-WR2100-SMA(р)-П, KADAMM АЗ-WR2300-7/16(р)-П, KADAMM АЗ-WR2300-N(р)-П |
| Параметр | Что означает |
|---|---|
| Диапазон частот, ГГц | Рабочий диапазон зонда; у волноводных — по типоразмеру. В серии: 0,32–112 ГГц. |
| Типоразмер волновода | Типоразмер волновода по стандарту WR: задаёт диапазон. В серии: по таблице исполнений (вариантов: 29). |
| КСВН | Предельное согласование входа зонда. В серии: 2–2,2. |
| Соединитель | Коаксиальный вход зонда со стороны сканера. В серии: N (розетка); SMA (розетка); 2,92 (розетка); 2,4 (розетка); FUGP; 7/16 DIN (розетка). |
| Длина, мм | Длина зонда: определяет вынос крепления каретки из поля. В серии: 60–1036 мм. |
| Коэффициент усиления, дБ | Усиление зонда; у открытого волновода небольшое. В серии: 5 дБ. |
| Поляризация | Одна линейная или две ортогональные. В серии: линейная. |
| Материал | Материал корпуса. В серии: Al; медь; алюминий. |
| Средняя мощность, Вт | Допустимая непрерывная мощность, если зонд работает на передачу. В серии: 50–800 Вт. |
Выбор внутри серии KADAMM АЗ-П: средняя мощность, Вт — от 800 у KADAMM АЗ-WR1500-7/16(р)-П до 50 у KADAMM АЗ-WR2100-SMA(р)-П; КСВН — от 2,0 (тип.) у KADAMM АЗ-WR1800-7/16(р)-П до 2,2 у KADAMM АЗ-WR10-П.
Калибровка анализаторов цепей, измерения S-параметров, сканеры ближнего поля, измерения на пластинах.
Комплект поставки модели серии KADAMM АЗ-П: зонд, паспорт изделия.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Когда переотражения между зондом и антенной дают заметную ошибку — обычно при измерении антенн с большим раскрывом и высоким усилением.
Незначительно; диаграмму, используемую при пересчёте, берут для зонда в сборе.
Повторить сканирование на слегка другом расстоянии; заметное расхождение результатов указывает на переотражения.
Серия KADAMM АЗ-П перекрывает 320 МГц – 112 ГГц: KADAMM АЗ-WR975-N(р)-П — 0,75-1,15; KADAMM АЗ-WR770-N(р)-П — 0,96-1,46; KADAMM АЗ-WR650-N(р)-П — 1,13-1,73; KADAMM АЗ-WR510-N(р)-П — 1,45-2,20; KADAMM АЗ-WR430-N(р)-П — 1,72-2,61; KADAMM АЗ-WR340-N(р)-П — 2,17-3,30; KADAMM АЗ-WR284-N(р)-П — 2,60-3,95; KADAMM АЗ-WR229-N(р)-П — 3,22-4,90; ещё 30 в таблице исполнений.
Соединители серии KADAMM АЗ-П — N, SMA, 7/16 DIN, 2,92 мм, 2,4 мм; по моделям: KADAMM АЗ-WR975-N(р)-П — N (розетка); KADAMM АЗ-WR770-N(р)-П — N (розетка); KADAMM АЗ-WR650-N(р)-П — N (розетка); KADAMM АЗ-WR510-N(р)-П — N (розетка); KADAMM АЗ-WR430-N(р)-П — N (розетка); KADAMM АЗ-WR340-N(р)-П — N (розетка); ещё 32 в таблице исполнений.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM АЗ-П — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM АЗ-П могут уточняться без уведомления.
Поставляем Зонды ближнего поля измерительные с поглотителем KADAMM АЗ-П под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
