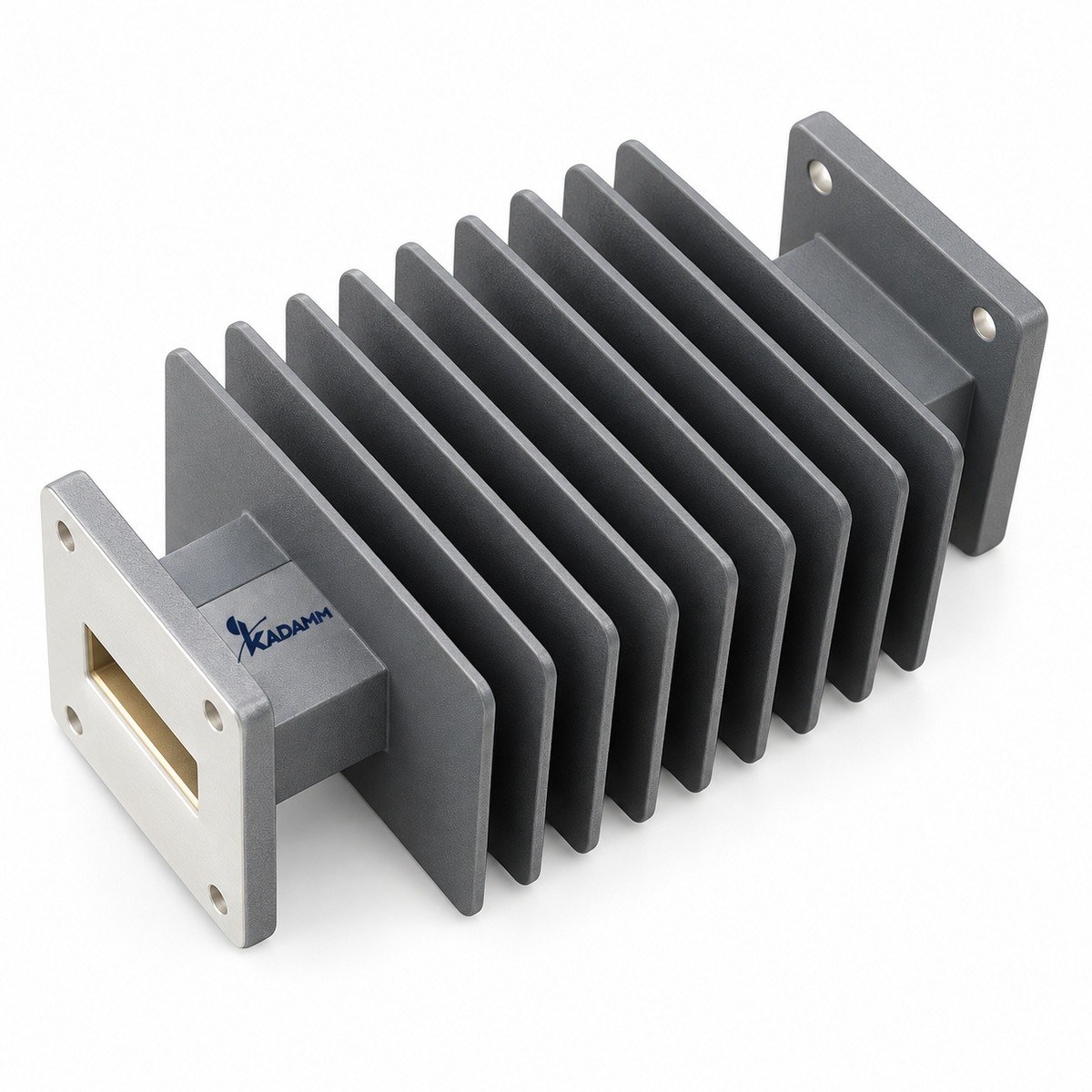

Волноводные фильтры гармоник: 4 модели. Частоты среза или полосы пропускания, подавление и потери — в таблице исполнений.
Серия KADAMM ФНЧ-Г — 4 модели в диапазоне 2,015 – 10 ГГц. Модели различаются: полоса пропускания, развязка, КСВН, волновод, материал.
В серии KADAMM ФНЧ-Г — 4 модели. Для каждой модели — полоса пропускания, вносимые потери, КСВН и подавление в полосе заграждения.
| Артикул | Полоса пропускания, ГГц | Развязка, дБ | КСВН | Волновод | Материал | Полоса задерживания, ГГц |
|---|---|---|---|---|---|---|
| KADAMM ФНЧ-2015/2130-WR430-Г | 2,015-2,13 | 40 | 1,2 | WR430 | алюминий | с and third harmonics |
| KADAMM ФНЧ-5800/7200-WR137-Г | 5,8-7,2 | 40 | 1,2 | WR137 | алюминий | 11,6-14 |
| KADAMM ФНЧ-8000/9000-WR90-Г | 8-9 | 50 | 1,25 | WR90 | медь | 16-18 |
| KADAMM ФНЧ-8500/10000-WR112-Г | 8,5-10 | 40 | 1,2 | WR112 | алюминий | 17-20 |
Предельные значения: развязка — не менее; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Значение |
|---|---|
| Вносимые потери, дБ, не более | 0,2 |
Выбор внутри серии KADAMM ФНЧ-Г: развязка, дБ — от 50 у KADAMM ФНЧ-8000/9000-WR90-Г до 40 у KADAMM ФНЧ-2015/2130-WR430-Г; КСВН — от 1,2 у KADAMM ФНЧ-2015/2130-WR430-Г до 1,25 у KADAMM ФНЧ-8000/9000-WR90-Г.
Серия KADAMM ФНЧ-Г (2,015 – 10 ГГц; диапазоны IEEE S, C, X): подавление гармоник; защита приёмников; измерения.
Комплект поставки модели серии KADAMM ФНЧ-Г: фильтр, паспорт изделия.
Серия KADAMM ФНЧ-Г перекрывает 2,015 – 10 ГГц: KADAMM ФНЧ-2015/2130-WR430-Г — 2,015-2,13; KADAMM ФНЧ-5800/7200-WR137-Г — 5,8-7,2; KADAMM ФНЧ-8500/10000-WR112-Г — 8,5-10; KADAMM ФНЧ-8000/9000-WR90-Г — 8-9.
У всех 4 модели серии KADAMM ФНЧ-Г: Вносимые потери, дБ — 0,2.
У KADAMM ФНЧ-Г: диапазон 2,015 – 10 ГГц, 4 модели, соединители по таблице исполнений. У KADAMM ППФ-МП: диапазон до 13,1 ГГц, 6 моделей, соединители по таблице исполнений.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ФНЧ-Г — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ФНЧ-Г могут уточняться без уведомления.
Поставляем Волноводные фильтры гармоник KADAMM ФНЧ-Г под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
