Автомобильная антенна 4G/5G с вертикальной поляризацией и круговой диаграммой: 806–960 / 1710–2690 / 3300–3800 МГц, 1 порт.
Антенна КАДАММ AM-80025 — автомобильная антенна 4G/5G с вертикальной поляризацией и круговой диаграммой: рабочими полосами 806–960, 1710–2690 и 3300–3800 МГц, 1 портом. Рабочие полосы перекрывают LTE 850, LTE 900, LTE 1800, LTE TDD 2300, LTE TDD 2600, 5G NR 3,5 ГГц (диапазоны 3GPP B5, B3, B40, B38, B42, n78).
Коэффициент усиления 2,5 дБи, ширина ДН в горизонтальной плоскости 360°, в вертикальной 75°. Габариты Ø24 × 245 мм, масса 0,15 кг. КСВН не более 2,5.

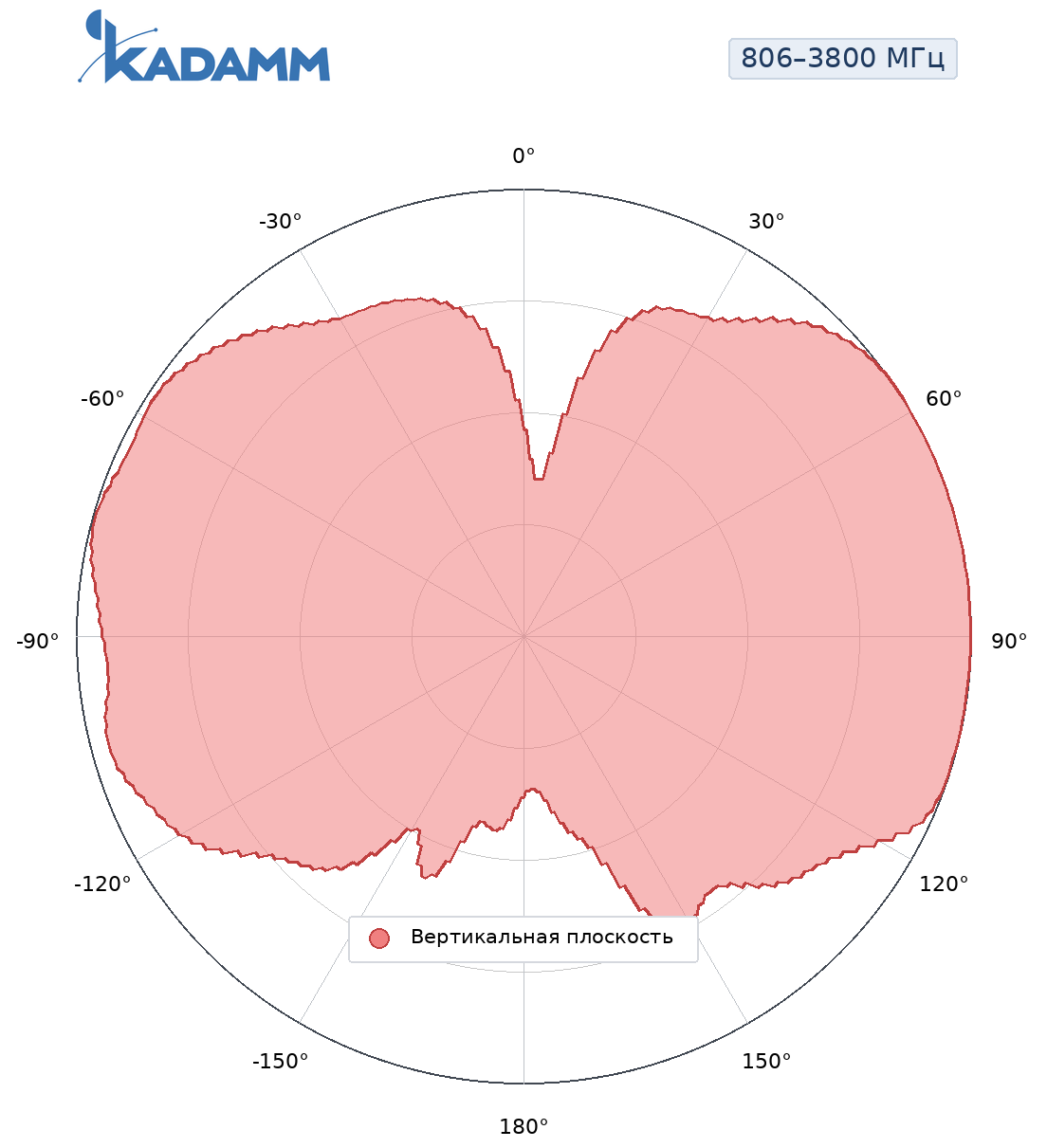

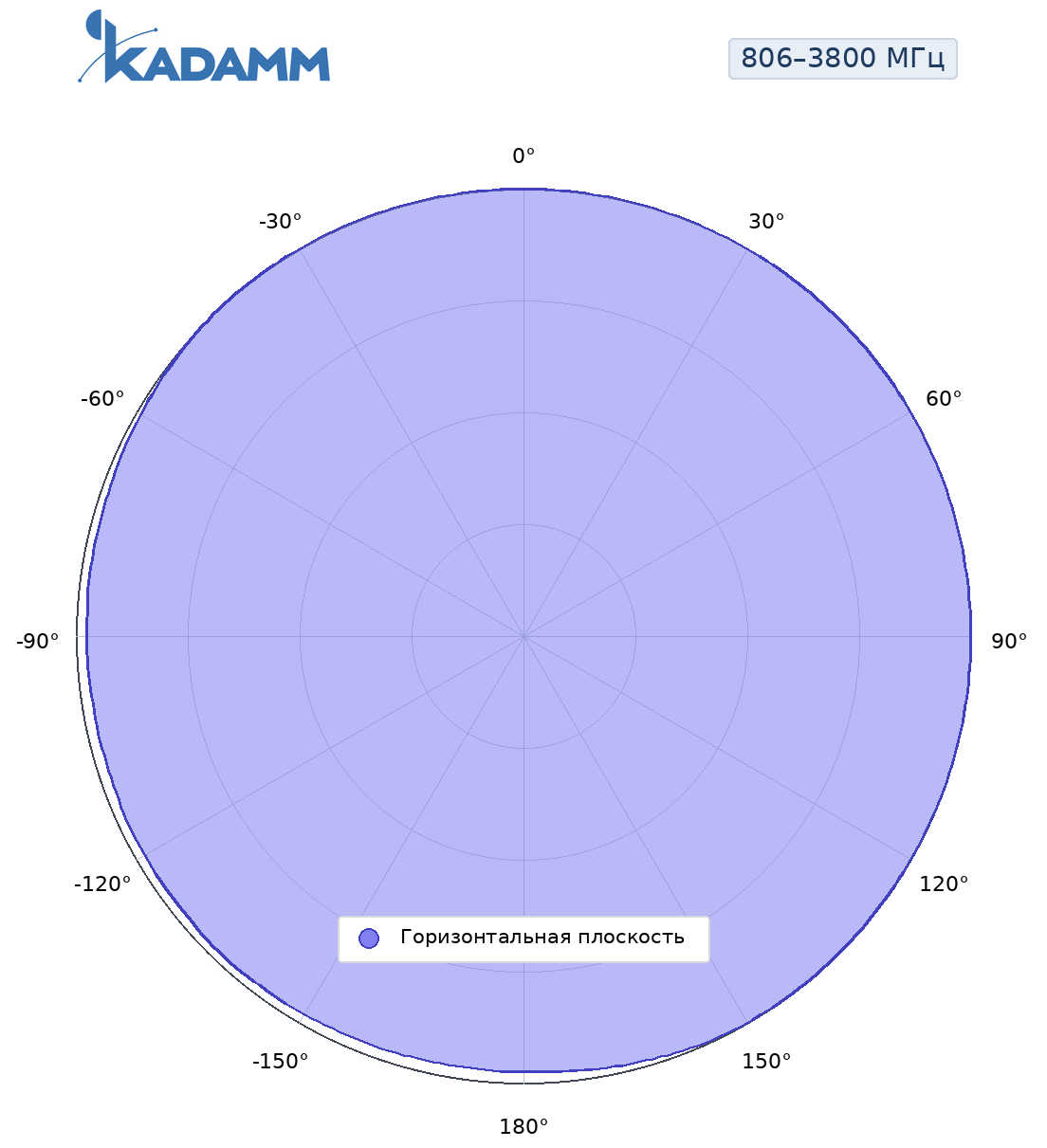

Диаграммы направленности KADAMM AM-80025 в полосах 806–3800 МГц, горизонтальная плоскость, 806–3800 МГц, вертикальная плоскость — нормированные, в полярных координатах.
| Параметр | 806–960 МГц | 1710–2690 МГц | 3300–3800 МГц |
|---|---|---|---|
| Диапазон частот | 806–960 / 1710–2690 / 3300–3800 МГц | ||
| Коэффициент усиления, дБи | 2,5 | ||
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | ||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 75° | ||
| Коэффициент защитного действия (отношение вперёд/назад), дБ | / | ||
| Поляризация | Вертикальная | ||
| КСВН | ≤2,5 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 50 Вт | ||
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | Ø24 × 245 мм |
| Размеры упаковки | / мм |
| Масса антенны | 0,15 кг |
| Максимальная скорость ветра | / м/с |
| Материал радома | Стеклопластик |
| Механический наклон | /° |
| Рабочая температура | −40…+65 °C |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM AM-80025 работает в полосах 806–960 / 1710–2690 / 3300–3800 МГц: Wi-Fi 2,4 ГГц; ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100, LTE 2100 (диапазоны 3GPP B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78 и др.). Роутеры и модемы 4G/5G на транспорте: общественный и служебный транспорт, спецтехника, мобильные офисы, телеметрия и видеонаблюдение в пути (LTE 850, LTE 900, LTE 1800, LTE TDD 2300, LTE TDD 2600, 5G NR 3,5 ГГц).

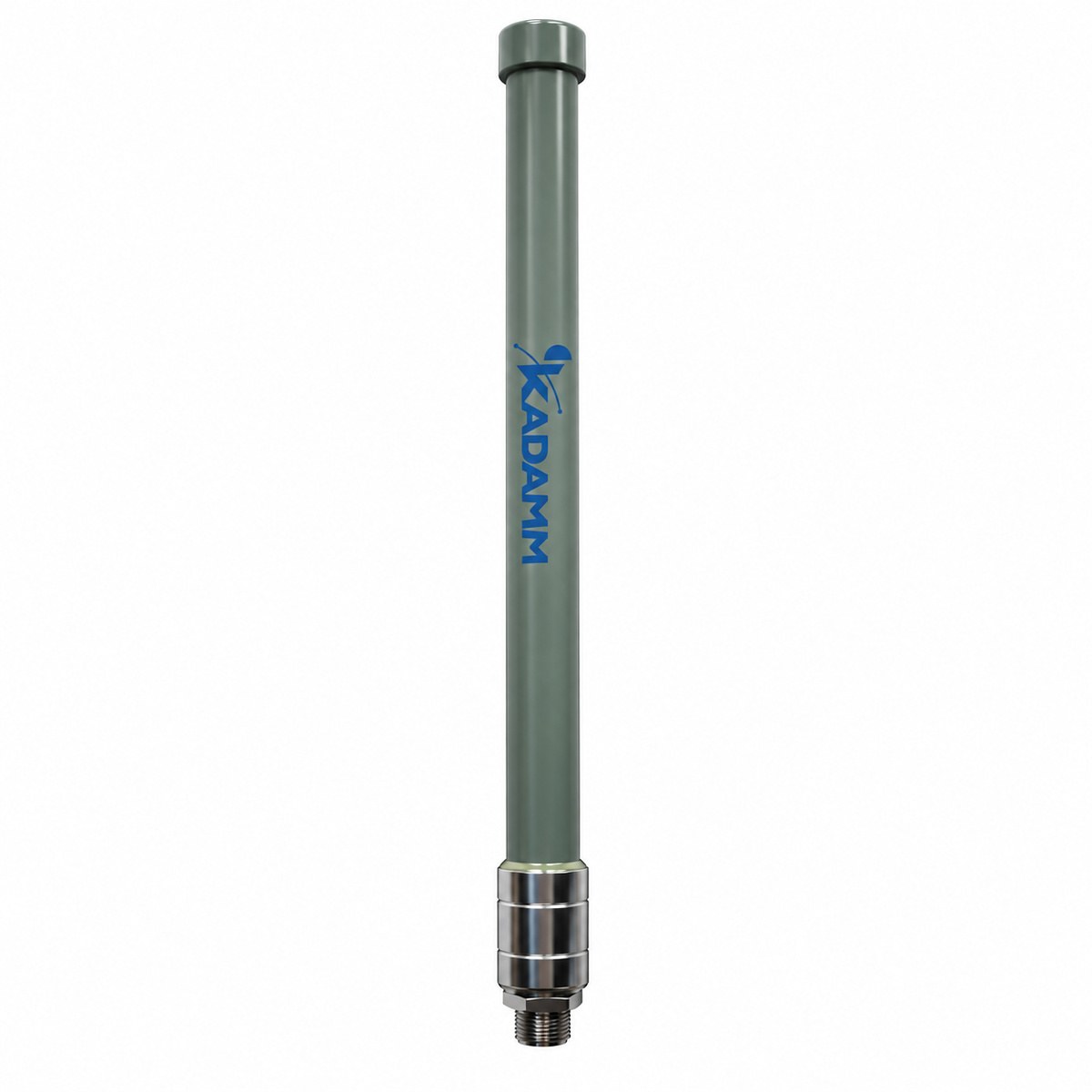

Антенна КАДАММ AM-80025, монтажный комплект.
| Параметр | AM-80025 | AM-80055 | AM-69005M | AM-69004B | AM-63003 | AM-61006 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 806–960 / 1710–2690 / 3300–3800 МГц | 806–960 МГц | 698–960 / 1710–3800 МГц | 698–960 / 1710–2700 МГц | 638–646 МГц | 617–960 / 1710–2690 / 3300–4200 / 4900–7125 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная | — |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | 2,5 дБи | 5,5 дБи | 5 дБи | 4 дБи | 3 дБи | 6 дБи |
| Тип | автомобильная антенна 4G/5G | автомобильная антенна | автомобильная антенна 4G/5G | автомобильная антенна 4G/5G | автомобильная антенна | автомобильная антенна 4G/5G |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
KADAMM AM-80025 покрывает Wi-Fi 2,4 ГГц, каналы 1–13.
У KADAMM AM-80025 — вилка N (IEC 61169-16); поляризация — вертикальная.
У KADAMM AM-80025 размеры Ø24 × 245 мм, масса 0,15 кг, выдерживает ветер до / м/с.
У KADAMM AM-80025: диапазоны 806–960 / 1710–2690 / 3300–3800 МГц, усиление 2,5 дБи, тип автомобильная антенна 4G/5G. У KADAMM AM-80055: диапазоны 806–960 МГц, усиление 5,5 дБи, тип автомобильная антенна.
Артикул для заказа — KADAMM AM-80025, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AM-80025 могут уточняться без уведомления.
Поставляем KADAMM AM-80025 — автомобильная антенна 4G 806–3800 МГц, 2,5 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Файлы для скачивания:
KADAMM AM-80025 — техническое описание (PDF)
KADAMM — общий каталог антенн (PDF)
