Автомобильная антенна 4G/5G с вертикальной поляризацией и круговой диаграммой: 698–960 / 1710–2700 МГц, 1 порт.
698–960 / 1710–2700 МГц
Диапазон
2,5–4 дБи
Усиление
360°
Ширина луча (Г)
Вертикальная
Поляризация
1×N
Разъёмы
О модели

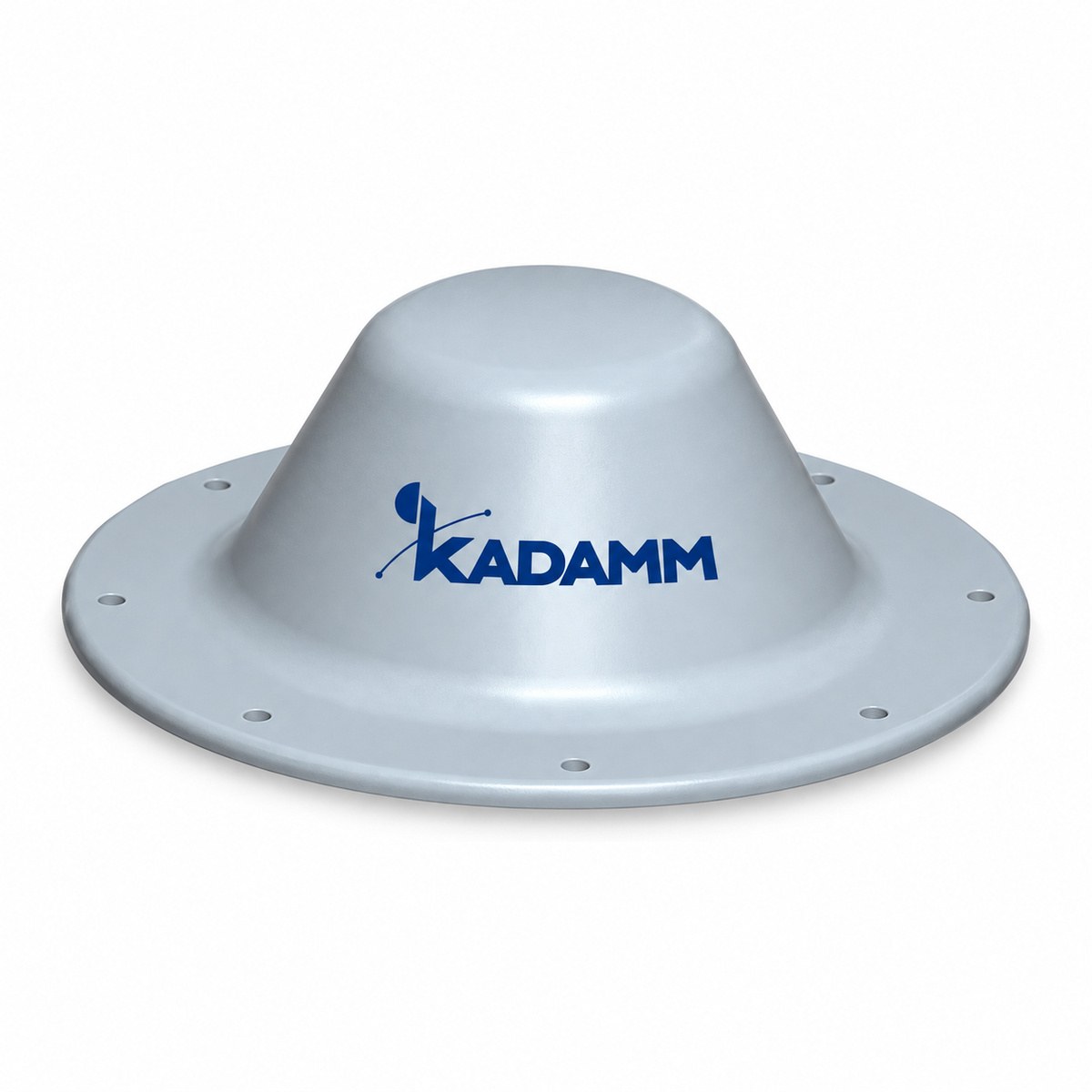

KADAMM AM-69004B — антенна для установки на транспорт, полоса 698–960 / 1710–2700 МГц. Основные данные: усиление 2,5 ± 1 дБи; поляризация вертикальная; мощность до 50 Вт; крепление на винтах; разъём 1×N.
Главное в KADAMM AM-69004B — разъём типа N. У KADAMM AM-63003 полоса 638–646 МГц и усиление 3 дБи, у KADAMM AM-69004B — 698–2700 МГц и 2,5 дБи.
На автомобиле штырь работает в паре с кузовом: металлическая крыша под основанием — противовес, вторая половина излучателя. Поэтому лучшее место — центр металлической крыши, где «земля» одинакова во все стороны и диаграмма получается круговой. Ориентир: на 829 МГц четверть волны — примерно 9 см; антенна длиннее четверти волны с согласующей катушкой даёт у горизонта больше короткого штыря.
Крепление — на винтах. Постоянное крепление даёт надёжный контакт с кузовом и герметичный ввод кабеля; отверстие в крыше после монтажа защищают от коррозии.
Со стороны фидера: КСВН не более 1,5 — обратно к передатчику уходит не больше 4 % мощности; сопротивление 50 Ом; мощность на вход до 50 Вт; разъём 1×N.
Исполнение: размеры Ø252 × 85 ± 3 мм, масса 0,88 кг, крепление на винтах, ветер до 60 м/с, рабочая температура −40…+65 °C.
Диаграммы направленности

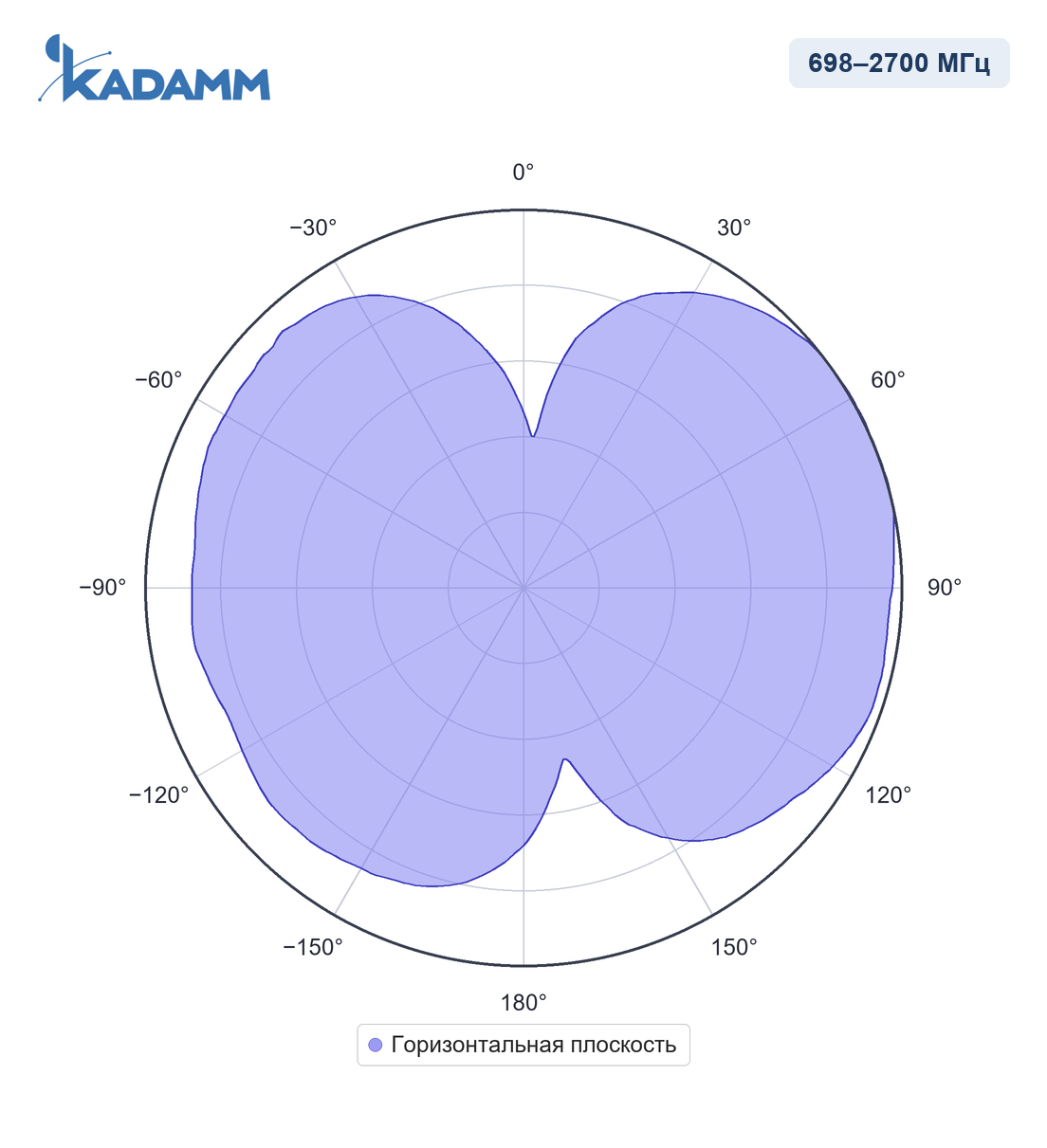

698–2700 МГц вертикальная плоскость

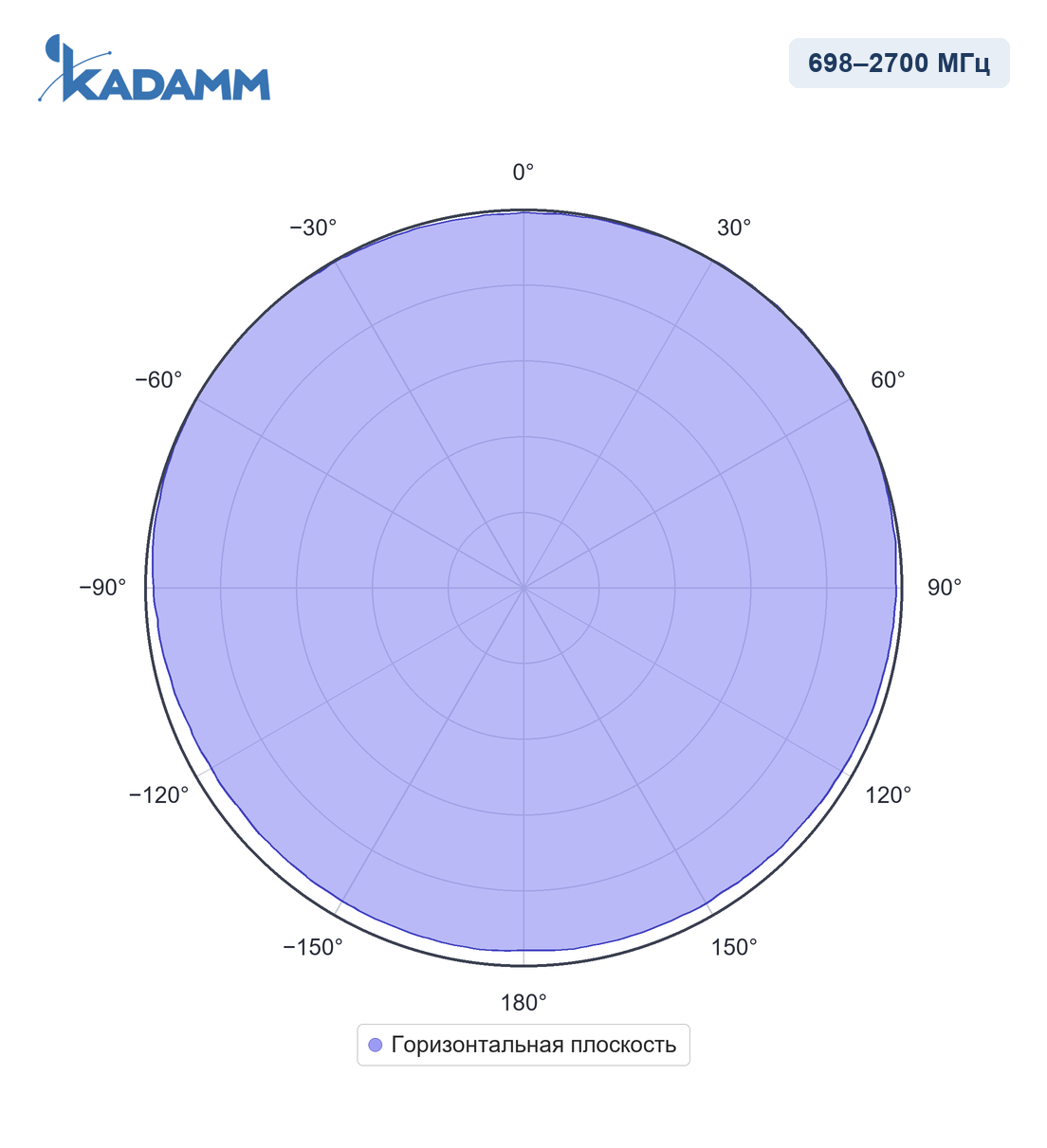

698–2700 МГц горизонтальная плоскость
Диаграммы направленности KADAMM AM-69004B в полосах 698–2700 МГц — нормированные, в полярных координатах.
Ключевые особенности
Сотовые диапазоны в движении698–960 / 1710–2700 МГц, усиление 2,5 / 4 дБи, круговая диаграмма в горизонтальной плоскости: связь 4G/5G при любом направлении движения.
КомпактностьГабариты Ø252 × 85 ± 3 мм, масса 0,88 кг.
Вертикальная поляризация1 порт, розетка N; подключение к роутеру или модему кабелем с малыми потерями.
Чистый трактКСВН не более 1,5.
Мощность и защитаДо 50 Вт на порт.
Всепогодное исполнениеРабочая температура −40…+65 °C, ветер до 60 м/с.
Электрические характеристики
Система 698–960 МГц
Параметр
Значение
Коэффициент усиления, дБи
2,5 ± 1
Ширина ДН по уровню −3 дБ, горизонтальная плоскость
360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость
92 ± 20°
Система 1710–2700 МГц
Параметр
Значение
Коэффициент усиления, дБи
4 ± 1
Ширина ДН по уровню −3 дБ, горизонтальная плоскость
360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость
42 ± 10°
Общие параметры
Параметр
Значение
Поляризация
Вертикальная
КСВН
≤1,5
Входное сопротивление
50 Ом
Максимальная мощность на порт
50 Вт
Механические характеристики
Параметр
Значение
Разъёмы
розетка N (IEC 61169-16)
Размеры (В × Ш × Г)
Ø252 × 85 ± 3 мм
Масса антенны
0,88 кг
Максимальная скорость ветра
60 м/с
Цвет радома
Серый
Рабочая температура
−40…+65 °C
Крепление
на винтах
Поддерживаемые диапазоны 3GPP
Диапазон
Частоты
Дуплекс
Технологии
B28 / n28
UL 703–748 / DL 758–803 МГц
FDD
LTE 700 (APT)
B20 / n20
UL 832–862 / DL 791–821 МГц
FDD
LTE 800
B5 / n5
UL 824–849 / DL 869–894 МГц
FDD
LTE 850
B8 / n8
UL 880–915 / DL 925–960 МГц
FDD
GSM900, UMTS900, LTE 900
B3 / n3
UL 1710–1785 / DL 1805–1880 МГц
FDD
GSM1800, LTE 1800
B1 / n1
UL 1920–1980 / DL 2110–2170 МГц
FDD
UMTS2100, LTE 2100
B40 / n40
2300–2400 МГц
TDD
LTE TDD 2300
B7 / n7
UL 2500–2570 / DL 2620–2690 МГц
FDD
LTE 2600
B38 / n38
2570–2620 МГц
TDD
LTE TDD 2600
B41 / n41
2496–2690 МГц
TDD
LTE/NR TDD 2600 (полный)
В таблице — диапазоны 3GPP (TS 36.101, TS 38.101-1), у которых и UL, и DL полностью лежат в рабочих полосах антенны.
Стандарты и протоколы
✓
IEC 61169-16 — присоединительные размеры разъёмов: розетка N
Типовые машины — служебный и аварийный транспорт, такси, автобусы, спецтехника, локомотивы и путевые машины; антенну подключают к штатной радиостанции, модему или приёмнику.
Как подобрать
Полоса. Все частоты радиостанции или приёмника — внутри 698–960 / 1710–2700 МГц.
Крепление. Магнит — временно; врезное или на болт — постоянно.
Место. Центр металлической крыши, подальше от других антенн.
Разъём и кабель. Разъём 1×N; сечение кабеля — по длине и частоте.
Лучшее место — центр металлической крыши: кузов работает противовесом одинаково во все стороны, и диаграмма получается круговой. На краю крыши, на крышке багажника или на крыле сигнал в одну сторону заметно слабее, чем в другую. Несколько антенн на одной крыше располагают так, чтобы высокочастотные стояли дальше от низкочастотных.
Рядом не должно быть других антенн, рейлингов и проблесковых маячков; несколько антенн на одной крыше разносят хотя бы на полметра–метр. Кабель прокладывают под обшивкой, не пережимая его дверями. Установленную антенну проверяют в движении, в разных направлениях от базовой станции.
У антенны крепление на винтах. Магнитное основание удобно для временной установки и переноса, но кабель приходится пропускать через уплотнитель двери, а на скорости и на неровной дороге магнит может сместиться. На автомобилях с панорамной или пластиковой крышей выбирают крепление на кронштейн или на стекло.
Для постоянной установки на служебный транспорт надёжнее врезное крепление или крепление на болт: контакт с кузовом стабильный, ввод кабеля герметичный. Отверстие после монтажа защищают от коррозии; комплект уточняйте у менеджера. Для арендного и временного транспорта магнитное основание остаётся самым простым вариантом.
Подходит, если все частоты сети — и передачи, и приёма — укладываются в полосу 698–960 / 1710–2700 МГц. Согласование в полосе нормировано полностью (КСВН не более 1,5), поэтому достаточно не прижимать каналы к самым краям диапазона. Отступ от краёв полосы оставляют и в расчёте на будущее расширение сети новыми каналами.
Список частот заодно покажет, нужен ли фильтр от соседних мощных передатчиков на той же площадке.
Ответную часть кабеля подбирают под разъём антенны — 1×N. Переходники в тракт лучше не включать: каждый вносит потери и добавляет ещё одно место, где со временем ухудшается контакт и растёт интермодуляция. Несовпадение разъёмов решают кабельной сборкой, у которой на концах стоят нужные типы.
Кабель подбирают по потерям: на высоких частотах и длинных трассах берут фидер большего сечения. Вне помещения разъёмы герметизируют, кабель крепят к опоре. Небольшой запас длины перемычки снимает с разъёма нагрузку от ветра и вибрации.
После монтажа проверяют КСВН на рабочих частотах прибором или встроенной функцией радиостанции: значение должно быть близко к паспортному (не более 1,5). Заметно больший КСВН говорит о плохом контакте основания с кузовом или о повреждённом кабеле. Проверку повторяют после каждой перестановки антенны.
Затем проверяют связь на ходу в разных направлениях от базовой станции. Когда связь в одном направлении хуже, антенну сдвигают к центру крыши или дальше от других антенн и металлических надстроек. Результаты проверки записывают в паспорт установки — это упрощает поиск неисправностей в будущем.
KADAMM AM-69004B — запросить цену и сроки
Подберём модель, крепление и кабельную сборку под вашу задачу. Сроки поставки уточняйте у менеджера.
Артикул для заказа — KADAMM AM-69004B, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AM-69004B могут уточняться без уведомления.

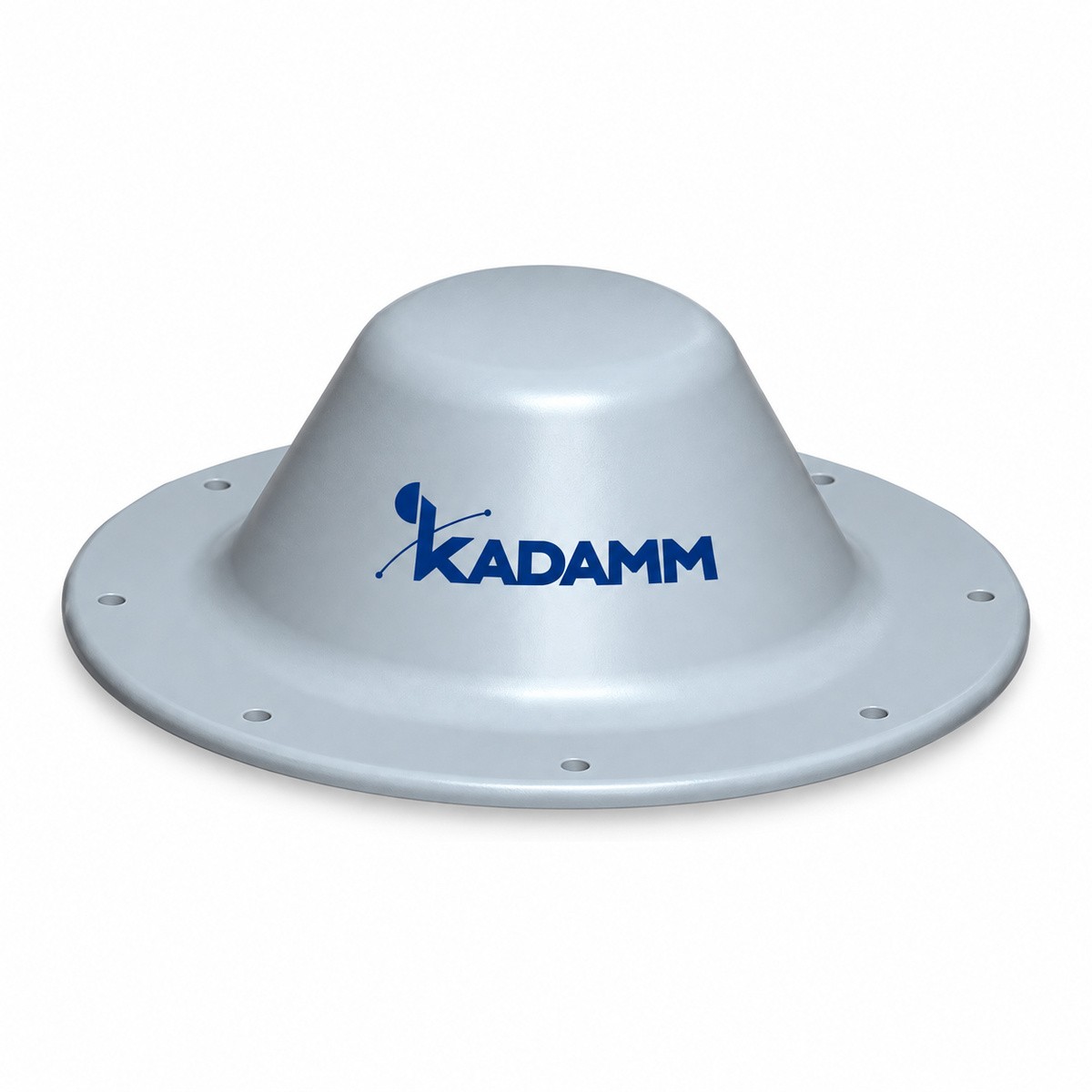

Поставляем KADAMM AM-69004B — автомобильная антенна 4G 698–2700 МГц, 2,5–4 дБи под заказ с доставкой в любой регион России.
Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.
Инженер поможет подобрать модель или аналог под вашу задачу.
