Антенна GSM 900/1800: какую выбрать для модема, сигнализации, усилителя и базовой станции

Какие диапазоны закрывать

Устройство сегодня может работать в любой из этих полос, а оператор — переводить их с одного стандарта на другой. Поэтому для модема, сигнализации и усилителя проще брать широкополосную антенну 698–2700 МГц: она закрывает и GSM, и 3G, и 4G. Однодиапазонную антенну берут, когда точно известна полоса и нужен максимум усиления в ней.

Направленная или всенаправленная

Всенаправленная антенна принимает со всех сторон и не требует наведения — подходит при среднем сигнале и неизвестном направлении на вышку. Направленная собирает сигнал с одной стороны: её наводят на базовую станцию, и при слабом сигнале она даёт выигрыш в 5–10 дБ и больше.

Антенна Яги даёт наибольшее усиление, но в одном диапазоне. Если устройство переключается между 900 и 1800 МГц, однодиапазонная Яги работает только в одном из них — удобнее логопериодическая. Подробно — в статьях об антенне Яги и о логопериодической антенне.

Антенна для GSM-модема, сигнализации и шлюза

У модемов, охранных панелей, GSM-шлюзов и контроллеров разъём обычно SMA, а штатная антенна — короткий штырь. Когда устройство стоит в подвале, в металлическом щите или на окраине, штатной антенны не хватает:

• Щит и подвал — антенну выносят наружу на кабеле 3–5 м: металл щита почти полностью экранирует сигнал.
• Слабый сигнал на даче — направленная антенна на фасаде или мачте, наведённая на вышку.
• Разъём — кабель с SMA на стороне устройства; у наружных антенн обычно N, переход лучше заложить в кабельную сборку.
• Кабель — как можно короче: на 1800 МГц потери тонкого кабеля заметны.

Для модемов и роутеров подробности — в статье об антенне 4G/5G для роутера и модема.

Антенна для усилителя сотовой связи

Усилитель (репитер) работает с двумя антеннами: донорной на улице и внутренними в помещении. Донорная — направленная, наведённая на вышку оператора; внутренние — потолочные или панельные. Важна развязка между ними: донорная и внутренние разносятся так, чтобы усилитель не возбуждался. Подробно — в статье об антенне для усилителя сотовой связи. Внутренние антенны — в разделе внутренние антенны.

Антенна GSM для автомобиля

Для трекеров, автомобильных модемов и телематики подходит автомобильная антенна на магните или винте: KADAMM AM-69005M (698–3800 МГц, на магните), KADAMM AM-61006 (617–7125 МГц). Кабель в салон заводят через уплотнитель — см. статью о магнитном основании.

Антенны базовых станций 900/1800

У операторов GSM-900 и 1800 сегодня обслуживают одни и те же многодиапазонные секторные антенны вместе с LTE и 3G: двух-, трёх- и многодиапазонные панели 698–960 / 1710–2690 МГц с портами ±45° и блоками RET. Выбор таких антенн — в статьях как выбрать антенну базовой станции и о секторной антенне.

Как понять, что нужна внешняя антенна

Индикатор «палочек» у модемов и сигнализаций грубый. Точнее смотреть уровень сигнала в настройках устройства или в его журнале:

Если устройство стоит в подвале или щите, сначала проверяют уровень с антенной, вынесенной наружу на временном кабеле: часто этого хватает, и направленная антенна не нужна.

Как навести направленную антенну

• Найдите ближайшую базовую станцию своего оператора по карте покрытия и направьте антенну на неё.
• Подключите устройство и поворачивайте антенну шагами по 10–15°, записывая уровень сигнала после каждого шага, с паузой 20–30 секунд.
• Оставьте положение с лучшим уровнем и качеством сигнала, затем затяните крепление.
• Иногда лучшее направление — не на ближайшую вышку, а на дальнюю, но с прямой видимостью.

Кабели и разъёмы

Потери в кабеле на 1800 МГц примерно в полтора раза больше, чем на 900 МГц. При длине больше 5–7 м тонкий кабель лучше заменить на толстый с малыми потерями или перенести устройство ближе к антенне.

Несколько устройств на одной антенне

GSM-шлюзы с несколькими модулями и стойки с несколькими модемами иногда подключают к одной наружной антенне через делитель мощности. Каждое деление на два отнимает около 3 дБ, поэтому делитель имеет смысл только при хорошем уровне на антенне; при слабом сигнале каждому устройству нужна своя антенна.

Примеры подбора

Во всех случаях сначала стоит измерить сигнал там, где будет стоять антенна: если он нормальный уже на временной антенне у окна или на крыше, дорогая направленная антенна не нужна.

Как выбрать антенну GSM

• Диапазоны — лучше широкополосная 698–2700 МГц: закрывает GSM, 3G и 4G.
• Сигнал — средний: всенаправленная; слабый: направленная 10–14 дБи.
• Разъём и кабель — по устройству, кабель короткий.
• Место — снаружи и выше; из щита и подвала антенну выносят.
• MIMO — для 4G-модемов выгоднее двухпортовая антенна.

Частые ошибки

• Антенна внутри металлического щита. Сигнал почти не проходит.
• Однодиапазонная Яги на устройство, которое уходит на другую полосу. Связь пропадает при переключении.
• Длинный тонкий кабель. 10 м съедают выигрыш антенны.
• Направленная антенна без наведения. Ставят «на глаз» — и сигнал хуже штатного.

Модели

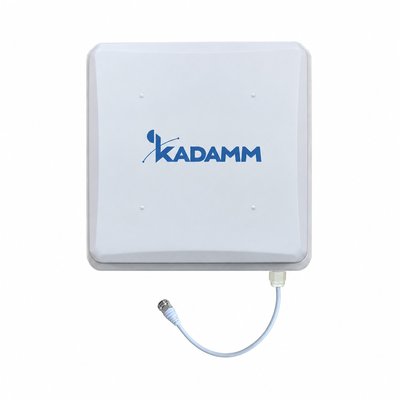

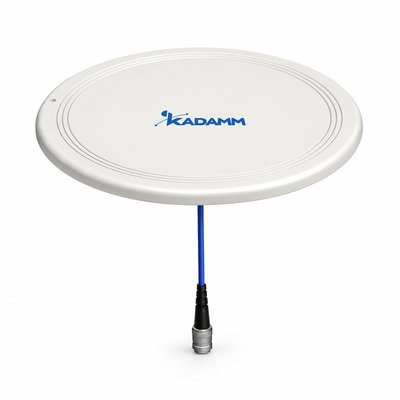

KADAMM AOU-350/6000-7
