Автомобильная антенна 4G/5G с вертикальной поляризацией и круговой диаграммой: 698–960 / 1710–3800 МГц, 2 порта.

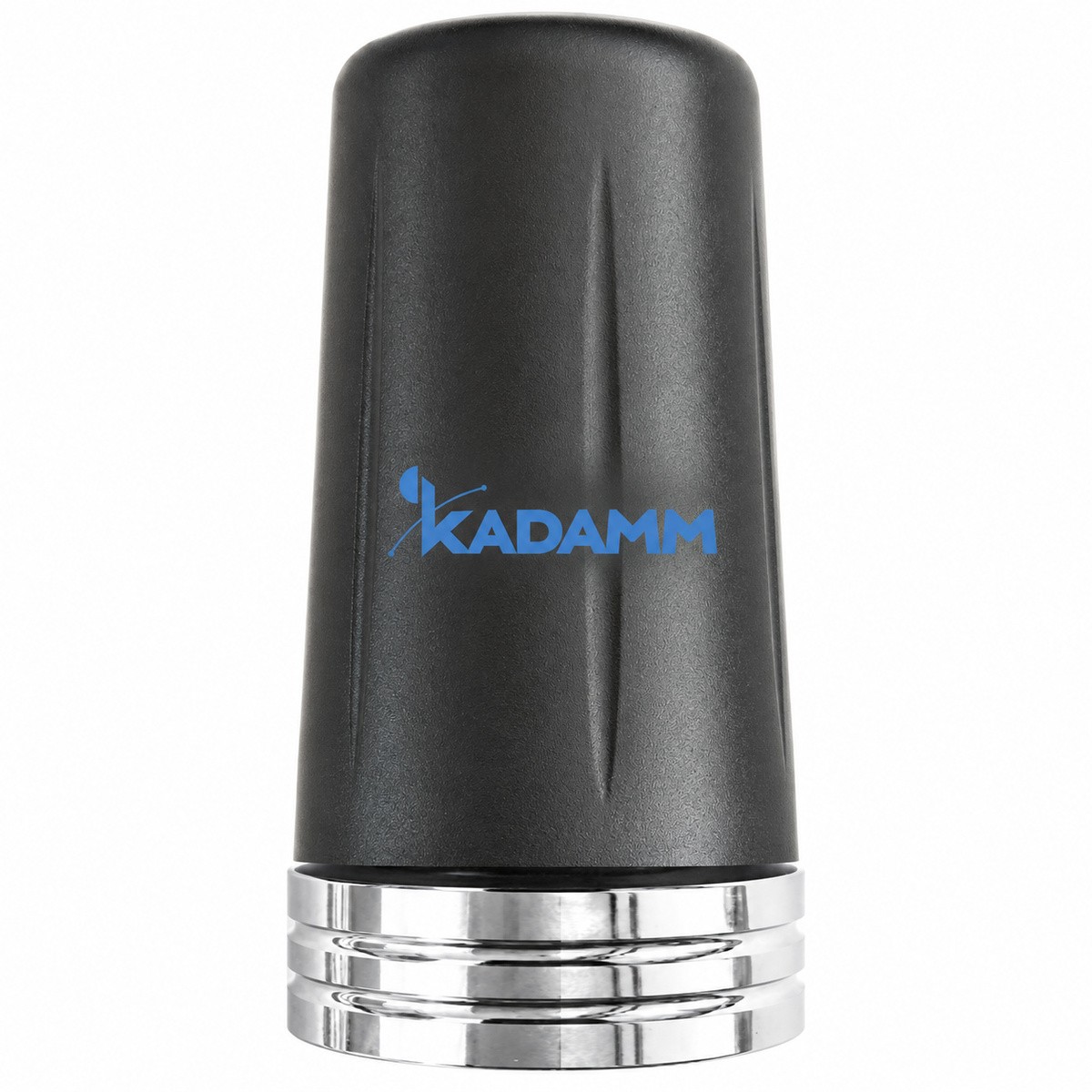

Антенна КАДАММ AM-69005M — автомобильная антенна 4G/5G с вертикальной поляризацией и круговой диаграммой: излучающими системами 698–960 МГц и 1710–3800 МГц, 2 портами. Рабочие полосы перекрывают LTE 700 (APT), LTE 850, UMTS900, GSM1800, LTE 2100, LTE 2600, LTE/NR 3500, 5G NR 3,5 ГГц (диапазоны 3GPP B28, B5, B8, B1, B7, B41, B42, n78).
Коэффициент усиления 3 / 5 дБи по диапазонам, ширина ДН в горизонтальной плоскости 360°, в вертикальной 75 / 75°. Габариты Ø48,5 × мм, масса 0,16 кг. КСВН не более 3 / 2,5.

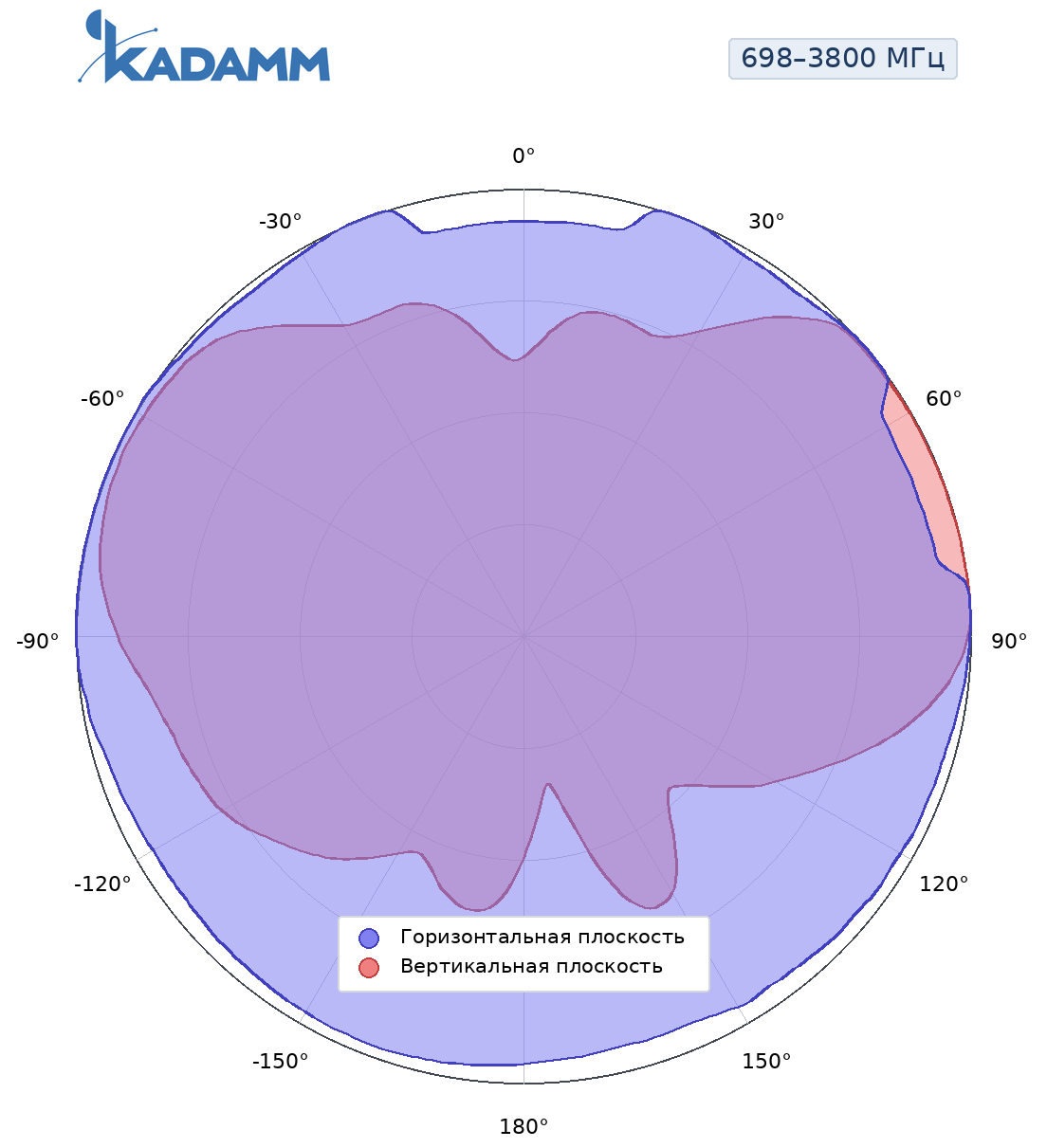

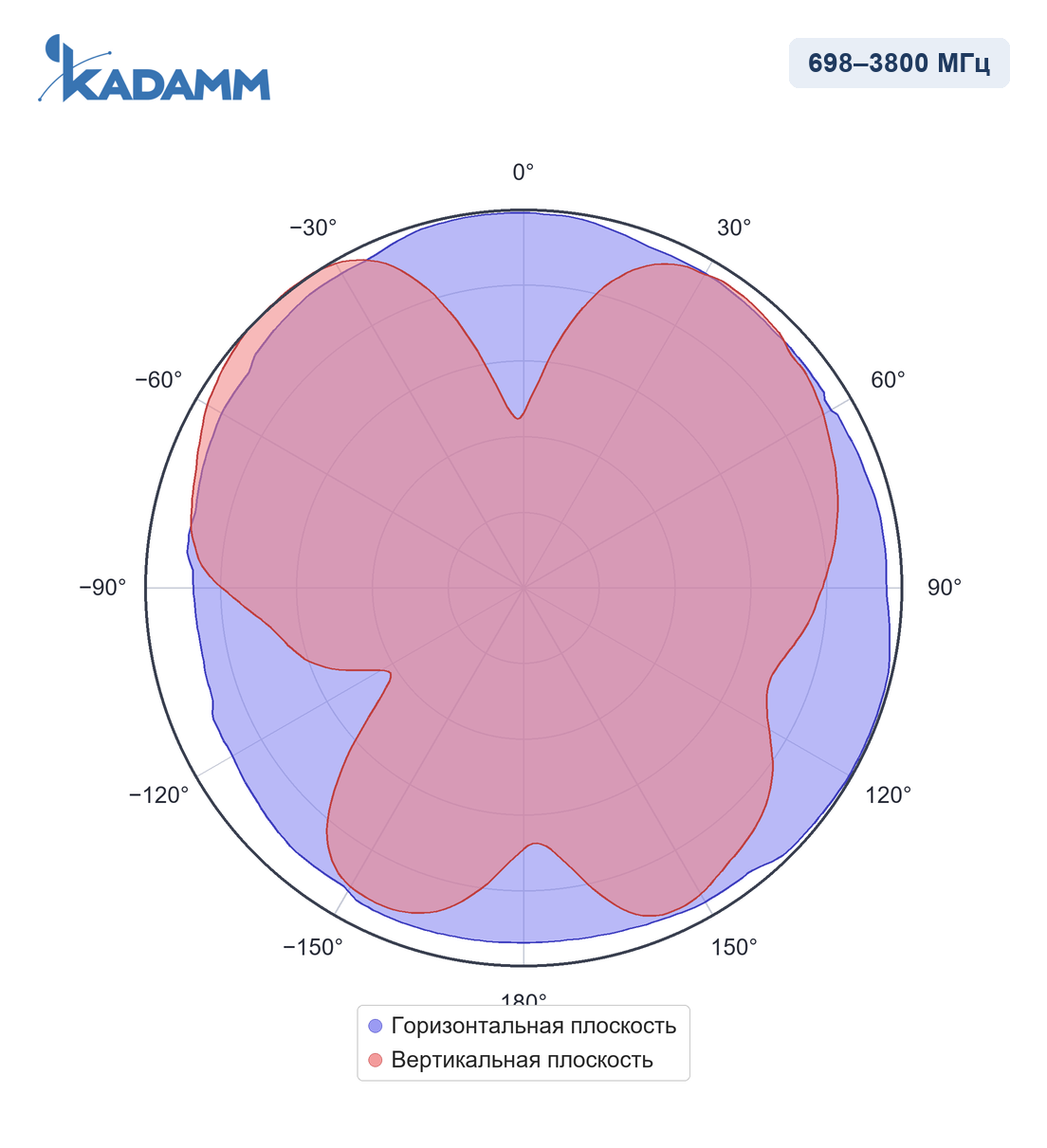

Диаграммы направленности KADAMM AM-69005M в полосах 698–3800 МГц, вертикальная плоскость, 698–3800 МГц — нормированные, в полярных координатах.
Система 698–960 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 3 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 75 ± 5° |
Система 1710–3800 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 5 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 75 ± 5° |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | Вертикальная |
| КСВН | ≤3 ≤2,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | вилка NMO |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø48,5 × мм |
| Масса антенны | 0,16 кг |
| Максимальная скорость ветра | 50 м/с |
| Материал радома | ABS-пластик |
| Крепление | на магнитном основании, под основание NMO 3/8 дюйма |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM AM-69005M работает в полосах 698–960 / 1710–3800 МГц: Wi-Fi 2,4 ГГц; ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41 и др.). Роутеры и модемы 4G/5G на транспорте: общественный и служебный транспорт, спецтехника, мобильные офисы, телеметрия и видеонаблюдение в пути (LTE 700 (APT), LTE 850, UMTS900, GSM1800, LTE 2100, LTE 2600, LTE/NR 3500, 5G NR 3,5 ГГц).
Антенна КАДАММ AM-69005M, крепёж для монтажа на магнитном основании, под основание NMO 3/8 дюйма.
| Параметр | AM-69005M | AM-69004B | AM-63003 | AM-61006 | AM-61003 | AM-60035 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 698–960 / 1710–3800 МГц | 698–960 / 1710–2700 МГц | 638–646 МГц | 617–960 / 1710–2690 / 3300–4200 / 4900–7125 МГц | 617–960 / 1695–2700 / 3300–7200 МГц | 600–690 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | — | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | 5 дБи | 4 дБи | 3 дБи | 6 дБи | 7 дБи | 3,5 дБи |
| Тип | автомобильная антенна 4G/5G | автомобильная антенна 4G/5G | автомобильная антенна | автомобильная антенна 4G/5G | автомобильная антенна 4G/5G | автомобильная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
KADAMM AM-69005M покрывает Wi-Fi 2,4 ГГц, каналы 1–13.
У KADAMM AM-69005M — вилка NMO, расположение — снизу; поляризация — вертикальная.
У KADAMM AM-69005M крепление: на магнитном основании, под основание NMO 3/8 дюйма, размеры Ø48,5 × мм, масса 0,16 кг, выдерживает ветер до 50 м/с.
У KADAMM AM-69005M: диапазоны 698–960 / 1710–3800 МГц, усиление 5 дБи. У KADAMM AM-69004B: диапазоны 698–960 / 1710–2700 МГц, усиление 4 дБи.
Артикул для заказа — KADAMM AM-69005M, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AM-69005M могут уточняться без уведомления.
Поставляем KADAMM AM-69005M — автомобильная антенна 4G 698–3800 МГц, 5 дБи, на магните под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
