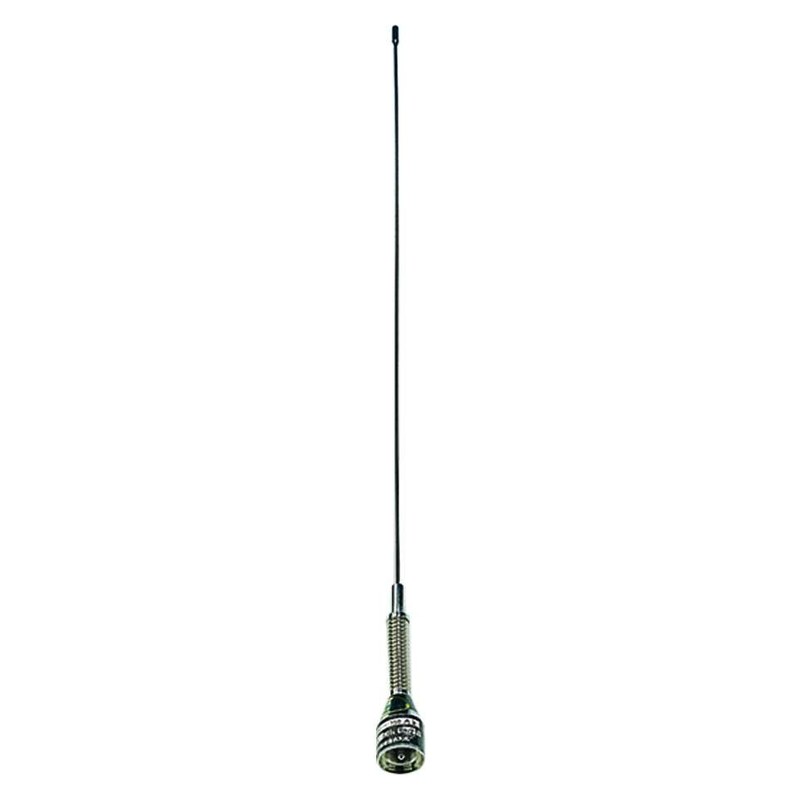

Автомобильная антенна для радиостанции с вертикальной поляризацией и круговой диаграммой: 134–173 МГц, 1 порт.
134–173 МГц
Диапазон
2,15 дБи
Усиление
360°
Ширина луча (Г)
Вертикальная
Поляризация
1×UHF
Разъёмы
500 мм
Высота
О модели
KADAMM AM-1502M — антенна для установки на транспорт, полоса 134–173 МГц. Основные данные: усиление 2,15 дБи; поляризация вертикальная; мощность до 100 Вт; крепление на магнитном основании; разъём 1×UHF.
Главное в KADAMM AM-1502M — коэффициент усиления 2,15 дБи. Ближайшая модель в линейке — KADAMM AM-1502: у неё полоса 136–174 МГц и разъём NMO, у KADAMM AM-1502M — 134–173 МГц и UHF.
Штыревая антенна на транспорте работает вместе с металлом кузова: крыша под основанием служит противовесом и достраивает излучатель. Поэтому лучшее место — центр металлической крыши, где «земля» одинакова во все стороны и диаграмма получается круговой. Для ориентира: четверть длины волны на 154 МГц — около 49 см; антенны длиннее четверти волны с согласующей катушкой дают у горизонта больше, чем короткий штырь.
Крепление — на магнитном основании. Магнитное основание удобно для временной установки и переноса между машинами, но кабель проходит через уплотнитель двери, а контакт с кузовом емкостный; для постоянной установки надёжнее врезное крепление.
Со стороны фидера: КСВН не более 1,2 на средней частоте номинально — обратно к передатчику уходит не больше 1 % мощности; сопротивление 50 Ом; мощность на вход до 100 Вт; разъём 1×UHF.
Исполнение: размеры 500 мм, крепление на магнитном основании.
Ключевые особенности
Круговая диаграмма в движении134–173 МГц, усиление 2,15 дБи, круговая диаграмма в горизонтальной плоскости: связь с диспетчером при любом направлении движения.
КомпактностьГабариты 500 мм, крепление на магнитном основании.
Чистый трактКСВН не более 1,2 на средней частоте номинально.
Мощность и защитаДо 100 Вт на порт.
Электрические характеристики
Параметр
Значение
Диапазон частот
134–173 МГц
Коэффициент усиления, дБи
2,15
Ширина ДН по уровню −3 дБ, горизонтальная плоскость
360°
Поляризация
Вертикальная
КСВН
≤1,2 на средней частоте номинально
Входное сопротивление
50 Ом
Максимальная мощность на порт
100 Вт
Механические характеристики
Параметр
Значение
Разъёмы
вилка UHF
Размеры (В × Ш × Г)
500 мм
Крепление
на магнитном основании
Применение
Где применяют KADAMM AM-1502M: морская УКВ-связь (156–162 МГц).
Ставят её на служебные и аварийные машины, такси, автобусы, спецтехнику, локомотивы и путевые машины, подключая к штатной радиостанции, модему или приёмнику.
Как подобрать
Полоса. Все частоты радиостанции или приёмника — внутри 134–173 МГц.
Крепление. Магнит — временно; врезное или на болт — постоянно.
Место. Центр металлической крыши, подальше от других антенн.
Разъём и кабель. Разъём 1×UHF; сечение кабеля — по длине и частоте.
Крепление. Крепление на магнитном основании.
Комплект поставки
Антенна КАДАММ AM-1502M, крепёж для монтажа на магнитном основании.
Лучшее место — центр металлической крыши: кузов работает противовесом одинаково во все стороны, и диаграмма получается круговой. У края крыши, на багажнике или крыле диаграмма перекошена: в одну сторону сигнал слабее. Если несколько антенн ставят на одну крышу, высокочастотные размещают дальше от низкочастотных.
Рядом не должно быть других антенн, рейлингов и проблесковых маячков; несколько антенн на одной крыше разносят хотя бы на полметра–метр. Кабель прокладывают под обшивкой, не пережимая его дверями. После установки связь проверяют на ходу в разных направлениях от базовой станции.
У антенны крепление на магнитном основании. На магните антенну легко снять и переставить; минусы — кабель через уплотнитель двери и риск сдвига на скорости или на плохой дороге. Если крыша панорамная или пластиковая, антенну крепят на кронштейн или на стекло.
Для постоянной установки на служебный транспорт надёжнее врезное крепление или крепление на болт: контакт с кузовом стабильный, ввод кабеля герметичный. Отверстие после монтажа защищают от коррозии; комплект уточняйте у менеджера. На арендных и временных машинах проще всего магнитное основание.
Да, при условии что и передача, и приём сети укладываются в 134–173 МГц. Внутри полосы согласование нормировано целиком (КСВН не более 1,2 на средней частоте номинально), поэтому важно только не прижимать каналы к самым краям диапазона. Запас от краёв нужен ещё и на случай расширения сети новыми каналами.
По частотам в полосу антенны попадают: морская УКВ-связь (156–162 МГц). Из перечня частот видно также, требуется ли защита фильтром от мощных передатчиков, соседствующих на площадке.
Разъём антенны — 1×UHF; ответную часть кабельной сборки берут того же типа. Переходники в тракте лучше не ставить: каждый добавляет потери и ещё одну точку, где со временем ухудшается контакт и растёт интермодуляция. Несовпадение разъёмов решают кабельной сборкой, у которой на концах стоят нужные типы.
Толщину фидера определяют длина снижения и частота: длинной трассе и высоким частотам нужен кабель потолще. Вне помещения разъёмы герметизируют, кабель крепят к опоре. Перемычку берут чуть длиннее расстояния до разъёма — так ветер и вибрация не нагружают соединение.
После монтажа проверяют КСВН на рабочих частотах прибором или встроенной функцией радиостанции: значение должно быть близко к паспортному (не более 1,2 на средней частоте номинально). Заметно больший КСВН говорит о плохом контакте основания с кузовом или о повреждённом кабеле.
Затем проверяют связь на ходу в разных направлениях от базовой станции. Если в одну сторону связь заметно хуже, антенну переносят ближе к центру крыши или подальше от других антенн и металлических надстроек. Замеры вносят в паспорт установки: по ним потом проще искать неисправность.
KADAMM AM-1502M — запросить цену и сроки
Поможем выбрать модель, кабельную сборку и крепёж под конкретную задачу. Сроки поставки уточняйте у менеджера.
Артикул для заказа — KADAMM AM-1502M, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AM-1502M могут уточняться без уведомления.
Поставляем KADAMM AM-1502M — автомобильная антенна 134–173 МГц, 2,15 дБи, 1 порт под заказ с доставкой в любой регион России.
Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.
Инженер поможет подобрать модель или аналог под вашу задачу.
