Автомобильная антенна для радиостанции с вертикальной поляризацией и круговой диаграммой: 134–173 / 400–480 МГц, 2 порта.

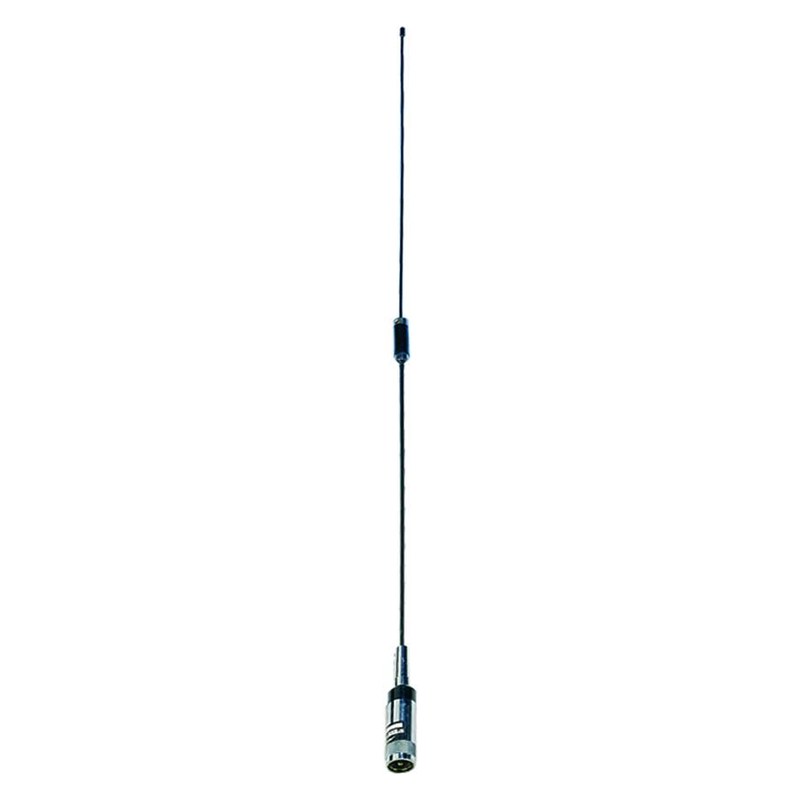

Антенна КАДАММ AM-1503M — автомобильная антенна для радиостанции с вертикальной поляризацией и круговой диаграммой: излучающими системами 134–173 МГц и 400–480 МГц, 2 портами. Рабочие полосы перекрывают LTE-450 (диапазоны 3GPP B31).
Коэффициент усиления 3 / 5,5 дБи по диапазонам, ширина ДН в горизонтальной плоскости 360°. Габариты 1000 мм. КСВН не более 1,5.
Система 134–173 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
Система 400–480 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 5,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление (импеданс) | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 100 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | вилка UHF |
| Размеры (В × Ш × Г) | 1000 мм |
| Крепление | на магнитном основании |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B31 / n31 | UL 452,5–457,5 / DL 462,5–467,5 МГц | FDD | LTE-450 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Автомобильные и мобильные радиостанции DMR и аналоговых сетей VHF/UHF: служебный и коммерческий транспорт, спецтехника, такси, охрана, связь с диспетчером в пути (LTE-450).
Антенна КАДАММ AM-1503M, крепёж для монтажа на магнитном основании.
| Параметр | AM-1503M | AM-1502 | AM-1502M | AM-1504 | AM-3502B | AM-3502M |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 134–173 / 400–480 МГц | 136–174 МГц | 134–173 МГц | 154–167 МГц | 386–396,6 МГц | 380–490 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | 5,5 дБи | 2 дБи | 2,15 дБи | 4 дБи | 2 дБи | 2,15 дБи |
| Тип | автомобильная антенна | автомобильная антенна | автомобильная антенна | автомобильная антенна | автомобильная антенна | автомобильная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
По диапазону радиостанции (VHF 136–174 или UHF 400–480 МГц — частота должна входить в полосу антенны), по креплению (магнит, врезное на болт, на стекло) и по длине: чем длиннее штырь, тем выше усиление и дальность, но тем сильнее он цепляет ветки и ворота.
Магнит ставится за минуту и снимается без следов — удобно для временной установки. Врезное крепление на болт надёжнее на скорости и в мойке, лучше соединяет антенну с кузовом и даёт более стабильный КСВН.
В центре крыши: металл крыши работает как противовес, и диаграмма получается круговой. На краю крыши, багажнике или стекле диаграмма искажается и дальность падает.
У многих моделей длина штыря зависит от частоты — её подрезают или заказывают под частоту сети; после установки проверяют КСВН на рабочей частоте.
Разъём антенны должен совпадать с разъёмом радиостанции или переходником; кабель — коаксиальный 50 Ом минимальной длины, без пережатий в дверном проёме.
Артикул для заказа: KADAMM AM-1503M. Производитель — КАДАММ (KADAMM). Терминология параметров — по ГОСТ Р 55787-2013 и ГОСТ 24375-80. Характеристики могут быть изменены без уведомления.
Промышленное оборудование KADAMM AM-1503M — двухдиапазонная автомобильная антенна 134–173 / 400–480 МГц, 5,5 дБи, 2 порта от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
