KADAMM AM-2400/2500-8 — направленная антенна для сетей Wi-Fi 2,4 ГГц. Основные данные: полосы 2400–2500 МГц; усиление 8 дБи; луч 50° по горизонтали; поляризация две линейные (V+H); разъём N.
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Для KADAMM AM-2400/2500-8 опорные цифры — рабочий диапазон 2400–2500 МГц и коэффициент усиления 8 дБи.
Полоса 2,4 ГГц тесная: 13 каналов через 5 МГц, без перекрытия умещаются три канала по 20 МГц; плюс — лучшее проникновение через листву и стены.
Направленная антенна собирает излучение в узкий луч 50° и служит для каналов «точка — точка» или выноса сигнала к удалённому объекту. Ориентир для расчёта: на дистанции 5 км и частоте 2,4 ГГц затухание в свободном пространстве составляет около 114 дБ, а пара таких антенн по концам трассы компенсирует 16 дБ. Одной прямой видимости мало: первая зона Френеля тоже должна быть свободна — на середине трассы длиной 5 км её радиус порядка 12 м, а попавшие в неё деревья и крыши ослабляют сигнал.
Две поляризации (Две линейные (V+H)) в одной антенне дают два независимых канала MIMO 2×2: точка доступа передаёт два потока одновременно, и скорость удваивается без расширения канала. Ответная антенна линии обязана поддерживать те же две поляризации.
Тракт: КСВН не более 1,5 — отражается не более 4 % мощности; допустимая мощность 50 Вт; разъём N. Коаксиал на Wi-Fi теряет много — больше, чем на сотовых частотах, а на 5 ГГц сильнее, чем на 2,4 ГГц; поэтому точку доступа выносят к антенне, а до неё ведут Ethernet.
Конструкция: размеры Ø300 × 160 мм, масса 2 кг. Снаружи после монтажа обязательны три операции: герметизация разъёмов, заземление антенны и опоры, крепление кабеля к мачте хомутами.

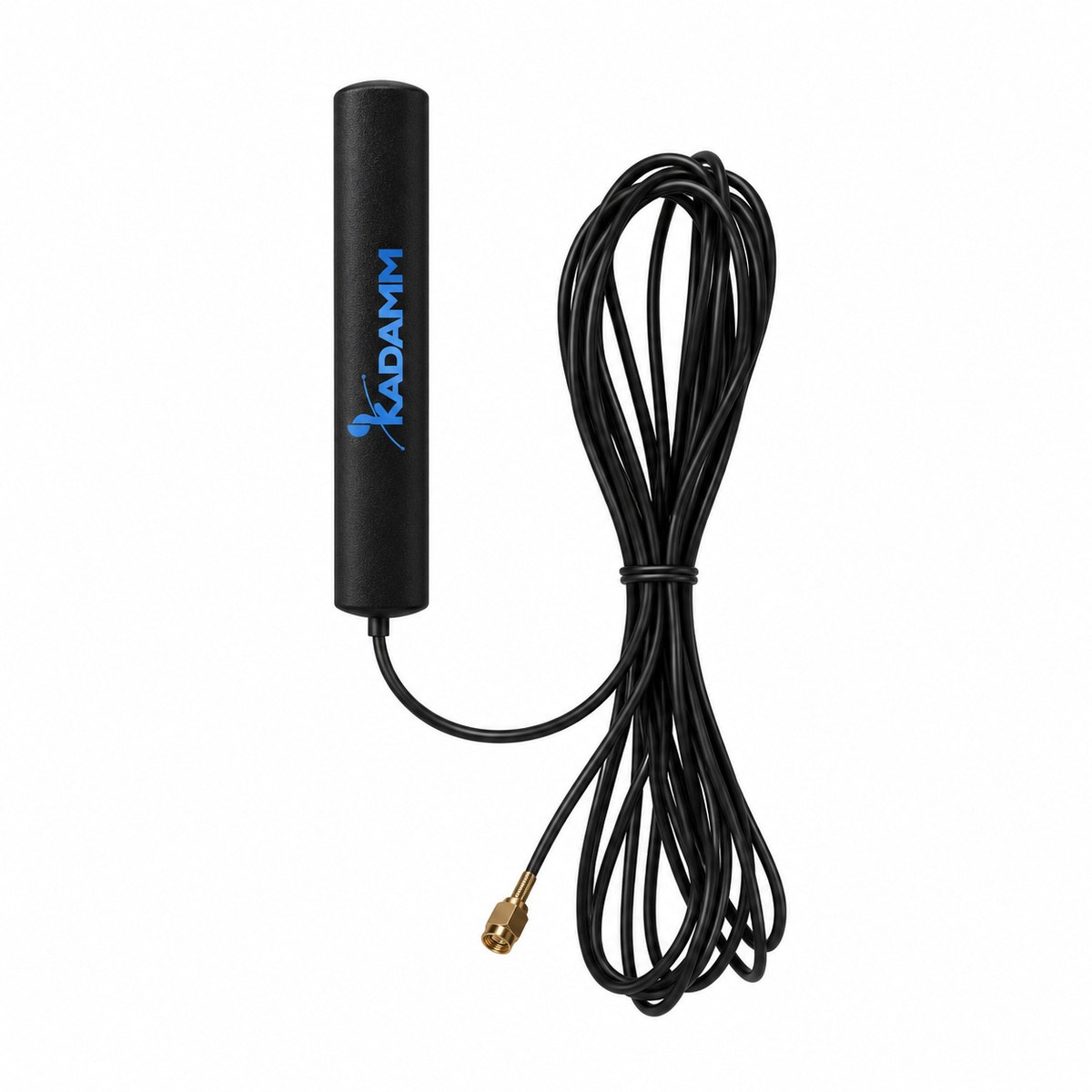

KADAMM AM-2400/2500-8 — ранее KADAMM AOW24-8M: прежнее обозначение этой же антенны, артикул приведён к её типу. По прежнему артикулу поставляется KADAMM AM-2400/2500-8.
Конструктивные особенности
Два противоположных луча2400–2500 МГц, ширина луча 50°, усиление 8 дБи: два главных лепестка вперёд и назад по ходу движения.
КомпактностьГабариты Ø300 × 160 мм, масса 2 кг.
Две линейные поляризации (V+H)Число портов уточняйте у менеджера, розетка N или по заказу.
Чистый трактКСВН не более 1,5.
Мощность и защитаДо 50 Вт на порт.
Технические характеристики
Электрические характеристики
Параметр
Значение
Диапазон частот
2400–2500 МГц
Коэффициент усиления, дБи
8
Ширина ДН по уровню −3 дБ, горизонтальная плоскость
50°
Ширина ДН по уровню −3 дБ, вертикальная плоскость
30°
Поляризация
Две линейные (V+H)
КСВН
≤1,5
Входное сопротивление
50 Ом
Максимальная мощность на порт
50 Вт
Механические характеристики
Параметр
Значение
Разъёмы
розетка N или по заказу (IEC 61169-16); при двух поляризациях в документации указан один разъём — число разъёмов уточняйте у менеджера
Размеры (В × Ш × Г)
Ø300 × 160 мм
Масса антенны
2 кг
Стандарты и протоколы
✓
IEC 61169-16 — присоединительные размеры разъёмов: розетка N или по заказу; при двух поляризациях в документации указан один разъём — число разъёмов уточняйте у менеджера
Направленная антенна — для радиомостов между зданиями, выноса сети на удалённый объект, подключения камер видеонаблюдения и шлагбаумов, а также для приёма сигнала далёкой точки доступа.
Как подобрать под объект
Параметр выбора
Что учесть
Диапазон
Полосы точки доступа (2,4 ГГц) должны входить в рабочий диапазон антенны.
Тип
Направленная — для линий «точка — точка»; на обоих концах ставят одинаковые антенны.
Входы
Количество входов антенны выбирают равным числу радиотрактов точки доступа (MIMO).
Разъём и кабель
Разъём N; кабель — как можно короче, особенно на 5 ГГц.
Установка
Крепление по месту; на улице — заземление и герметизация разъёмов.
Подойдёт, если совпадают три вещи: диапазон, число входов и разъём. KADAMM AM-2400/2500-8 работает в полосах 2,4 ГГц, разъём — N. Паспорт точки доступа подскажет её диапазоны: двухдиапазонное устройство требует двухдиапазонной антенны либо двух антенн — по одной на диапазон.
Обратите внимание на тип разъёма: у роутеров часто стоят «обратные» RP-SMA и RP-TNC, которые не стыкуются с обычными SMA и TNC; при несовпадении понадобится переходник или кабель с нужными разъёмами.
Дальность определяет энергетика линии: мощность передатчика плюс усиление двух антенн минус потери в свободном пространстве и кабелях должны превышать чувствительность приёмника с запасом 10–20 дБ. На 5 км при 2,4 ГГц потери свободного пространства — около 114 дБ, антенны KADAMM AM-2400/2500-8 дают в сумме 16 дБ.
Помимо прямой видимости, требуется свободная первая зона Френеля: на середине трассы длиной 5 км её радиус составляет около 12 м, так что антенны размещают выше деревьев и крыш, оставляя запас на их рост.
Входы антенны соединяют с отдельными радиотрактами точки доступа, используя кабели одного типа и равной длины. Незадействованные входы означают меньше потоков у точки доступа, а значит, и более низкую скорость. Расхождение длин кабелей на несколько сантиметров ни на что не влияет, а вот кабели разных типов вносят в тракты разное затухание.
Поляризации антенн на двух концах линии «точка — точка» должны совпадать: вертикальная работает с вертикальной, горизонтальная — с горизонтальной. Проверить, не перепутаны ли кабели, можно в интерфейсе точки доступа: при правильной коммутации уровни по трактам почти равны, а при перекрёстной один уровень заметно проседает.
Чем короче, тем лучше: на частотах Wi-Fi потери в кабеле велики и растут с частотой, на 5 ГГц они заметно больше, чем на 2,4 ГГц. Всего несколько метров тонкого кабеля могут поглотить всё усиление антенны, так что длину снижения учитывают в энергетике линии.
При наружном монтаже лучше закрепить точку доступа на мачте у самой антенны и подать к ней Ethernet с питанием по PoE. Когда длинный ВЧ-кабель неизбежен, выбирают низкопотерный кабель и ставят как можно меньше переходников; мы подберём сборку с нужными разъёмами и рассчитаем её затухание на рабочей частоте.
Возможность наружной установки зависит от исполнения — уточняйте у менеджера. После монтажа разъёмы закрывают самовулканизирующейся лентой или термоусадкой, кабель фиксируют от раскачивания ветром, а перед разъёмом оставляют петлю, по которой вода уходит вниз, мимо соединения.
Опору и антенну на ней заземляют совместно; там, где кабель входит в здание, ставят грозоразрядник. Для помещений и корпусов приборов эти меры не нужны, достаточно аккуратной прокладки кабеля без резких изгибов и пережатий; антенну с магнитным или клеевым основанием ставят на чистую ровную поверхность.
Поставка и сервис
Поставка
Доставка по всей России
Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы
Подберём модель, крепление и кабельную сборку под вашу задачу. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.
Артикул для заказа — KADAMM AM-2400/2500-8, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AM-2400/2500-8 могут уточняться без уведомления.
Купить KADAMM AM-2400/2500-8
Доставка по всей России · sales@bbrc.ru · +7 (495) 109-02-08
Поставляем KADAMM AM-2400/2500-8 — двунаправленная автомобильная антенна Wi-Fi 2,4 ГГц (2400–2500 МГц), 8 дБи под заказ с доставкой в любой регион России.
Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.
Инженер поможет подобрать модель или аналог под вашу задачу.
