Автомобильная антенна для радиостанции с вертикальной поляризацией и круговой диаграммой: 470–490 / 800–960 / 1571–1579 / 2400–2483 МГц, 4 порта.

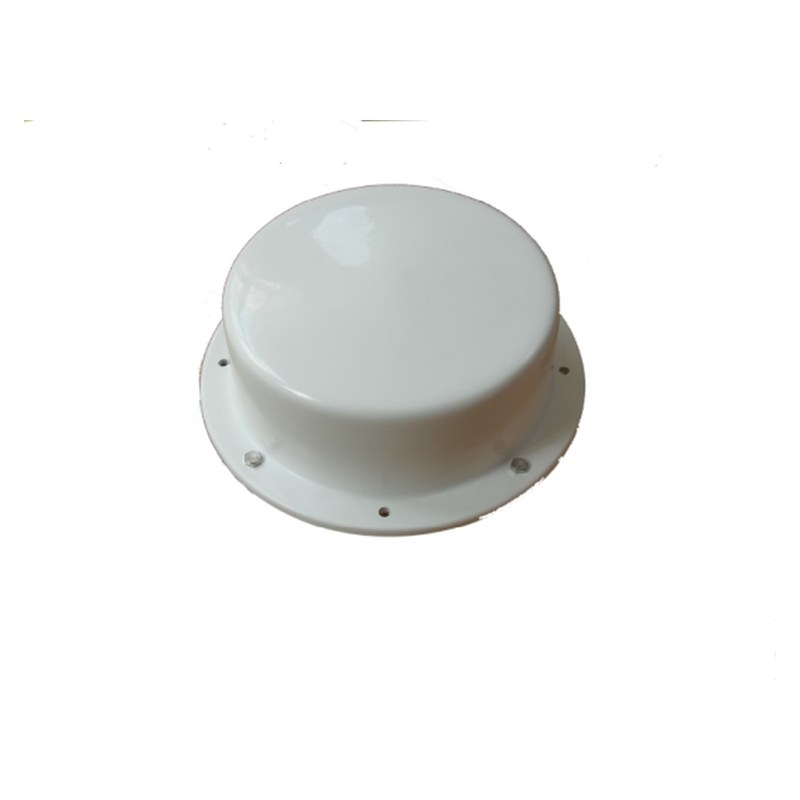

Антенна КАДАММ AM-470-2483-4P — автомобильная антенна для радиостанции с вертикальной поляризацией и круговой диаграммой: излучающими системами 470–490 МГц, 800–960 МГц, 1571–1579 МГц и 2400–2483 МГц, 4 портами. Рабочие полосы перекрывают LTE 850, GSM900, UMTS900, LTE 900 (диапазоны 3GPP B5, B8).
Коэффициент усиления 2 / 5 / 5 / 5 дБи по диапазонам, ширина ДН в горизонтальной плоскости 360°, в вертикальной 72 / 85 / 62°.
Система 470–490 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 72° |
| КСВН | ≤2 |
Система 800–960 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 5 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 85° |
| КСВН | ≤2 (835–940 МГц) |
Система 1571–1579 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 5 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| КСВН | ≤1,5 |
Система 2400–2483 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 5 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 62° |
| КСВН | ≤2 |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | Вертикальная |
| Входное сопротивление (импеданс) | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 50 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | розетка FME (470–960 МГц), вилка SMA (GPS), вилка RP-SMA (Wi-Fi) или по заказу |
| Масса антенны | 1,65 кг |
| Материал радома | Стеклопластик |
| Цвет радома | Белый |
| Крепление | врезное, на гайку |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Автомобильные и мобильные радиостанции DMR и аналоговых сетей VHF/UHF: служебный и коммерческий транспорт, спецтехника, такси, охрана, связь с диспетчером в пути (LTE 850, GSM900, UMTS900, LTE 900).
Антенна КАДАММ AM-470-2483-4P, крепёж для монтажа врезное, на гайку.
| Параметр | AM-470-2483-4P | AM-150365M-4 | AM-150365M-3 | AM-150365M-2 | AM-40055M-4 | AM-40055-3 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 470–490 / 800–960 / 1571–1579 / 2400–2483 МГц | 134–173 МГц | 134–173 МГц | 134–173 МГц | 400–480 МГц | 400–480 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | 5 дБи | 3,65 дБи | 3,65 дБи | 3,65 дБи | 5,5 дБи | 5,5 дБи |
| Тип | автомобильная антенна | автомобильная антенна | автомобильная антенна | автомобильная антенна | автомобильная антенна | автомобильная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
По диапазону радиостанции (VHF 136–174 или UHF 400–480 МГц — частота должна входить в полосу антенны), по креплению (магнит, врезное на болт, на стекло) и по длине: чем длиннее штырь, тем выше усиление и дальность, но тем сильнее он цепляет ветки и ворота.
Магнит ставится за минуту и снимается без следов — удобно для временной установки. Врезное крепление на болт надёжнее на скорости и в мойке, лучше соединяет антенну с кузовом и даёт более стабильный КСВН.
В центре крыши: металл крыши работает как противовес, и диаграмма получается круговой. На краю крыши, багажнике или стекле диаграмма искажается и дальность падает.
У многих моделей длина штыря зависит от частоты — её подрезают или заказывают под частоту сети; после установки проверяют КСВН на рабочей частоте.
Разъём антенны должен совпадать с разъёмом радиостанции или переходником; кабель — коаксиальный 50 Ом минимальной длины, без пережатий в дверном проёме.
Артикул для заказа: KADAMM AM-470-2483-4P. Производитель — КАДАММ (KADAMM). Терминология параметров — по ГОСТ Р 55787-2013 и ГОСТ 24375-80. Характеристики могут быть изменены без уведомления.
Промышленное оборудование KADAMM AM-470-2483-4P — четырёхдиапазонная автомобильная антенна 470–490 / 800–960 / 1571–1579 / 2400–2483 МГц, 5 дБи от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
