Автомобильная антенна для радиостанции с вертикальной поляризацией и круговой диаграммой: 430–490 МГц, 1 порт.

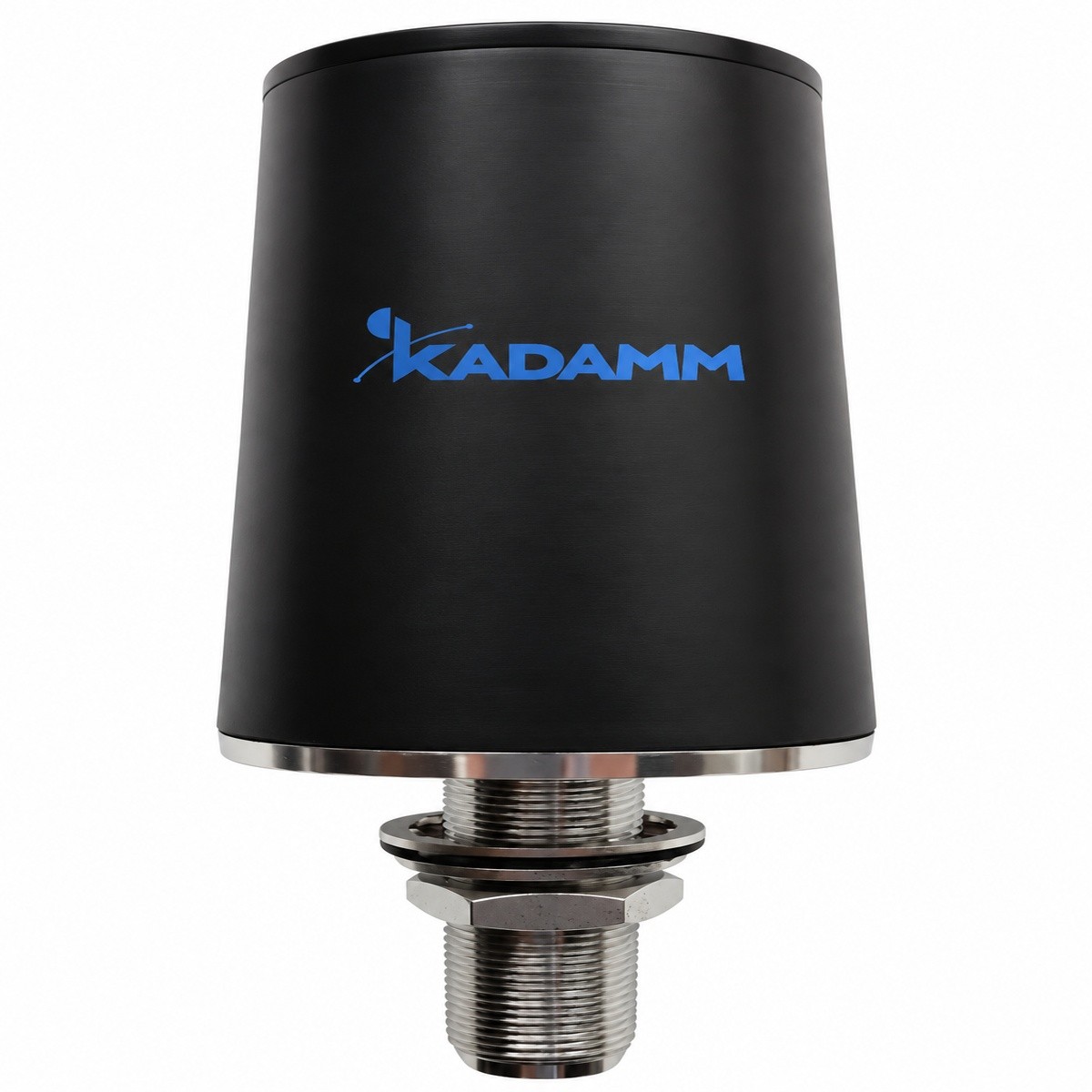

Антенна КАДАММ AM-40036 — автомобильная антенна для радиостанции с вертикальной поляризацией и круговой диаграммой: одной излучающей системой 430–490 МГц, 1 портом.
Коэффициент усиления 3,6 дБи, ширина ДН в горизонтальной плоскости 360°, в вертикальной 90°. Габариты Ø48,5 × 121 ± 2@Female мм, масса 0,28 кг. КСВН не более 2,5.

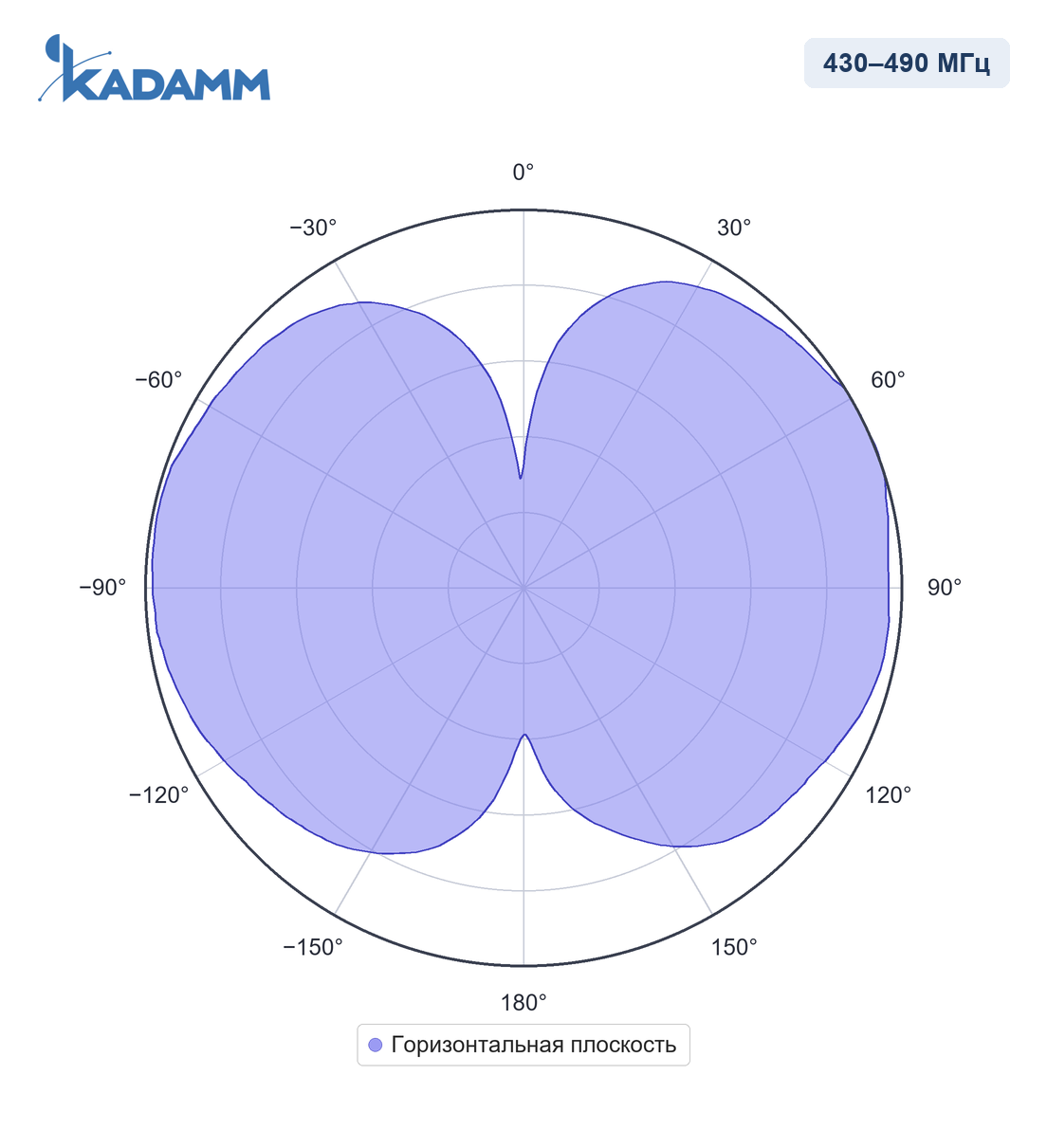

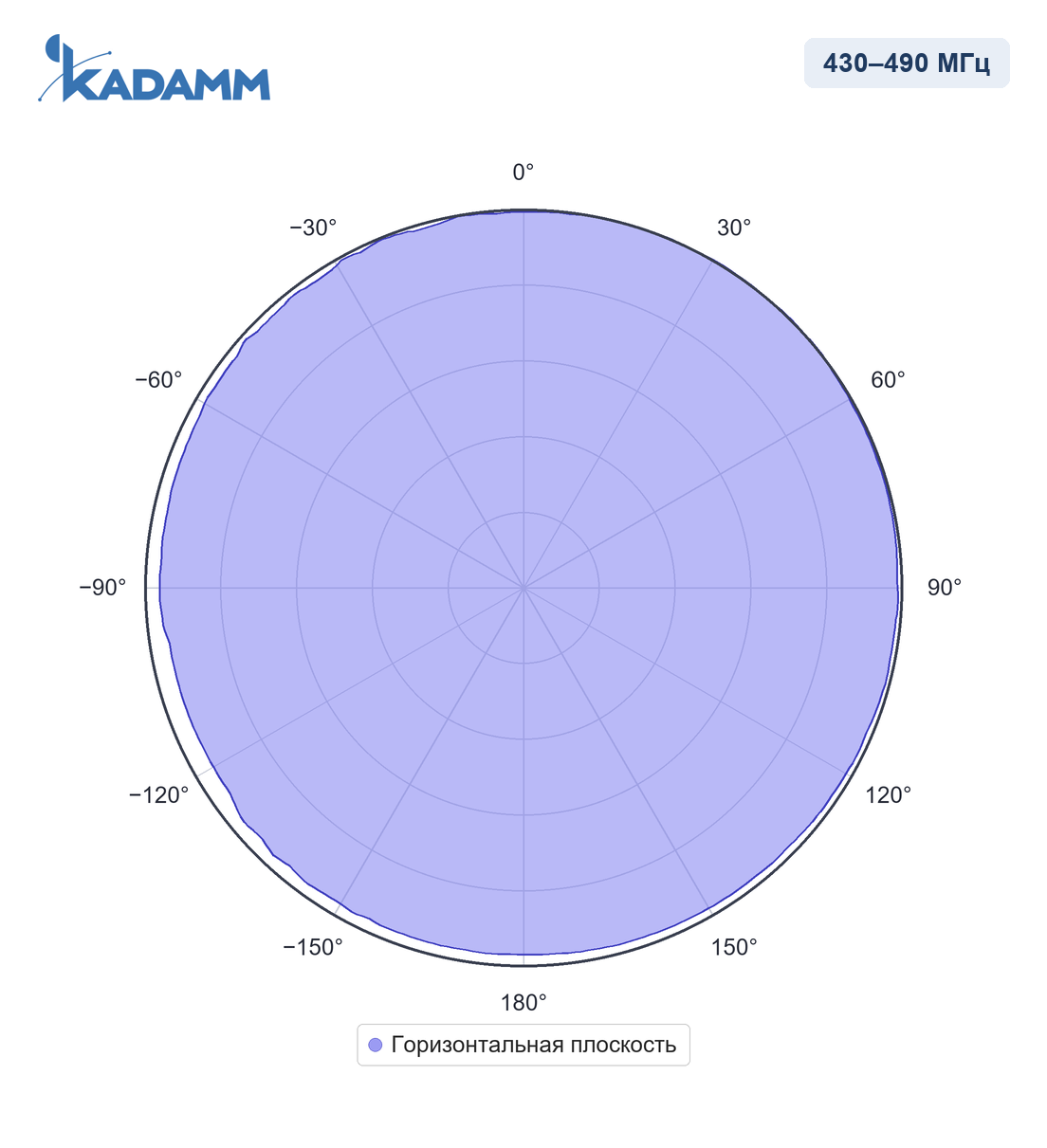

Диаграммы направленности KADAMM AM-40036 в полосах 430–490 МГц — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 430–490 МГц |
| Коэффициент усиления, дБи | 3,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 90° |
| Поляризация | Вертикальная |
| КСВН | ≤2,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø48,5 × 121 ± 2@Female мм |
| Масса антенны | 0,28 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −30…+70 °C |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B31 / n31 | UL 452,5–457,5 / DL 462,5–467,5 МГц | FDD | LTE-450 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM AM-40036 работает в полосах 430–490 МГц: PMR446 (446 МГц); TETRA и DMR 450–470 МГц; сети LTE-450 (диапазоны 3GPP B31/n31). Круговая диаграмма с усилением 3,6 дБи — связь из автомобиля, установка на кузов.
Антенна КАДАММ AM-40036, монтажный комплект.
| Параметр | AM-40036 | AM-40036M | AM-40035 | AM-40035M | AM-4003-2 | AM-4003M-2 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 430–490 МГц | 400–480 МГц | 400–490 МГц | 400–480 МГц | 450–550 МГц | 400–480 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | 3,6 дБи | 3,6 дБи | 3,5 дБи | 3,5 дБи | 3 дБи | 3,2 дБи |
| Тип | автомобильная антенна | автомобильная антенна | автомобильная антенна | автомобильная антенна | автомобильная антенна | автомобильная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM AM-40036 — 430–490 МГц — перекрывают диапазоны 3GPP B31/n31; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM AM-40036 — розетка N (IEC 61169-16), расположение — снизу; поляризация — вертикальная.
У KADAMM AM-40036 размеры Ø48,5 × 121 ± 2@Female мм, масса 0,28 кг.
У KADAMM AM-40036: диапазоны 430–490 МГц. У KADAMM AM-40036M: диапазоны 400–480 МГц.
Артикул для заказа — KADAMM AM-40036, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AM-40036 могут уточняться без уведомления.
Поставляем KADAMM AM-40036 — автомобильная антенна для рации 430–490 МГц (433 МГц), 3,6 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Файлы для скачивания:
KADAMM AM-40036 — техническое описание (PDF)
KADAMM — общий каталог антенн (PDF)
